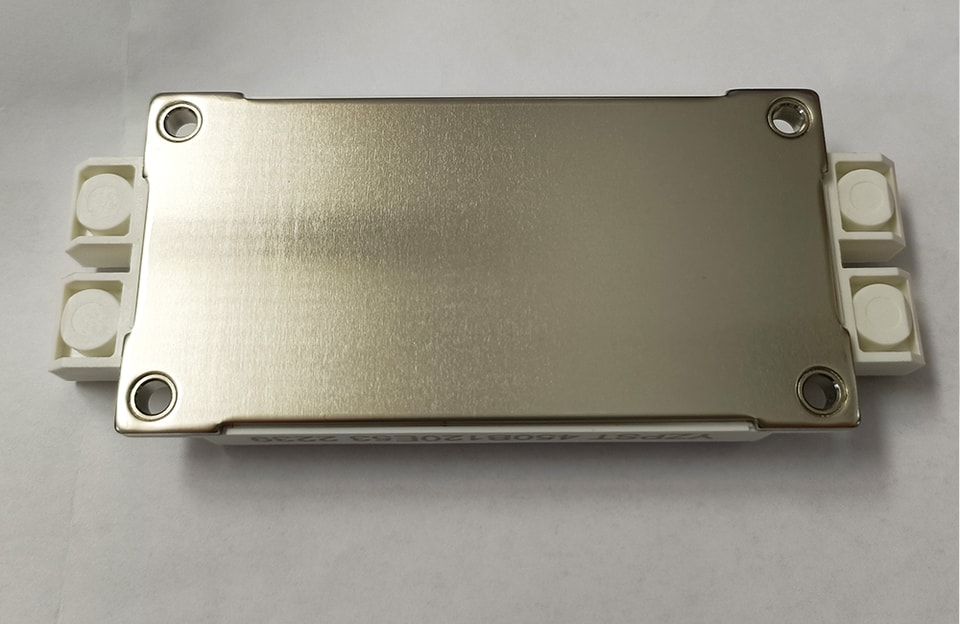

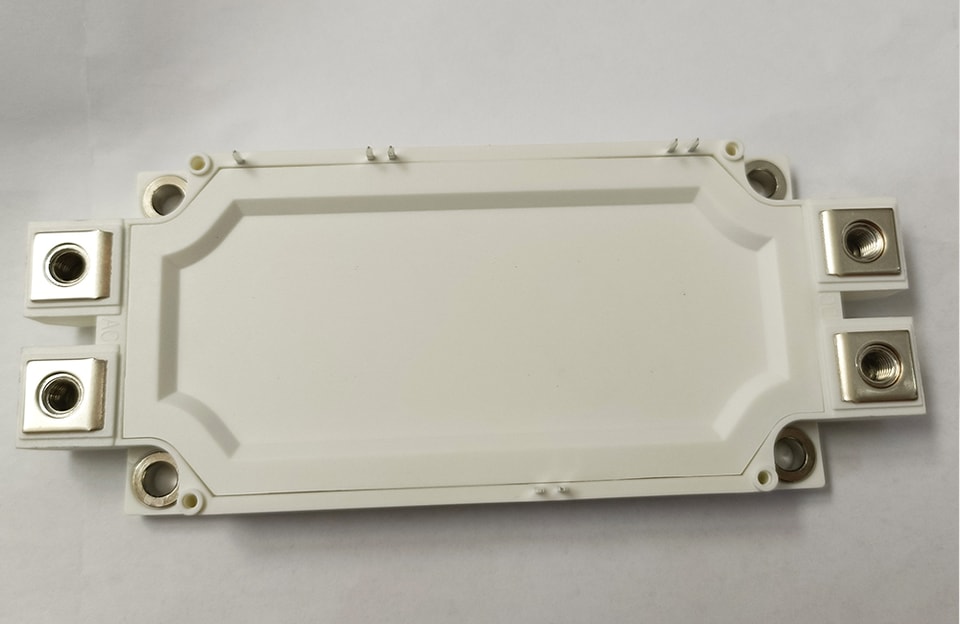

YZPST-450B120E53

المعلمة

الرمز

ظروف

القيمة

الوحدة

MMn.

النوعي

الحد الأقصى

جهد عتبة البوابة-الباعث

V_GE(th)

V_GE=V_CE,I_C=3 مم، T_vj=25℃

5.0

6.2

7.0

V

تيار القطع للمجمّع-الباعث

I_CES

V_CE=1200V,V_GE=0V, T_vj=25℃

1.0

مم

V_CE=1200V,V_GE=0V, T_vj=125℃

5.0

مم

تيار المجمع-الباعثجهد التشبع

V_CE(sat)

Ic=450m,V_GE=15V, T_vj=25℃

1.85

V

Ic=450m,V_GE=15V, T_vj=125℃

2.05

V

سعة الإدخال

C_ies

V_CE=25V,V_GE =0V،

f=1MHz, T_vj=25℃

31.8

nF

سعة الخرج

C_oes

2.13

nF

سعة النقل العكسي

C_res

1.48

nF

مقاومة البوابة الداخلية

Rgint

0.7

أوم

زمن تأخير التشغيل

t_d(on)

I_C=450 م فولت_CE = 600 VV_GE = ±15V R_G =3.3Ω

T_vj=25℃

320

ns

زمن الارتفاع

t_r

165

ns

زمن تأخير الإيقاف

t_d(off)

650

ns

زمن الانخفاض

t_f

124

ns

فقد الطاقة أثناء التشغيل

الزمن

E_on

35

mJ

فقد الطاقة أثناء الإيقاف

الزمن

E_إيقاف

42

mJ

زمن تأخير التشغيل

t_d(on)

I_C=450 م فولت_CE= 600VV_GE= ±15V R_G=3.3Ω

T_vj=125℃

350

ns

زمن الارتفاع

t_r

193

ns

زمن تأخير الإيقاف

t_d(off)

720

ns

زمن الانخفاض

t_f

156

ns

فقد الطاقة أثناء التشغيل

الزمن

E_on

55

mJ

فقد الطاقة أثناء الإيقاف

الزمن

E_إيقاف

64

mJ

بيانات SC

I_sc

T_p≤10us,V_GE=15V,Tv_j=150℃,V_cc=600V,

V_CEM≤1200V

2100

m
