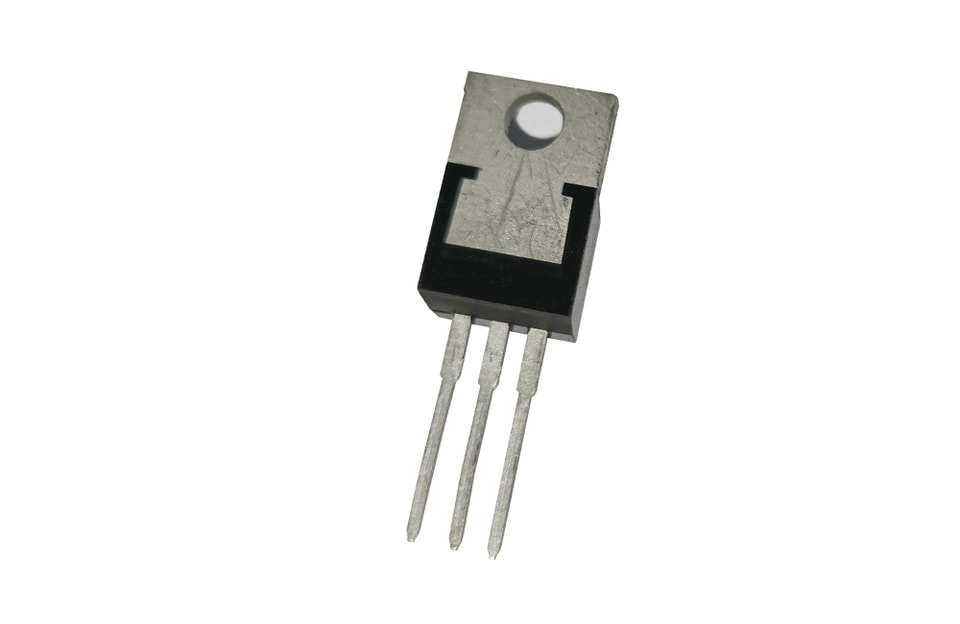

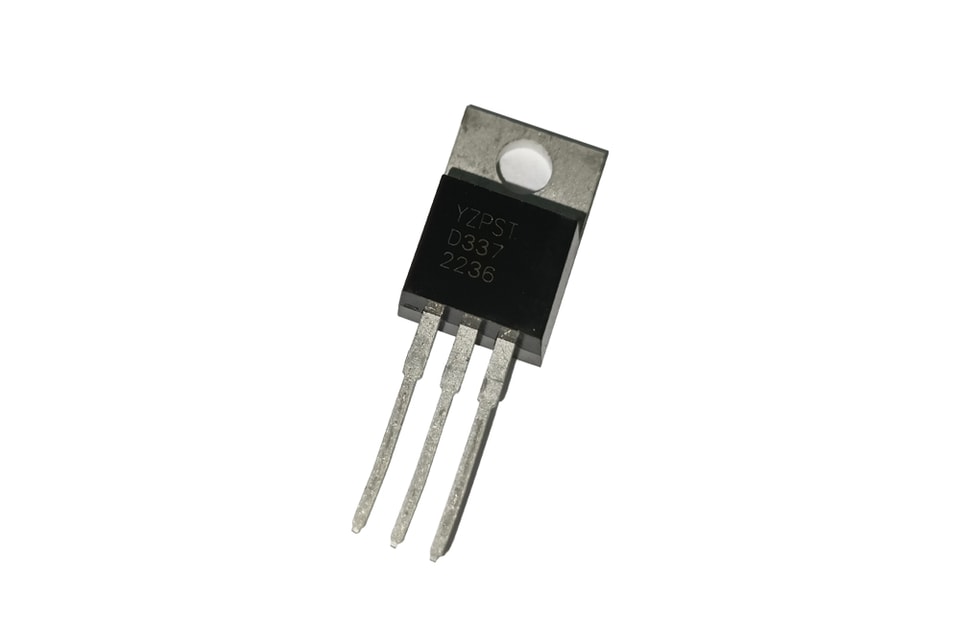

منظم سالب قابل للضبط بثلاثة أطراف D337

الوصف:

إن D337 عبارة عن منظمات جهد سالبة قابلة للضبط ذات ثلاثة أطراف، قادرة على توفير تيار يتجاوز −1.5 أمبير ضمن نطاق جهد خرج يتراوح بين −1.2 فولت و−37 فولت.

تتميز هذه المنظمات بسهولة الاستخدام الفائقة، إذ لا تتطلب سوى مقاومتين خارجيتين لضبط جهد الخرج ومكثف خرج واحد لتعويض التردد. وقد جرى تحسين تصميم الدائرة لتحقيق تنظيم ممتاز واستجابة حرارية عابرة منخفضة.

تُستخدم D337 في مجموعة واسعة من التطبيقات، بما في ذلك التنظيم المحلي على اللوحة، وتنظيم جهد خرج قابل للبرمجة، أو تنظيم التيار بدقة.

تُعد D337 مكملاً مثالياً للمنظمات الموجبة القابلة للضبط D337.

التحكم الدقيق في التيار. يُعدّ D337 مكمّلًا مثاليًا لمنظمات D337 الموجبة القابلة للضبط.

المزايا

جهد خرج قابل للضبط من −1.2 فولت إلى −37 فولت

تيار خرج مضمون 1.5 أمبير، من −55°C إلى +150°C

تنظيم الخط عادةً 0.01%/فولت

تنظيم حراري ممتاز، 0.002%/واط

رفض ممتاز للتغيرات الحرارية العابرة

حد تيار مستقل عن درجة الحرارة

حماية داخلية من الحمل الزائد الحراري

رفض التموج 77 ديسيبل

معامل درجة الحرارة 50 جزء في المليون/°م

تنظيم الحمل عادةً 0.3%

تم اختبار تحسين المنتج P+

الخرج محمي من قصر الدائرة

YZPST-D337-1 YZPST-D337-2 YZPST-D337-3

الحد الأقصى المطلقالقيَم *1

الخاصية	القيمة	الوحدة
تبديد القدرة	محدود داخليًا
فرق الجهد بين الدخل والخرج	40	V
درجة حرارة الوصلة أثناء التشغيلالحرارة النطاق	0 ～ +125	°C
درجة حرارة التخزين	-65 ～ +150	°C
درجة حرارة الأرجل (اللحام، 10 ثوانٍ)	300	°C
الحزمة البلاستيكية (اللحام، 4 ثوانٍ)	260	°C
تصنيف ESD	2k	فولت

الخصائص الكهربائية*1

الخصائص	ظروف الاختبار	الحد الأدنى	نموذجي	الحد الأقصى	الوحدة
تنظيم الخط	Tj=25°C,3V≤∣Vالمدخل-Vالمخرج∣≤40V *2 IL=10mA		0.01	0.04	%/V
تنظيم الحمل	Tj=25°C, 10mA≤Iالمخرج≤IMAX		0.3	1.0	%
التنظيم الحراري	Tj=25°C, نبضة 10 مللي ثانية		0.003	0.04	%/W
تيار دبوس الضبط			65	100	µ A
تغيّر تيار دبوس الضبط	10mA≤IL≤IMAX,TA=25°C 3V≤∣Vالمدخل-Vالمخرج∣≤40V		2	5	µ A
جهد المرجع	Tj=25°C 3 3V≤∣Vالمدخل-Vالمخرج∣≤40V 3 10mA≤Iالمخرج≤IMAX, P≤PMAX	-1.213 -1.200	-1.250 -1.250	-1.287 -1.300	V
تنظيم الخط	3V≤∣Vالمدخل-Vالمخرج∣≤40 فولت *2		0.02	0.07	%/V
تنظيم الحمل	10mA≤Iالمخرج≤IMAX *2		0.3	1.5	%
استقرار درجة الحرارة	Tالحد الأدنى≤Tj≤TMAX		0.6		%
أدنى تيار حمل	∣Vالمدخل-Vالمخرج∣≤40V ∣Vالمدخل-Vالمخرج∣≤10V		2.5 1.5	10 6	mA
حد التيار	∣Vالمدخل-Vالمخرج∣≤15 فولت ∣Vالمدخل-Vالمخرج∣=40 فولت، Tj=25°C	1.5 0.15	2.2 0.4	3.7	A
الضوضاء الخارجة الفعّالة، % من Vالخَرْج	Tj=25°C، 10 هرتز≤f≤10 كيلوهرتز		0.003		%
نسبة رفض التموج	VالخَرْجT=-10 فولت،f=120 هرتزCADJ=10µ F	66	60 77		ديسيبل
استقرار طويل الأمد	Tj=125°C، 1000 ساعة		0.3	1	%
المقاومة الحرارية، من الوصلة إلى الغلاف	SOT223TO-220 TO-252		2.3 12 4	3 15	° C/W
الحرارية المقاومة، الوصلةإلىالبيئة المحيطة(بدونمبدد حرارة)	SOT223TO-220 TO-252		35 140 50		° C/W
