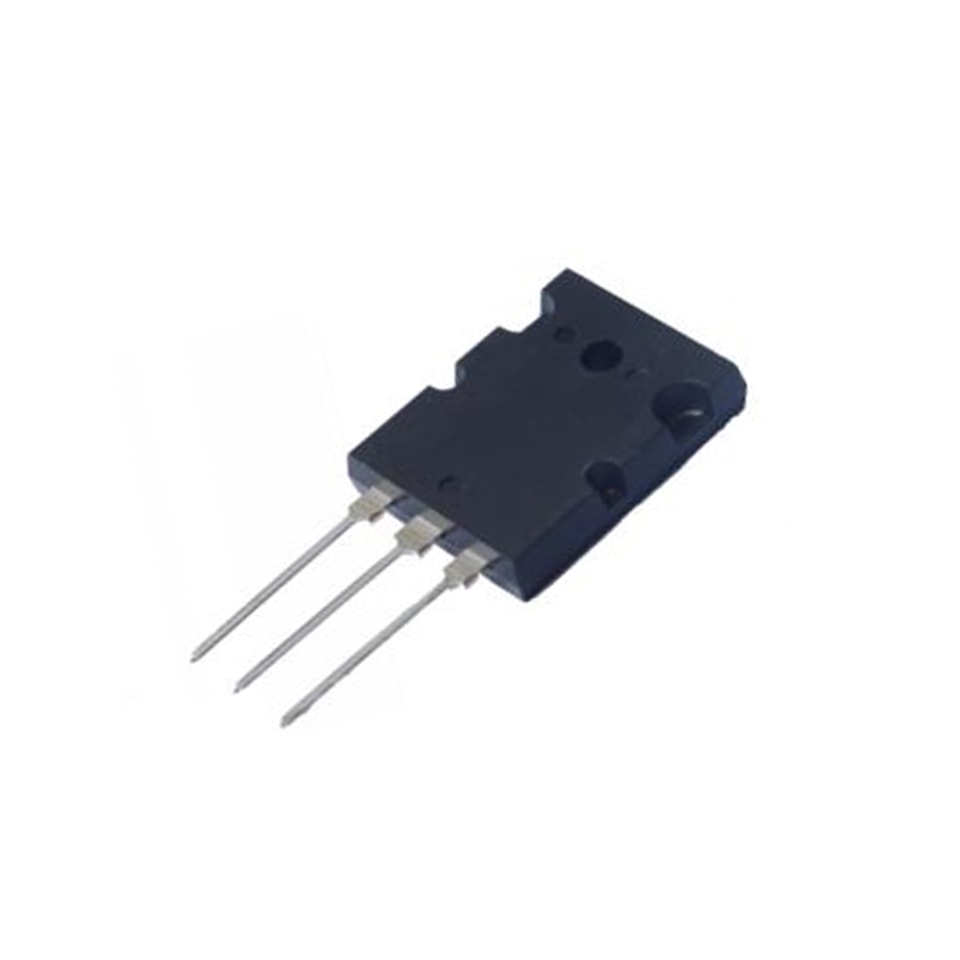

YZPST-2SC5200/YZPST-2SA1943
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
ترانزستور من نوع NPN2SC5200
1. نظرة عامة
2SC5200 هو ترانزستور من نوع NPN، مكافئ لـ 2SA1943، ويُستخدم في دوائر تضخيم القدرة الصوتية وتحويل القدرة.

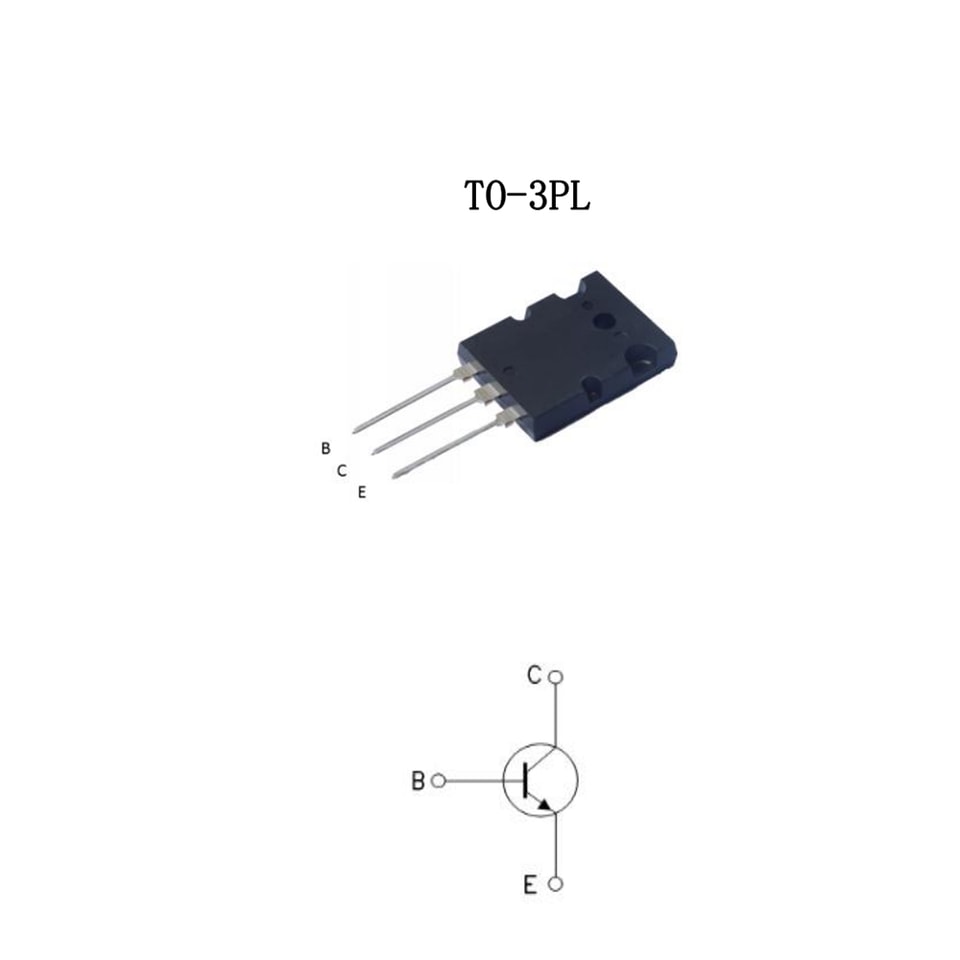

شكل التغليف: TO-3PL
- الخصائص الكهربائية
2.1 القيم الحدّية
الرمز | القيمة الاسمية | الوحدة |
VCEO | 230 | V |
VCBO | 230 | V |
VEBO | 5 | V |
Ic | 15 | A |
IB | 1.5 | A |
Ptot | 150 | واط |
Tj | 150 | ℃ |
Tstg | -55- 150 | ℃ |
2.2 الخصائص الكهربائية
| قيمة المواصفة |
| |||
الرمز | ظروف الاختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
ICBO | VCB= 230 V ，IE = 0 |
|
| 5 | ميكروأمبير |
IEBO | VEB= 5 V ，IC = 0 |
|
| 5 | ميكروأمبير |
VCBO | IC= 1mA | 230 |
|
| V |
VCEO | IC= 1mA | 230 |
|
| V |
VEBO | IB= 1mA | 5 |
|
| V |
hFE（1） | IC= 1A,VCE= 5V | 55 |
| 160 |
|
hFE（2） | IC= 7A,VCE= 5V | 35 |
|
|
|
VCE sat | IC= 5A,IB= 0.5 A |
|
| 1.5 | V |
VBE sat | IC= 5A,IB= 0.5A |
|
| 2 | V |

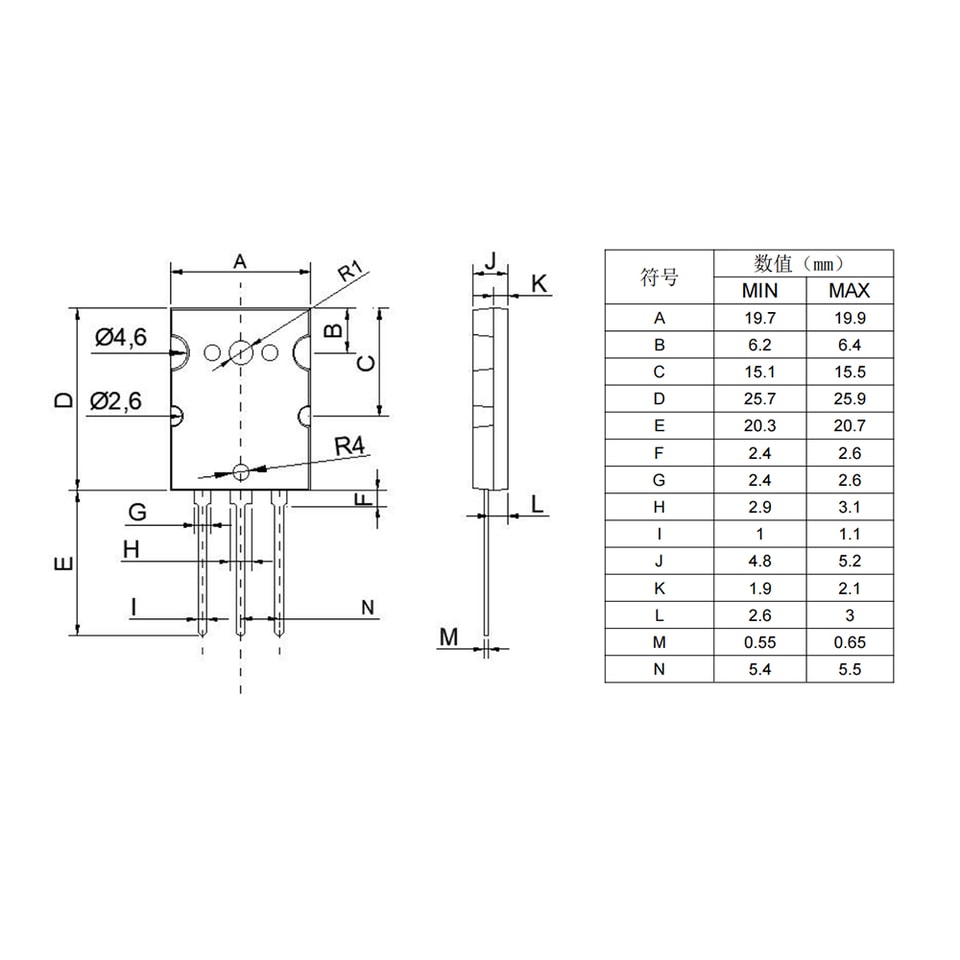

3. الأبعاد
ترانزستور من نوع NPN2SA1943
1. نظرة عامة
2SA1943 هو ترانزستور من نوع NPN، وهو مكمل لـ 2SC5200، ويُستخدم في تضخيم القدرة الصوتية ودوائر تحويل الطاقة.
شكل التغليف: TO-3PL
- الخصائص الكهربائية
2.1 القيم الحدّية
الرمز | القيمة الاسمية | الوحدة |
VCEO | -230 | V |
VCBO | -230 | V |
VEBO | -5 | V |
Ic | -15 | A |
IB | -1.5 |
|
Ptot | 150 | واط |
Tj | 150 | ℃ |
Tstg | -55- 150 | ℃ |
2.2 الخصائص الكهربائية
| قيمة المواصفة |
| |||
الرمز | ظروف الاختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
ICBO | VCB= -230 V |
|
| -5 | ميكروأمبير |
IEBO | VEB= -5 V |
|
| -5 | ميكروأمبير |
VCBO | IC= - 1mA | -230 |
|
| V |
VCEO | IC= - 1mA | -230 |
|
| V |
VEBO | IB= - 1mA | -5 |
|
| V |
hFE（1） | IC= - 1A,VCE= -5V | 55 |
| 160 |
|
hFE（2） | IC= -7A,VCE= -5V | 35 |
|
|
|
VCE sat | IC= -5A,IB= -0.5A |
|
| -1.5 | V |
VBE sat | IC= -5A,IB= -0.5A |
|
| -2 | V |

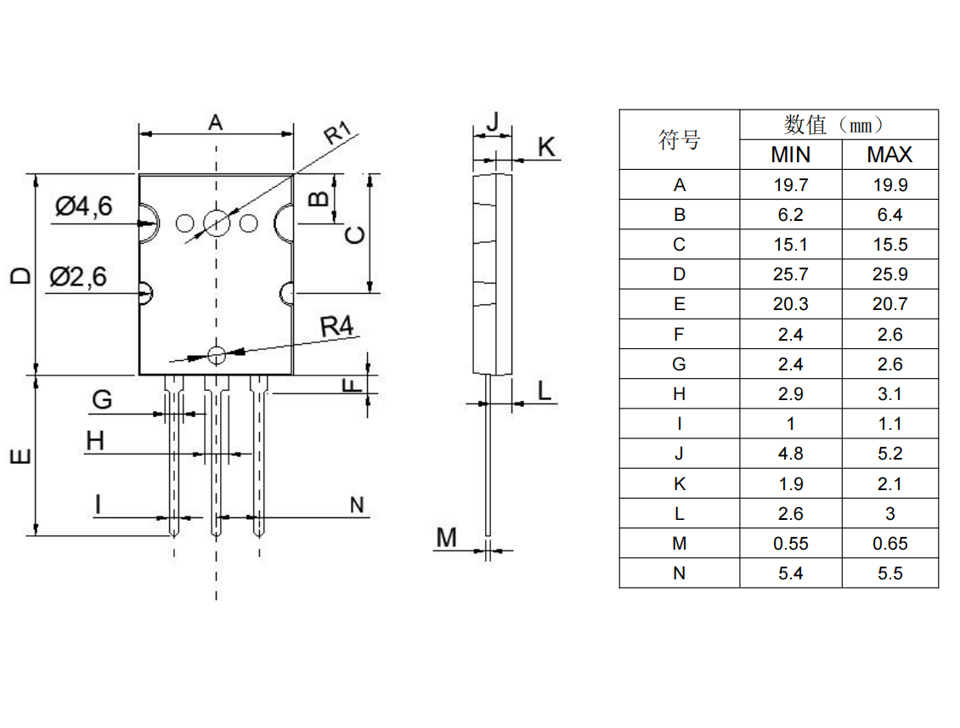

3. الأبعاد
لمزيد من المعلومات حولYZPST-2SC5200/YZPST-2SA1943يرجى تنزيل ملف PDF أعلاه بعنوان YZPST-2SC5200 و YZPST-2SA1943"
