مكوّن قدرة

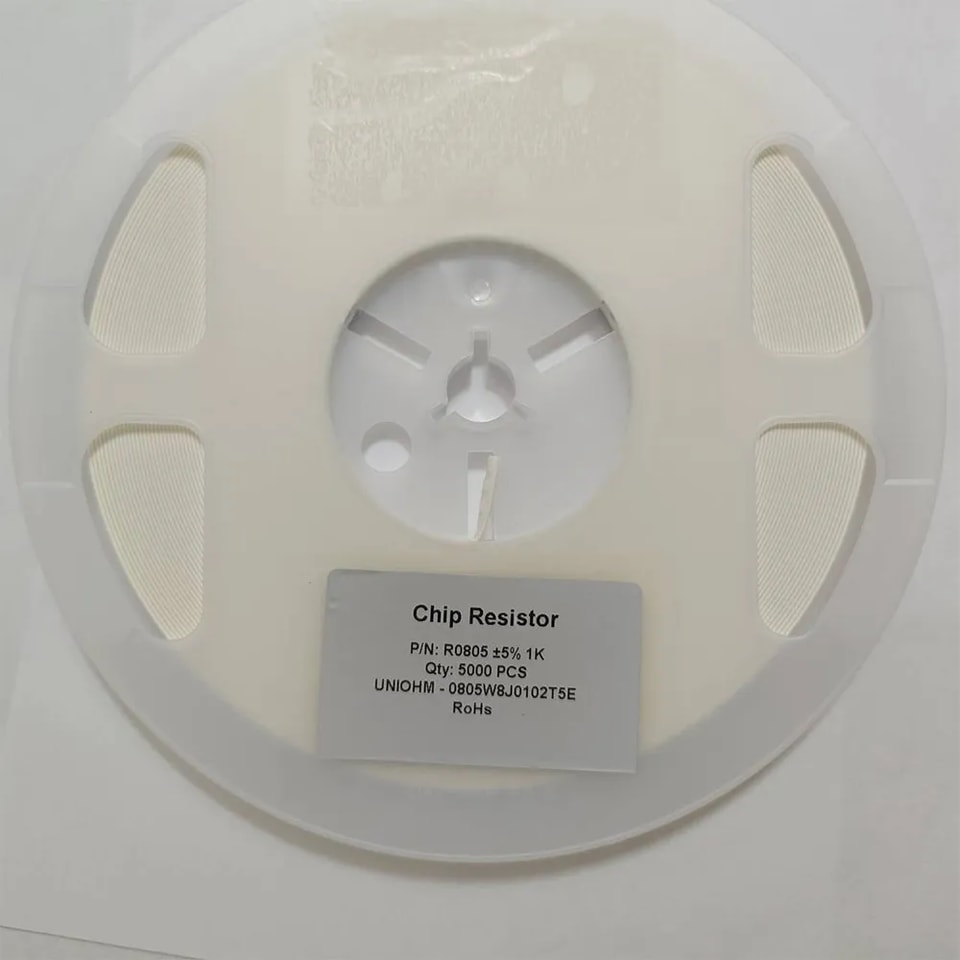

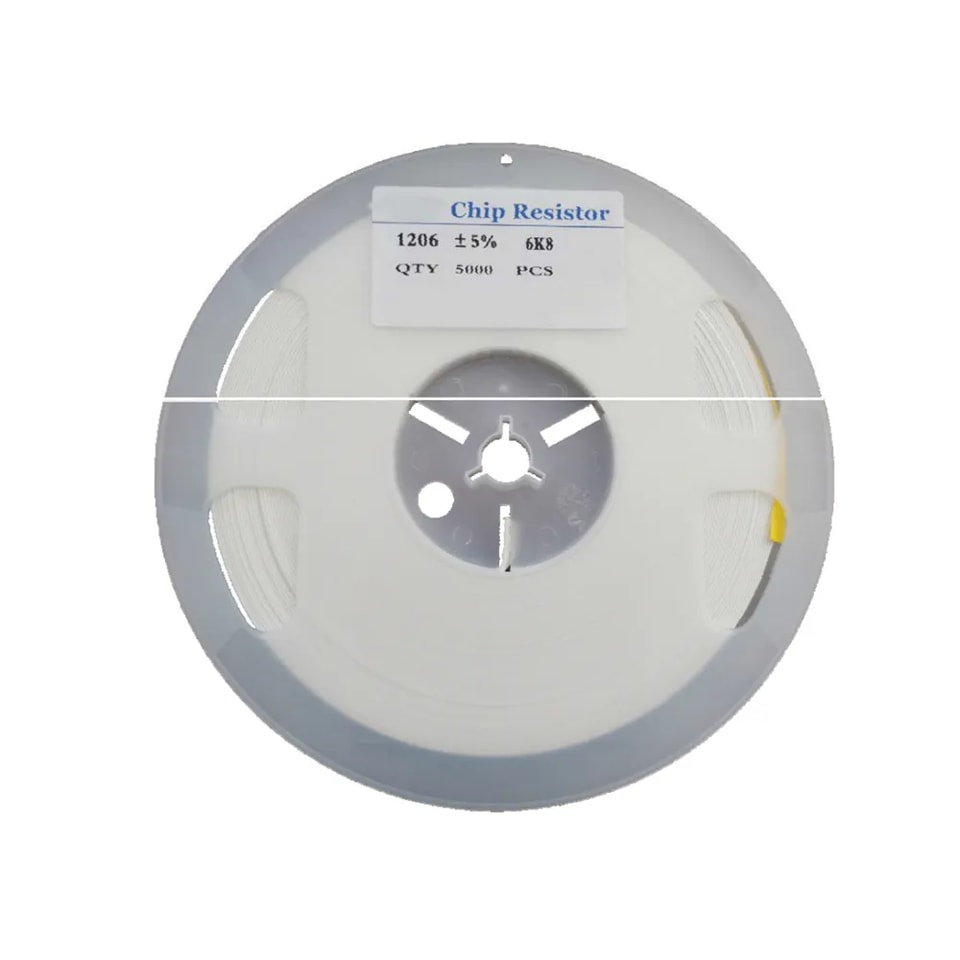

مقاومة شريحة ذات فيلم سميك SMD
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
مقاومة شريحة ذات فيلم سميك SMD
ينطبق هذا الإقرار على سلسلة SCR من مقاومات الشريحة ذات الفيلم السميك الخالية من الرصاص والهالوجين التي تنتجها شركتنا.
تشير منتجات شركتنا الخالية من الرصاص إلى الأقطاب الطرفية التي تتوافق مع متطلبات RoHS وهي خالية من الرصاص، بينما يكون الرصاص الموجود في مادة زجاج طبقة المقاومة مطابقًا للمعايير
متوافق مع بند استبعاد الرصاص في RoHS.
ينتمي هذا المنتج إلى السلسلة العامة.
| النوع | أقصى جهد مقنن | أقصى جهد تحميل زائد | معامل درجة الحرارة للمقاومة (T.C.R) (ppm/℃) | نطاق المقاومة | جسر (0Ω) | نطاق درجة حرارة التشغيل | |
| F(±1%)/D(±0.5%) E-24、E-96 | J(±5%) E-24 | ||||||
| 0201 | 25V | 50V | ±400 | 1Ω≦R＜9.1Ω | 1Ω≦R＜9.1Ω | 50mΩ الحد الأقصى | -55℃ ~ +125℃ |
| ±200 | 10 Ω≦R≦10Mأوم | 10 Ω≦R≦10Mأوم | |||||
| 0402 | 50V | 100V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ الحد الأقصى | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0603 | 75V | 150V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ الحد الأقصى | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0805 | 150V | 300V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ الحد الأقصى | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1206 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ الحد الأقصى | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1210 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ الحد الأقصى | -55℃ ~ +155℃ |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2010 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ الحد الأقصى | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2512 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50mΩ الحد الأقصى | |
| ±400 | 1Ω≤ R＜9.1Ω | 1Ω≤ R＜9.1Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||

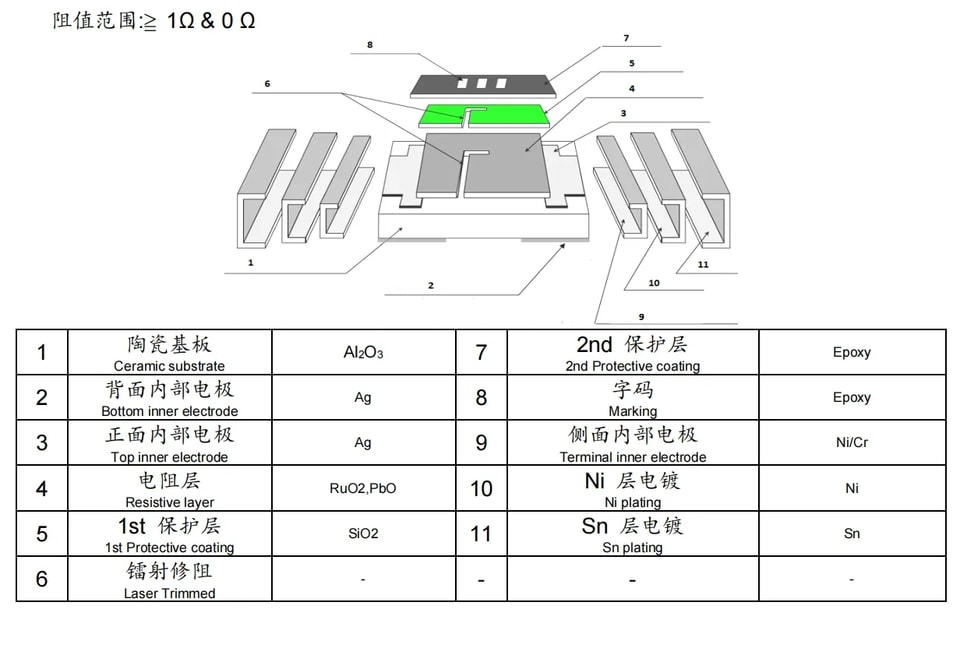

المخطط الهيكلي
.webp)
لا يتوفر أي محتوى إضافي للمنتج.
