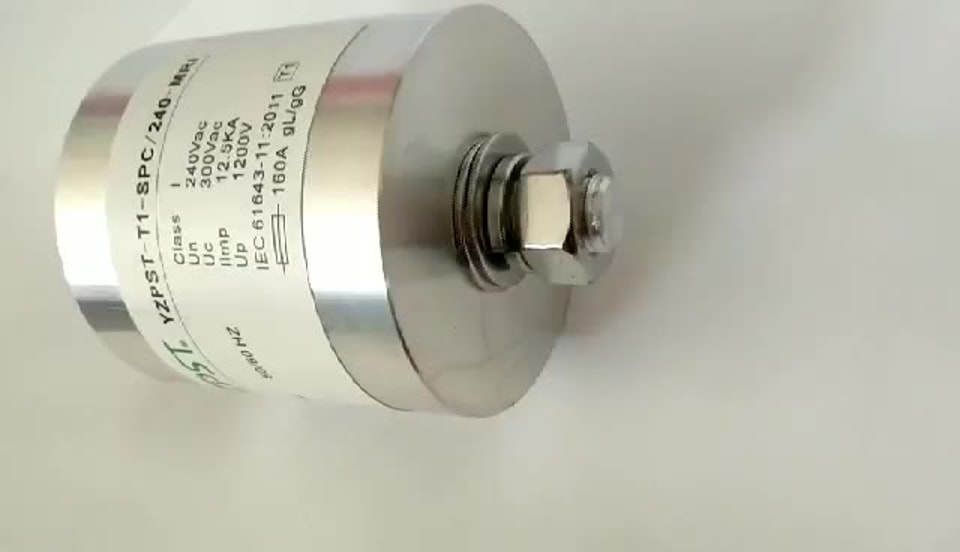

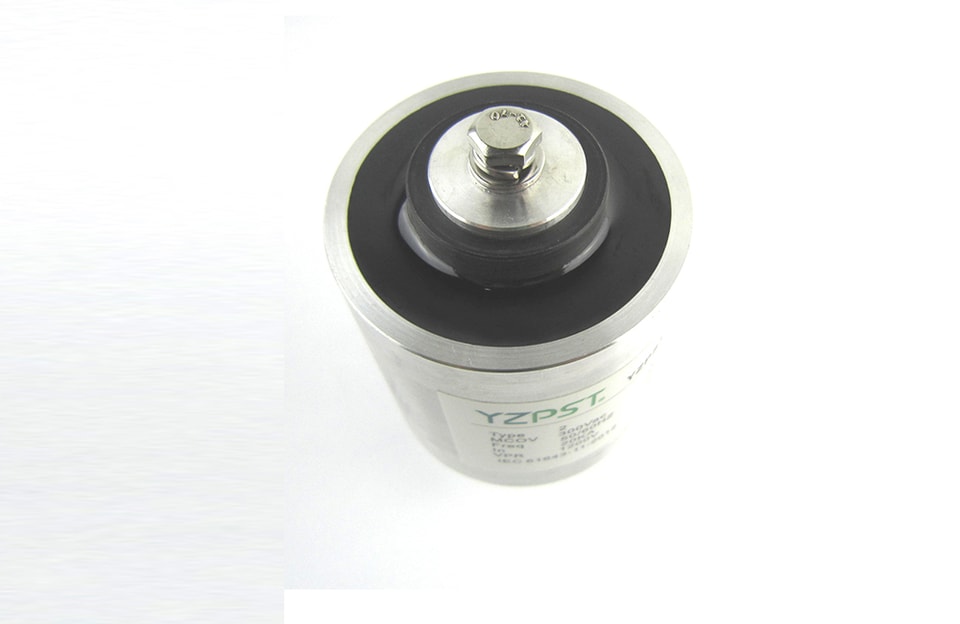

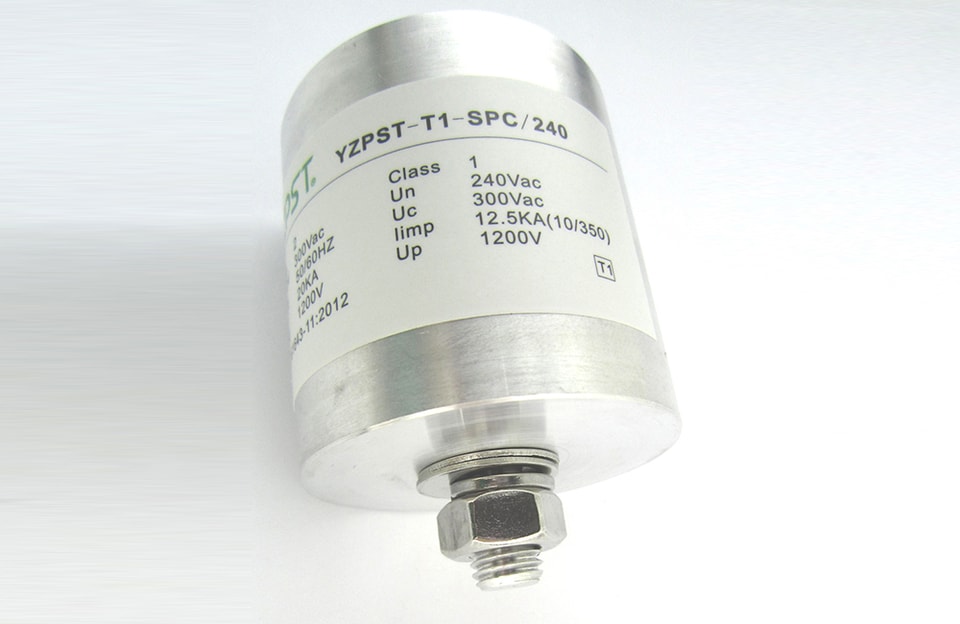

عينة الوصف | واقي من الارتفاعات المفاجئة (SPD) | الطراز المواصفات | YZPST-T1-SPC/240 | |
تم استخدام جهاز الاختبار هذه المرة تُستخدم الأداة هذه المرة | جهاز اختبار MOV （10/350）、（8/20）لوحة اختبار تيار الصواعق | الرطوبة النسبية | 75% | |
درجة الحرارة | 25℃ | |||
البند | القيمة المقننة | القيمة المقاسة | ||
المنتج المختبَر L-PE خط-إلى-خط، ± الجهد و± تيار التسرب | 490±10% V ≤20μA | المنتج: L-PE، + 490 V، + 4.96 μA؛ - 488 V، - 4.89 μA؛ | ||
في خط L-PE للمنتج، يُطبَّق تيار الصدمة （8/20μs）±2.0KA、±4.0KA、±20.0KA、قيمة الجهد المتبقي للمنتج المختبَر Ur. | In=20 KA | L-PE المنتج: +2.0KA، Ur= 0.48 KV؛ -2.0KA، Ur=- 0.51 KV؛ +4.0KA، Ur= 0.71 KV؛ -4.0KA، Ur=- 0.68 KV؛ +20.0KA، Ur= 1.15 KV؛ -20.0KA، Ur=- 1.1 KV؛ | ||
Iimp خط L-PE للمنتج تطبيق أقصى تيار تفريغ （10/350μs）Iimp =12.5KA، سعة تحمل التيار للمنتج المختبَر. | Iimp 12.5KA | لا وميض، طبيعي | ||
في خط L-PE للمنتج تطبيق أقصى تيار تفريغ (8/20 μs) Imax=140KA، اختبار سعة التحمل للتيار للمنتج | Imax 140KA | لا وميض، طبيعي。 | ||
ملاحظات | المعدات والأجهزة المستخدمة لهذا الاستخدام ضمن فترة صلاحية الاعتماد/المعايرة. | |||
مهندس الاختبار: | ||||
وصف العينة | واقي من الارتفاعات المفاجئة (SPD) | المواصفات | YZPST-T1-SPC/240 |
وحدة الاختبار | رقم الصنف | CP70B | |
وحدة المنتج | فئة الاختبار | اختبار موضعي | |
بنود الاختبار |
أ). يجب أن يكون السطح الخارجي أملسًا ونظيفًا، من دون تشققات أو خدوش. | ||
