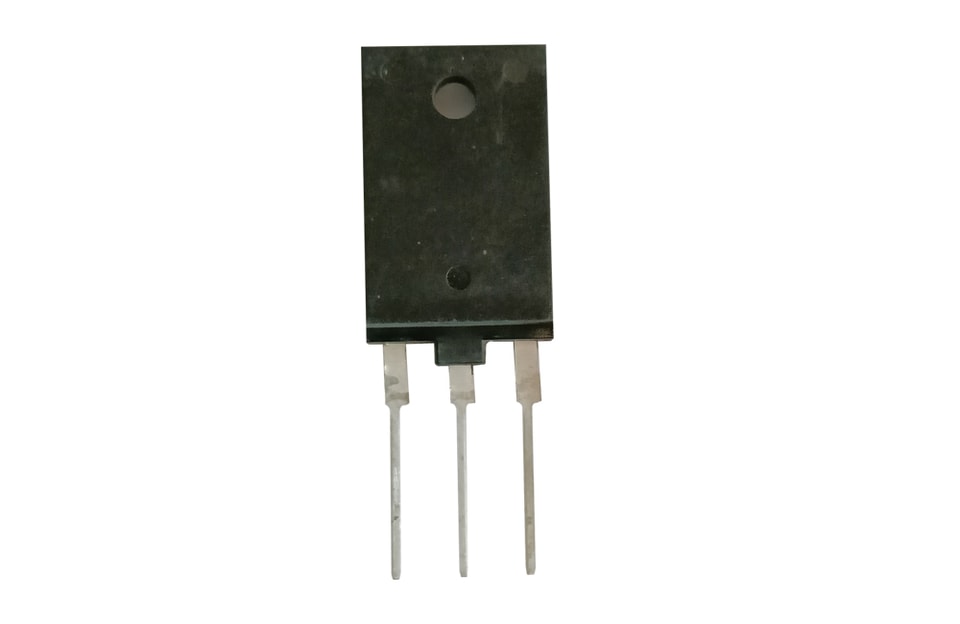

ترانزستور MOSFET بقناة N بجهد 1500 فولت

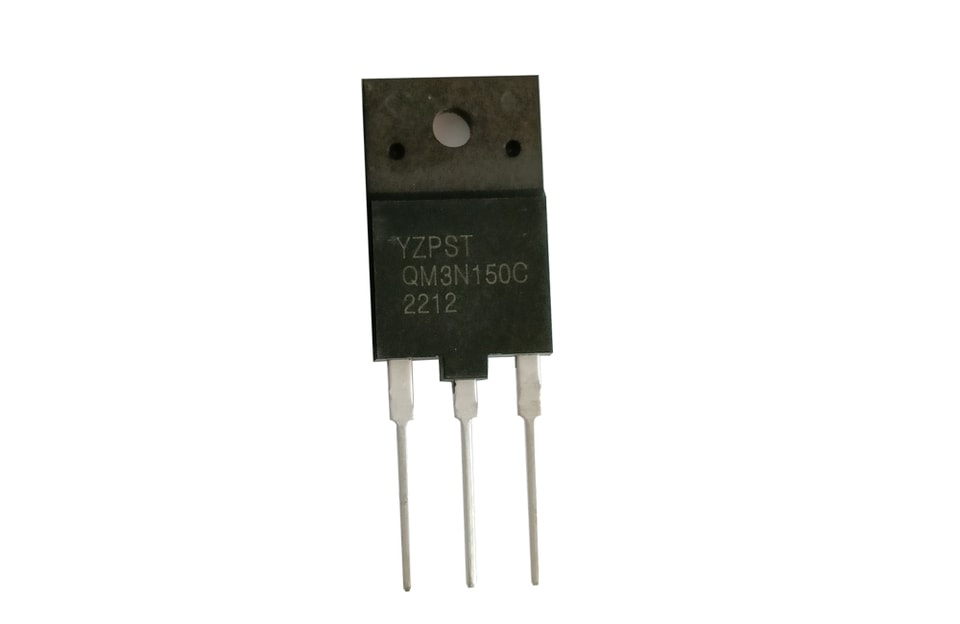

YZPST-QM3N150C

الوصف العام

يُنتَج هذا الترانزستور MOSFET للقدرة باستخدام

تقنية سطحية مستوية ذاتية المحاذاة متقدمة. وقد صُممت هذه

التقنية المتقدمة خصيصًا لتقليل

مقاومة حالة التشغيل، وتوفير أداء تبديل متفوق،

والتحمل أمام نبضات عالية الطاقة في وضع

الانهيار الكهربي ووضع التحويل.

يمكن استخدام هذه الأجهزة في دوائر تبديل قدرة متنوعة

لتصغير النظام ورفع الكفاءة.

الميزات

3A، 1500V، ‏RD5(on) نموذجي = 50 عند ‏VGS= 10 V ‏ld=1.5A

شحنة بوابة منخفضة (37nC نموذجية)

سعة نقل عكسي منخفضة (2.8pf نموذجية)

تبديل سريع

مختبَر بنسبة 100% ضد الانهيار الانهماري

الحدود القصوى المطلقة Tc=25 ما لم يُذكر خلاف ذلك

الرمز	المعلمة		YZPST-QM3N150C	الوحدات
Voss	جهد المصرف-المصدر		1500	V
lo	تيار المصرف	مستمر (Tc=25℃)	3	A
lo	تيار المصرف	مستمر (Tc=100℃)	1.8	A
loM	تيار المصرف - نبضي (ملاحظة 1)		12	A
VGss	جهد البوابة-المصدر		±30	V
EAS	طاقة الانهيار التنبضي الأحادي (ملاحظة 2)		225	mJ
dv/dt	dv/dt لاستعادة الثنائي الأقصى (ملاحظة 3)		5	فولت/نانوثانية
Po	تبديد القدرة (Tc=25℃)		32	واط
T, Tsts	نطاق درجة حرارة التشغيل والتخزين		-55 إلى +150	℃
Tt	أقصى درجة حرارة للسلك لأغراض اللحام على بعد 1/8 بوصة من الهيكل لمدة 5 ثوانٍ		300	℃
