مكوّن قدرة

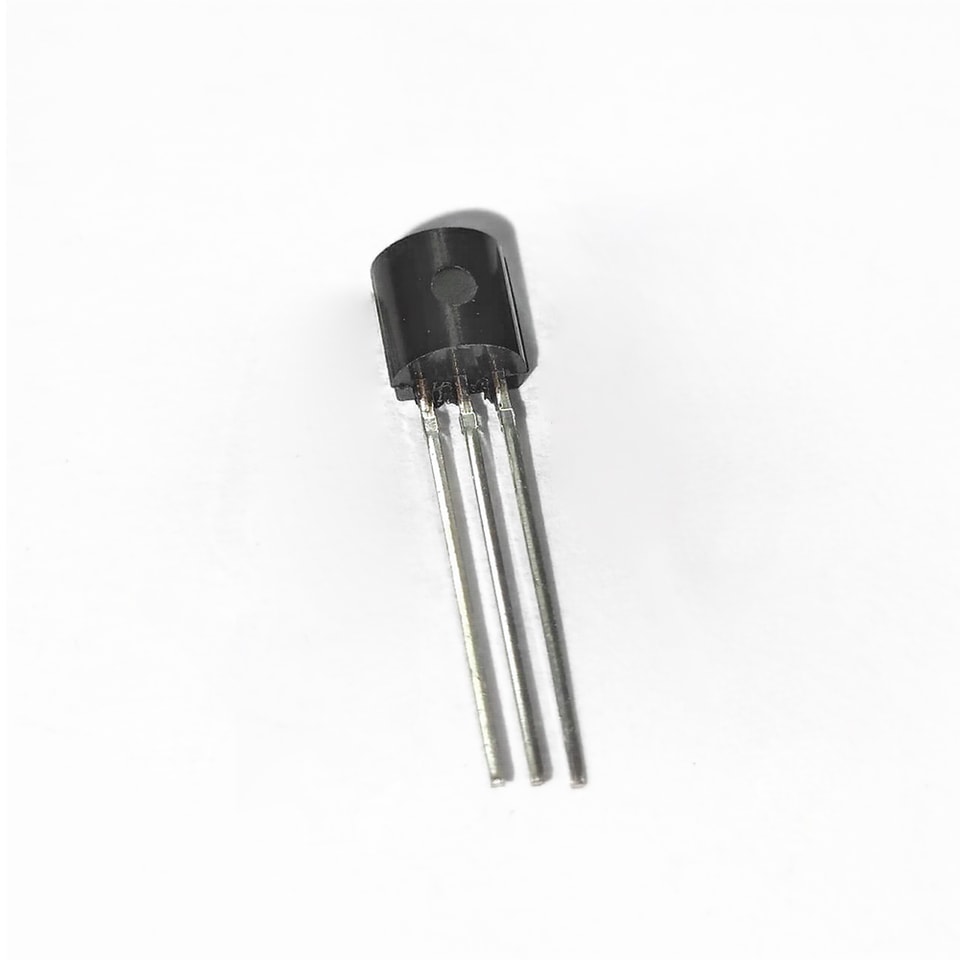

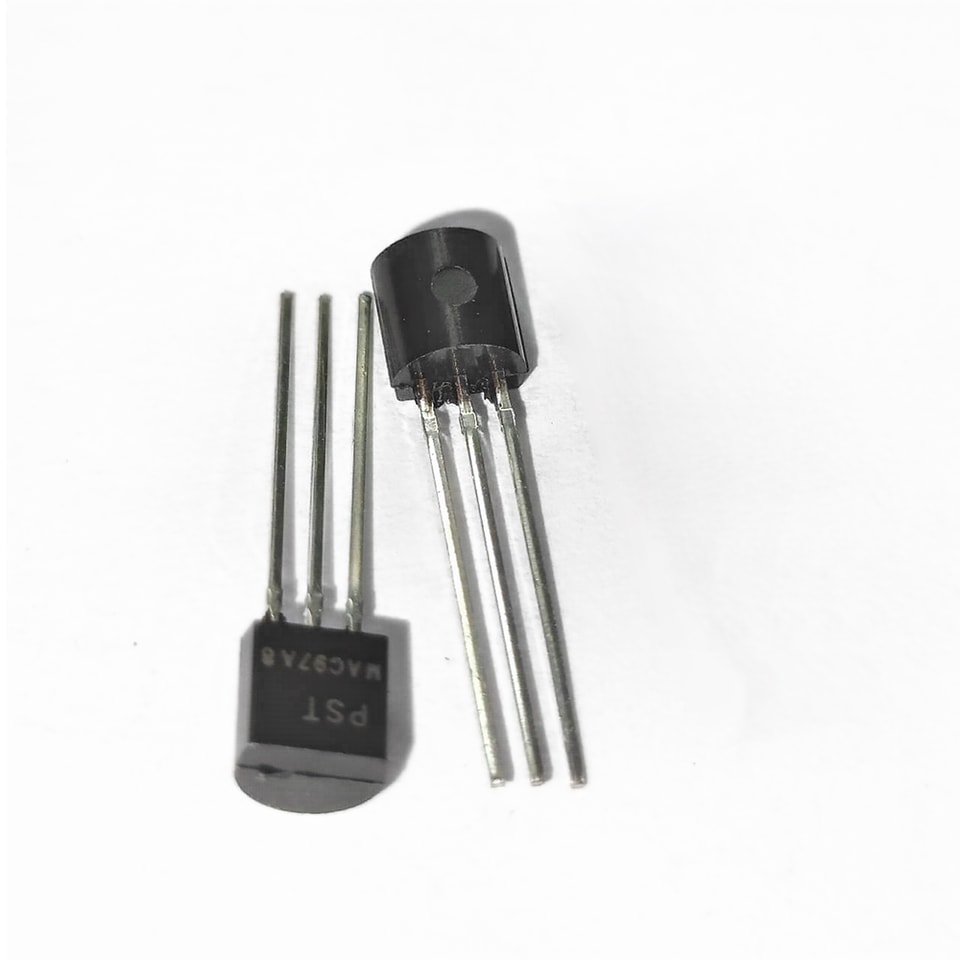

YZPST-MAC97A8
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
رقم القطعة: YZPST-MAC97A6 ثايرستورات ثلاثية Triacs 97A8
المزايا
أجهزة ثايرستور ثلاثي من السيليكون بتصميم عالي الحساسية
معزول بتقنية الانتشار من النوع P
تقنية ميسا الممرَّرة بالزجاج
الجهة الخلفية من معدن متعدد الطبقات
تطبيق نموذجي
وحدة التحكم في التسخين؛وحدة التحكم في التعتيم
التحكم في المصابيح؛الأجهزة المنزلية

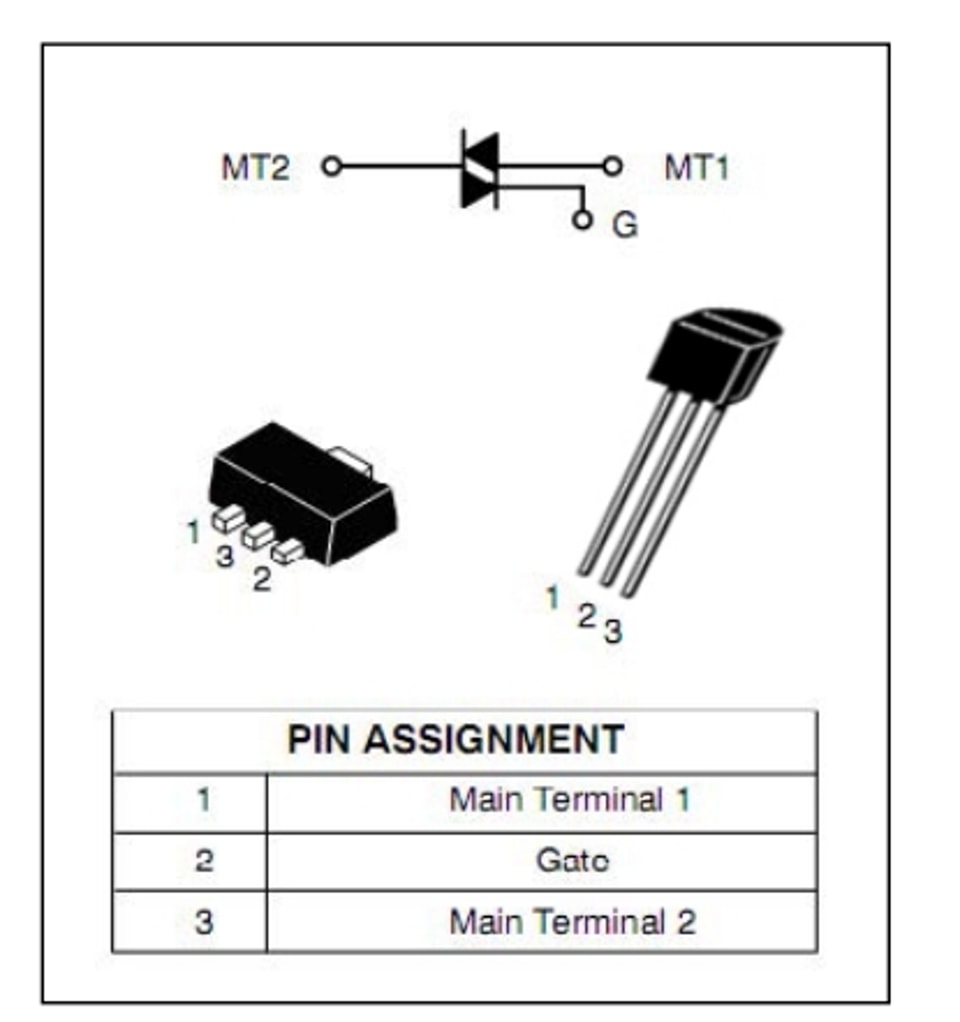

العبوة
TO-92 SOT-89
المواصفات الرئيسية (Tj=25℃）
| النوع | المحتوى | القيمة | الوحدة | |
| IT(القيمة الفعالة) | القيمة الاسمية للتيار الفعّال في حالة التشغيل التيار | 0.8 | A | |
| حالة الإيقاف/الانعكاس متكرر الذروة الجهد | MAC97A6 | 400 | V | |
| VDRM/VRRM | ||||
| MAC97A8 | 600 | V | ||
| ITSM | حالة التشغيل غير المتكررة اندفاع التيار | 8 | A | |
المواصفات المحدودة
| النوع | المواصفات والظروف | القيمة | الوحدات | |
| IT(القيمة الفعالة) | تيار التشغيل الفعّال الاسمي Tالطرف≤50℃ | 0.8 | A | |
| الذروة المتكررة في حالة الإيقاف | 400 | V | ||
| الجهد Tj=25℃ | MAC97A6 | |||
| VDRM/VRRM | الذروة العكسية المتكررة | 600 | V | |
| الجهد Tj=25℃ | MAC97A8 | |||
| ITSM | غير متكرر في حالة التوصيل اندفاع التيار جيبية 50HZ,دورة واحدة TC=25℃ | 9 | A | |
| I2t | فيوز التيار (tp=10مللي ثانية) | 0.45 | A2S | |
| IGM | تيار ذروة البوابة | 1 | A | |
| PGM | قدرة الذروة للبوابة | 1 | واط | |
PG(AV) |
القدرة المتوسطة للبوابة |
0.1 |
واط |
di/dt |
المعدل الحرج لارتفاع جهد حالة التشغيل (ITM=1 A,,IG=0.2A, d IG /dt=0.2A/μS , Tj=110℃ ) |
20 |
A/ميكروثانية |
Tstg Tj | درجة حرارة التخزين درجة حرارة الوصلة | -40--+150 -40--+110 |
℃ |

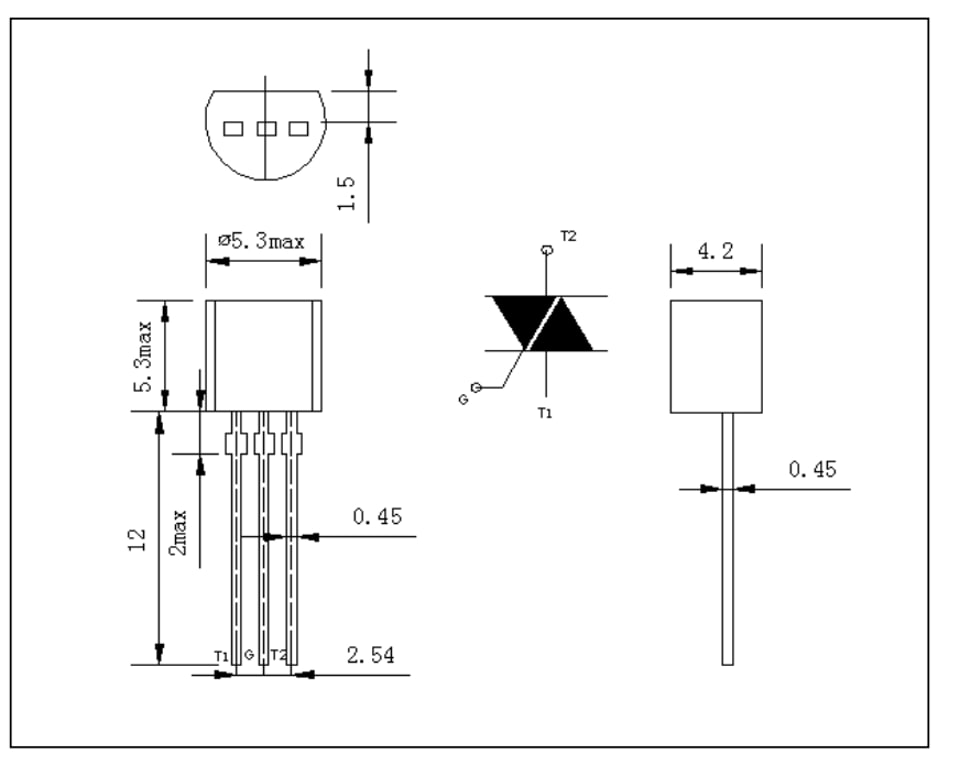

رسم حزمة TO-92：
