مكوّن قدرة

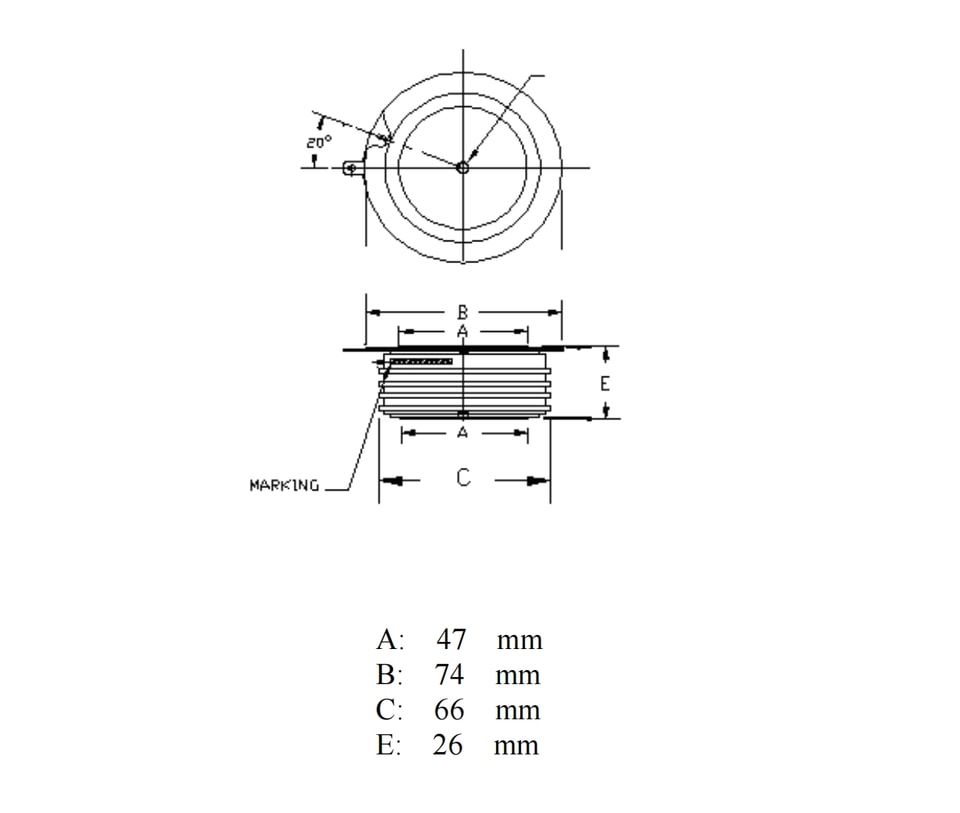

YZPST-N2055MC280
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
P/N:YZPST-N2055MC280
ثايرستور عالي القدرة لتطبيقات التحكم في الطور
الميزات:
. هيكل منتشر بالكامل
. تكوين بوابة تضخيم مركزية
. زمن إطفاء أقصى مضمون
. قدرة عالية على تحمّل dV/dt
. جهاز مُجمَّع بالضغط
الخصائص والتصنيفات الكهربائية
حجب - حالة الإيقاف
VRRM(1) | V DRM(1) | VRSM(1) |
2800 | 2800 | 2900 |
VRRM = جهد الذروة العكسي المتكرر
VDRM = جهد حالة الإيقاف الأقصى المتكرر
VRSM = جهد الانعكاس الأقصى غير المتكرر (2)
أقصى جهد عكسي متكررse التسرب وحالة الإيقاف تيار التسرب في حالة الإيقاف | IRRM /IDRM | 10 mA 65 mA (3) |
المعدل الحرج لـ ارتفاع الجهد | dV/dt (4) | 500 V/μثانية |
الحالة - on التوصيل
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
| متوسط قيمة تيار الحالة الموصلة | IT(AV) | 2000 | A | Tc=93oC | ||
| القيمة الفعّالة لتيار الحالة الموصلة | ITRMS | 2000 | A | القيمة الاسمية | ||
| قمة تيار اندفاعي واحدة | ITSM | 41000 | A | 8.3 مللي ثانية (60 هرتز)، موجة جيبية، توصيل 180°، Tj = 125 oC 10.0 مللي ثانية (50 هرتز)، موجة جيبية، توصيل 180°، Tj = 125 oC | ||
| تيار (غير متكرر) | 36000 | A | ||||
| I²t | I2t | 3.3×10⁶ | A²s | 8.3 مللي ثانية و10.0 مللي ثانية | ||
| تيار التثبيت | IL | 800 | mA | VD = 24 V؛ RL = 12 أوم | ||
| تيار الإمساك | IH | mA | VD = 24 V؛ I = 2.5 A | |||
| 400 | ||||||
| ذروة جهد حالة التوصيل | VTM | V | ITM = 2000 A؛ | |||
| 1.45 | ||||||
| معدل الارتفاع الحرج لتيار حالة التوصيل (5) | di/dt | A/μs | التبديل من VDRM < 1000 V، غير متكرر | |||
| 200 |
التحفيز البوّابي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
| أقصى تبديد قدرة للبوابة | PGM | 200 | واط | tp = 40 us | ||
| تبديد القدرة المتوسطة للبوابة | PG(AV) | 5 | واط | |||
| تيار البوابة الأقصى | IGM | 10 | A | |||
| تيار البوابة المطلوب لتحفيز جميع الوحدات | IGT | 300 | mA | VD = 6 V؛ RL = 3 أوم؛ Tj = -40 oC VD = 6 V؛ RL = 3 أوم؛ Tj = +25 oC VD = 6 V؛ RL = 3 أوم؛ Tj = +125oC | ||
| 150 | mA | |||||
| 125 | mA | |||||
| جهد البوابة المطلوب لتحفيز جميع الوحدات | VGT | 5 | V | VD = 6 V؛ RL = 3 أوم؛ Tj = -40 oC VD = 6 V؛ RL = 3 أوم؛ Tj = 0-125oC VD = Rated VDRM؛ RL = 1000 أوم؛ Tj = + 125 oC | ||
| 0.3 | 3 | V | ||||
| V | ||||||
| أقصى جهد سالب | VGRM | 5 | V |
الديناميكية
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
| زمن التأخير | td | 1.5 | 0.7 | μs | ITM = 50 A؛ VD = VDRM المقنن | |
| نبضة البوابة: VG = 20 V؛ RG = 20 أوم؛ tr = 0.1 μs؛ tp = 20 μs | ||||||
| زمن الإطفاء (مع VR = -50 V) | 500 | 250 | μs | ITM = 1000 A؛ di/dt = 25 A/μs؛ | ||
| VR > -50 V؛ إعادة تطبيق dV/dt = 20 V/μs خطيًا حتى 80% من VDRM؛ VG = 0؛ Tj = 125 oC؛ نسبة التشغيل cPSTCle > 0.01% | ||||||
| شحنة الاستعادة العكسية | Qrr | μC | ITM = 1000 A؛ di/dt = 25 A/μs؛ | |||
| * | VR > -50 V |
YZPST-N2055MC280
لا يتوفر أي محتوى إضافي للمنتج.
