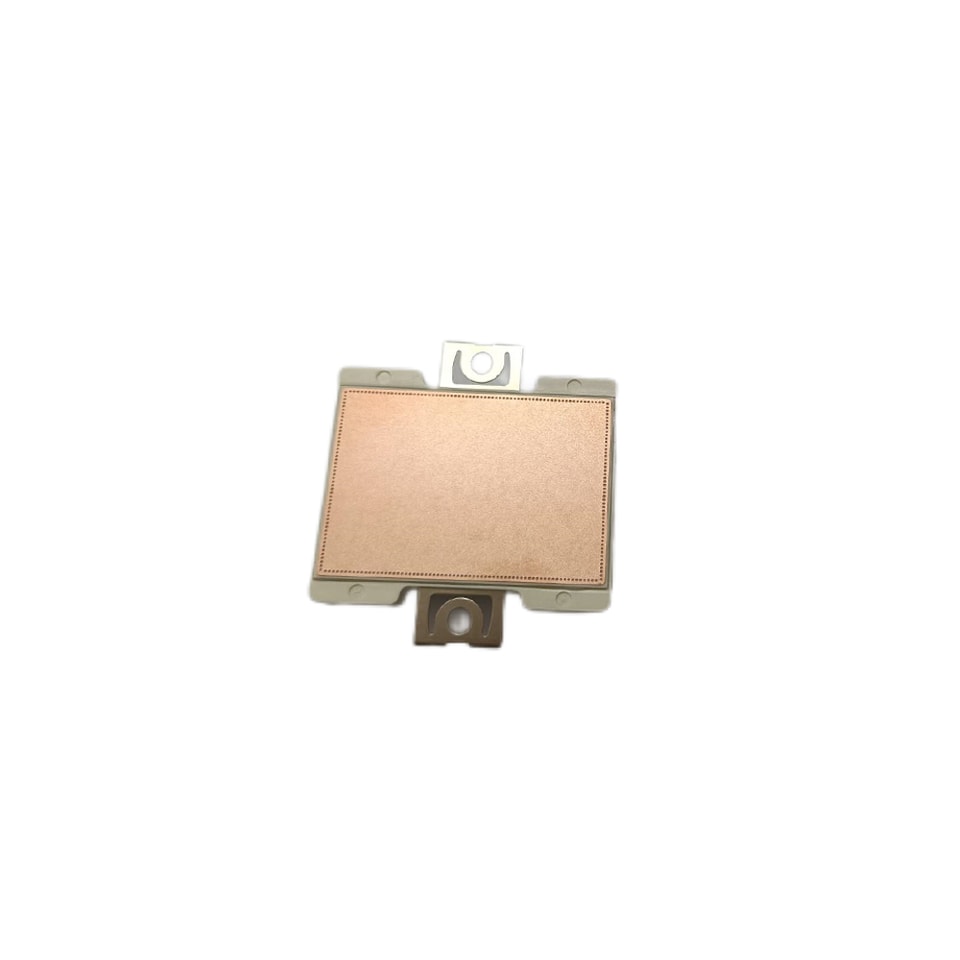

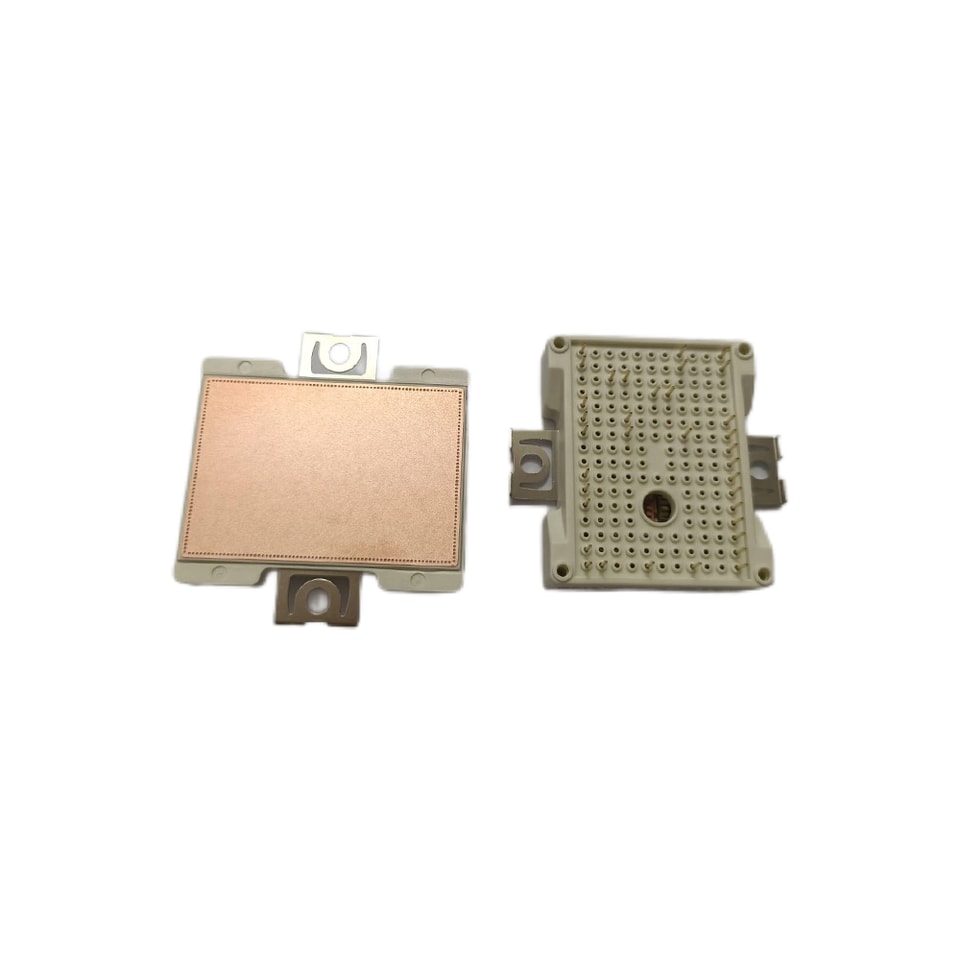

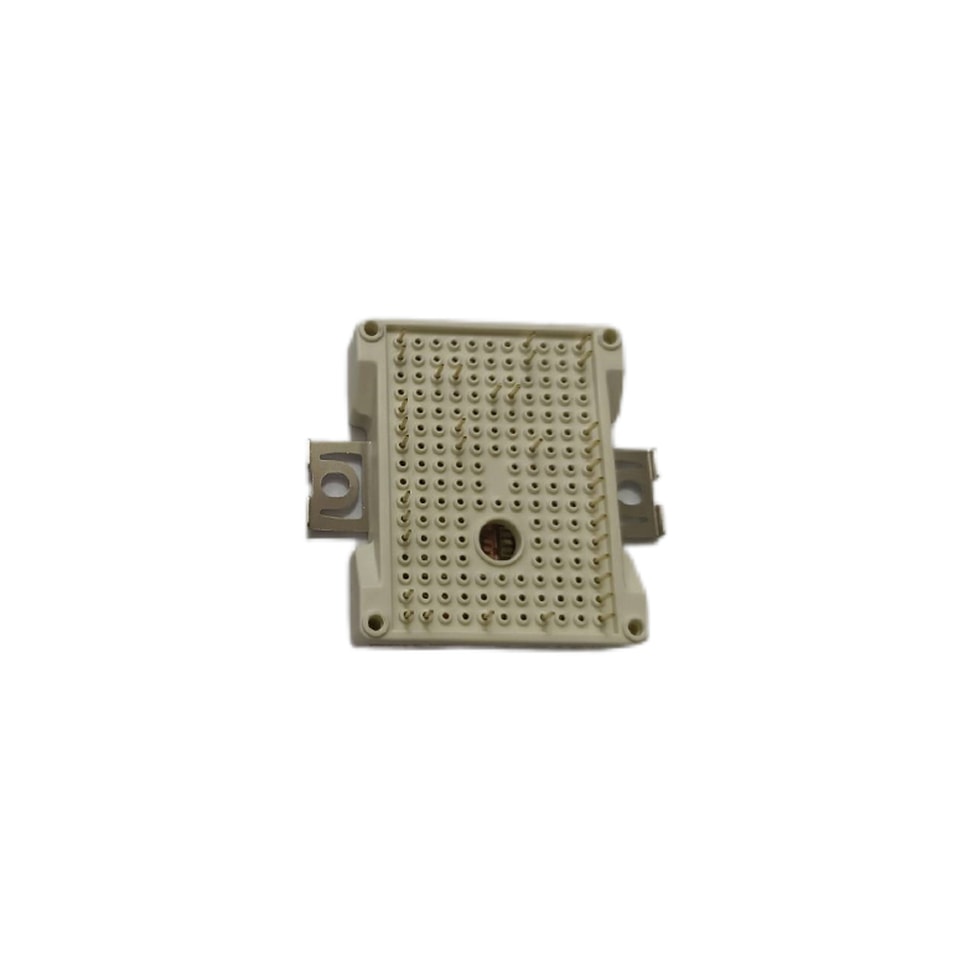

YZPST-P035PJE120AT1B

الرمز

الوصف

الظروف

القيم

الوحدة

VCES

جهد المجمع-الباعث

Ty=25℃

1200

V

VGEs

جهد الذروة بين البوابة والباعث

Ty=25℃

±20

V

Ic

مستمر تيار مستمر المجمع التيار

Tc=100℃

35

A

CRM

متكرر الذروة المجمع التيار

tp=1ms

70

A

Ptot

إجمالي تبديد القدرة

Tc=25℃، Tyimax=175℃

172

واط

الرمز

الوصف

الظروف

القيم

الوحدة

الحد الأدنى

النوعي

الحد الأقصى

VcE(sat)

جهد تشبع المجمع-الباعثالجهد التشبعي للمجمع-الباعث

VGE=15V، Ic=35A، Ty=25℃

2.15

V

VGE=15V، Ic=35A، Tv=125℃

2.57

V

VgE(th

جهد عتبة البوابة

VGE=VcE,c=1.2mA

5.6

V

CES

قطع بين المجمع والباعث تيارال

VcE=1200V,VGE=0V

1

mA

GES

تسرّب البوابة-الباعث التيار

VGE=20V,VcE=0V

100

nA

Cies

مدخل السعة

VcE=25V، VGE=OV، f=1MHz

2590

بيكوفاراد

Coes

سعة الخرج

180

بيكوفاراد

Cres

السعة العكسية للنقلالسعة

86

بيكوفاراد

td(on)

زمن تأخير التشغيل

VcE=600V  VGF=±15V Ic=35A

Rg=120

حثي الحمل Ty=25℃

34

ns

t

زمن الارتفاع عند التشغيل

20

ns

td(off)

زمن تأخير الإيقاف

230

ns

t

زمن هبوط الإيقاف

160

ns

Eon

تشغيل فقد التبديل

2.5

mJ

Eoff

فقد التبديل عند الإيقاف التيار القصير

2.5

mJ

lsc

بيانات القصر

VGE≤15V,Vcc=800V  tp≤10μs,Tv=150℃

151

A

RthJC

المقاومة الحرارية، من الوصلة إلىالعلبة

لكل IGBT

0.87

K/W

Tw OF

درجة الحرارة الافتراضية للوصلةة

أثناء التبديل

-40

150

℃
