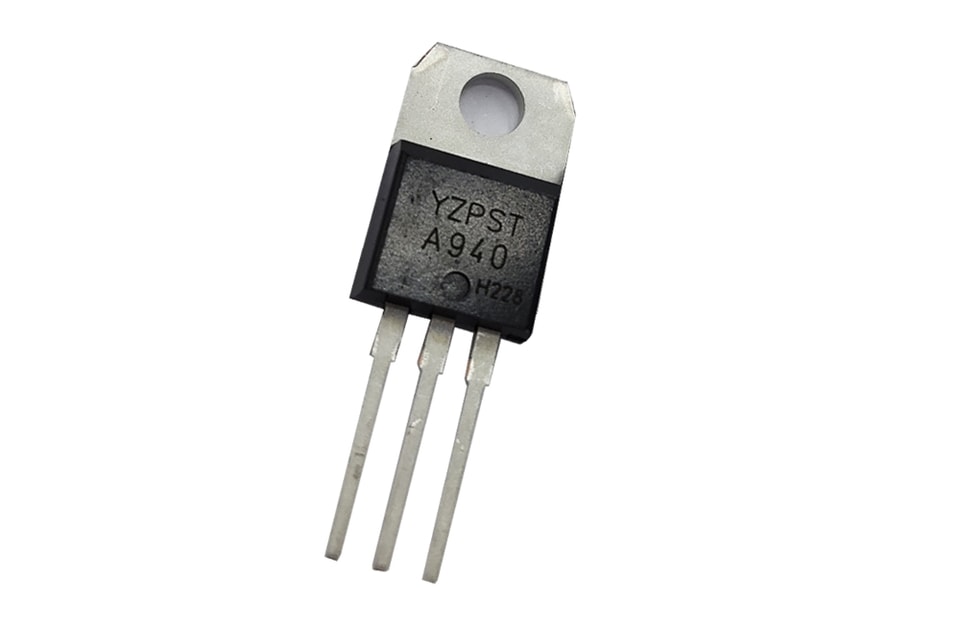

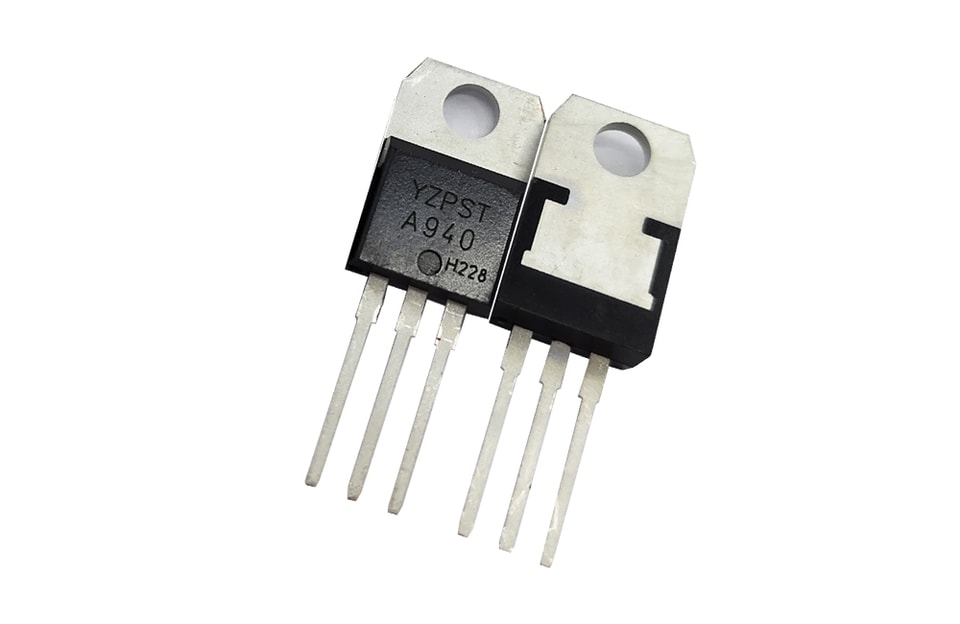

ترانزستور من نوع PNP 2SA940

الوصف:
يُعد 2SA940 ترانزستورًا من نوع PNP، ويُستخدم كأنبوب مفتاح قدرة للمصابيح الإلكترونية بالاست ومصابيح توفير الطاقة الإلكترونية. يتميز بانخفاض فقد التبديل، والموثوقية العالية، وخصائص جيدة في درجات الحرارة المرتفعة، وسرعة تبديل مناسبة، وجهد انهيار عالٍ، وتسرب عكسي منخفض، وغيرها.
YZPST-2SA940-1

الحدود المطلقة القصوى

الرمز	المعلمة	القيمة	الوحدة
VCBO	جهد المجمع-القاعدة	-150	V
VCEO	جهد المجمع-الباعث	-150	V
VEBO	جهد الباعث-القاعدة	-5	V
IC	تيار المجمع المستمر	-1.5	A
PTOT	القدرة المبددة الكلية عند Tالحالة=25 ℃	25	واط
T_j	درجة حرارة الوصلة	150	℃
T_stg	درجة حرارة التخزين-1.5نطاق	-55〜150	℃

الخصائص الكهربائية (TC = 25°م، ما لم يُذكر خلاف ذلك)

الرمز	المعلمة	ظروف الاختبار	القيمة			الوحدة
الرمز	المعلمة	ظروف الاختبار	الحد الأدنى	النوع	الحد الأقصى	الوحدة
V(BR)CBO	جهد الانهيار بين المجمع والقاعدة	I_C=-1 ملي أمبير	-150			V
V(BR)CEO	جهد الانهيار بين المجمع والباعث	I_C=-1 ملي أمبير	-150			V
V(BR)EBO	جهد الانهيار بين الباعث والقاعدة	I_E=-1 ملي أمبير	- 5			V
ICBO	تيار القطع للمجمع	V_CB=-150V, I_E=0			-5	ميكروأمبير
ICEO	تيار القطع للمجمع	V_CE=-150V, I_C=0			-5	ميكروأمبير
IEBO	تيار قطع الباعث	V_EB=-5V, I_C=0			-5	ميكروأمبير
hFE	كسب التيار المستمر	V_CE=-10V, I_C=-0.5A	40		140
VCE(sat)	جهد الانهيار بين المجمع والقاعدة	I_C=-0.5A, I_B=-50mA			-0.85	V
VBE(sat)	جهد تشبع القاعدة-الباعث	I_C=-0.5A, I_B=-50mA			-1.5	V
a: tp≤300μs,δ≤2%
