YZPST-TIP122
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
P/N:YZPST-TIP122 ترانزستورات دارلنغتونترانزستورات
الوصف:

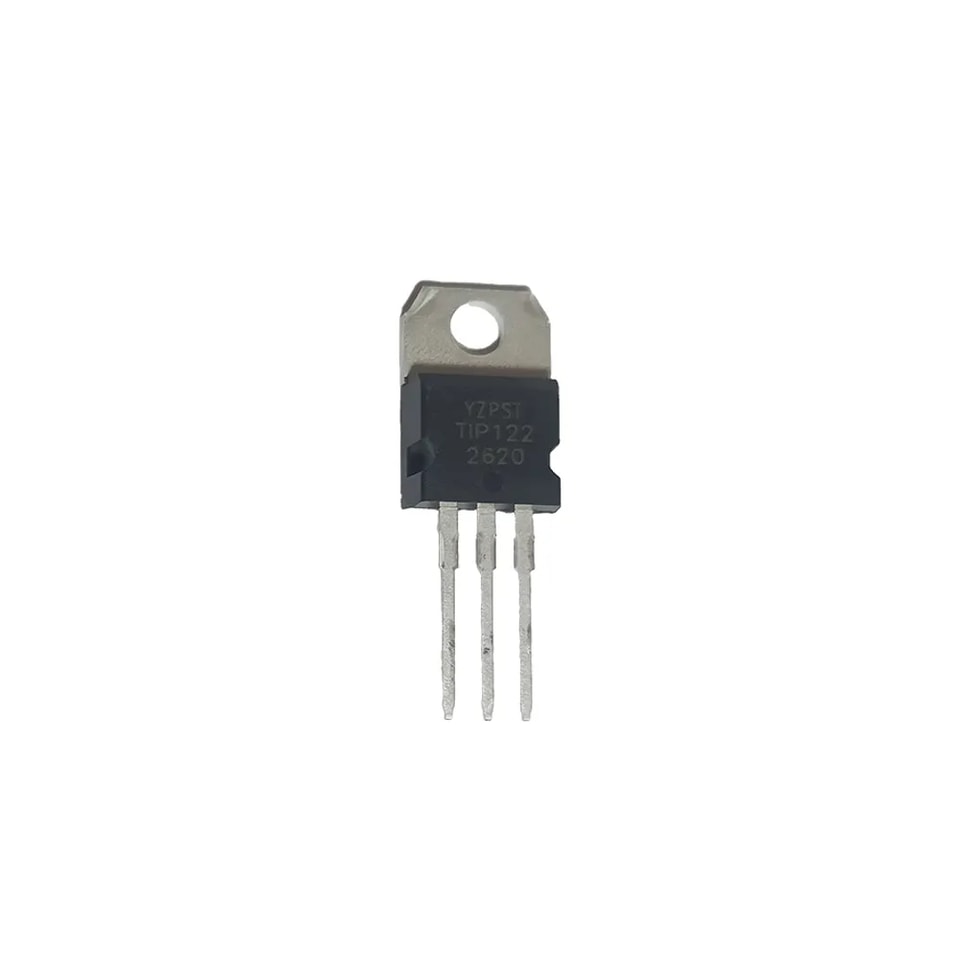

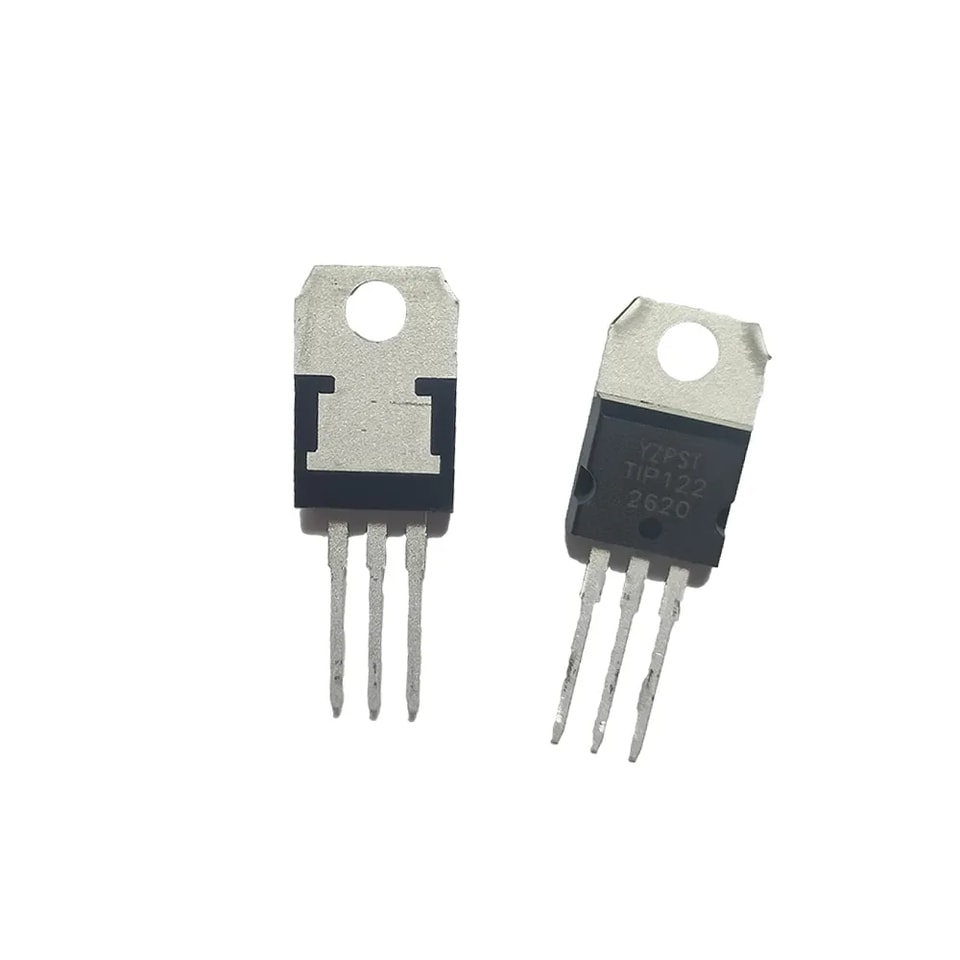

TIP122 هو NPN ترانزستور قدرة في تكوين دارلنغتون أحادي البنية، مركّب في عبوات TO-220B وTO-220C بلاستيكي . هو مخصص للاستخدام في التطبيقات القدرة الخطية و التبديلالـ للتطبيقات.
الرئيسية الميزات
الرمز | القيمة | الوحدة |
IC | 5 | A |
VCEO | 100 | V |
الحد الأقصى المطلق الحد الأقصى القيَم
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة التخزين | Tstg | من -55 إلى 150 | ℃ |
أقصى درجة حرارة تقاطع التشغيل | Tj | 150 | ℃ |
جهد المجمع-الباعث (IB=0) | VCEO | 100 | V |
جهد المجمع-القاعدة (IE=0) | VCBO | 100 | V |
جهد الباعث-القاعدة (IC=0) | VEBO | 5 | V |
تيار المجمع | IC | 5 | A |
تيار ذروة المجمع التيار | ICM | 8 | A |
تيار القاعدة | IB | 120 | mA |
تبديد قدرة المجمع | PC | 2 | واط |
تبديد قدرة المجمع عند Tالحالة = 25℃ | PC | 65 | واط |

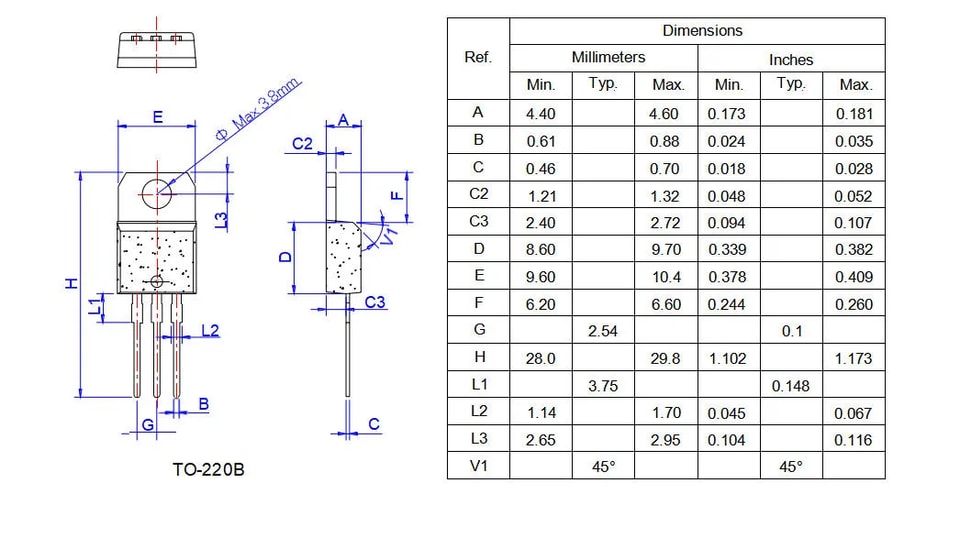

الحزمة البيانات الميكانيكية البيانات
