YZPST-2SB888
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

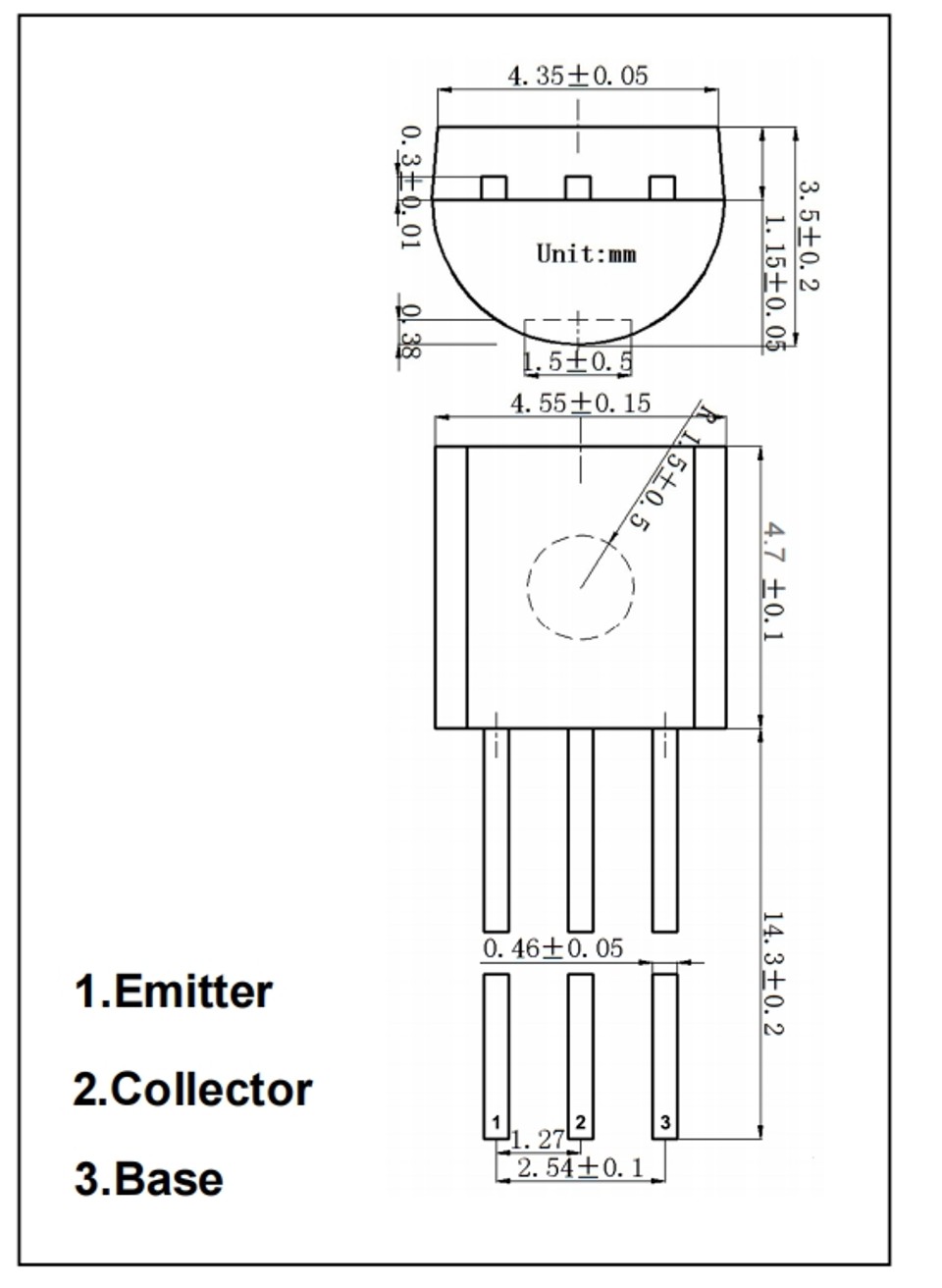

ترانزستورات مغلفة بالبلاستيك من نوع TO-92

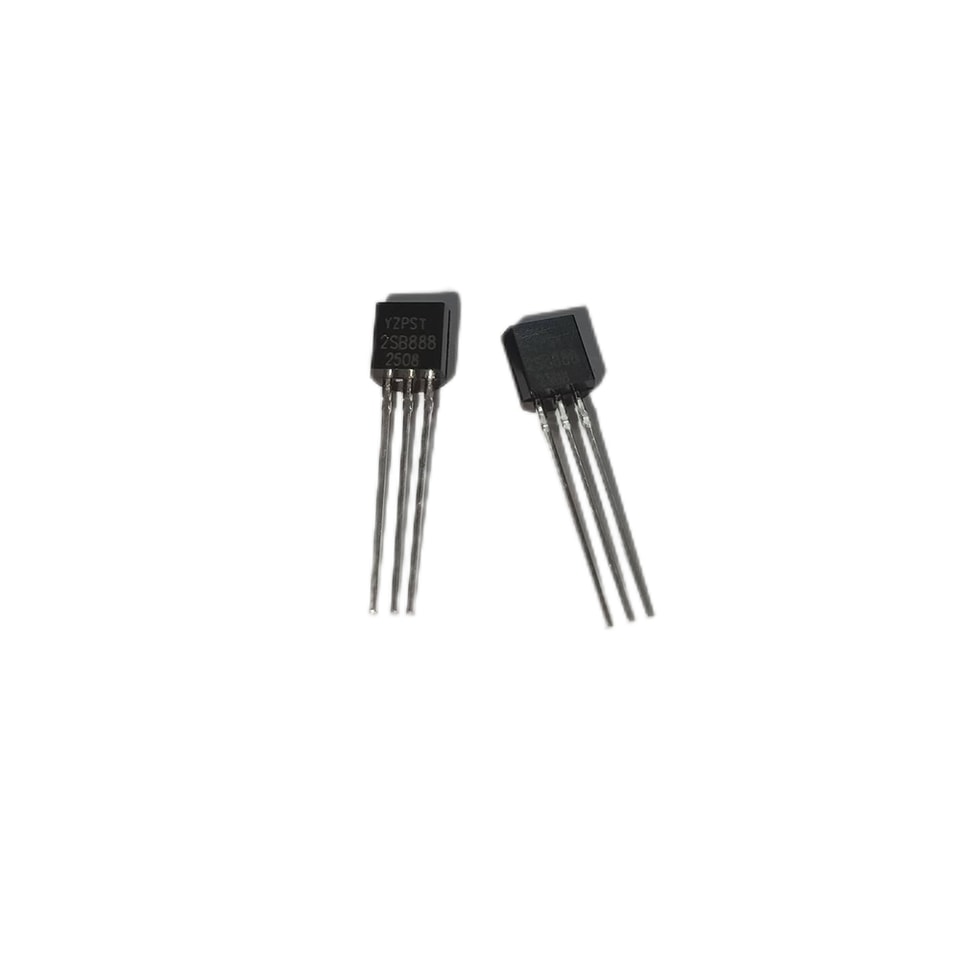

رقم القطعة: YZPST-2SB888
ترانزستور دارلنغتون سيليكوني مستوي زراعي PNP
التطبيقات
مشغلات المحركات، ومشغلات مطارق الطابعات، ومشغلات المرحلات، والتحكم في منظم الجهد.
الميزات
كسب تيار مستمر عالٍ (5000 أو أكثر).
قدرة تيار كبيرة ونطاق تشغيل آمن واسع (ASO).
جهد تشبع منخفض: VCE(sat)=–0.8V نموذجي.
مطلق الحد الأقصى المطلقة عند Ta = 25˚C
الرمز | المعلمة | الظروف | المطلقة | الوحدة |
VCBO | جهد المجمع إلى القاعدةالجهد |
| –80 | V |
V CEO | جهد المجمع إلى الباعثالجهد |
| –50 | V |
VEBO | جهد الباعث إلى القاعدة |
| –10 | V |
IC | تيار المجمع |
| –0.7 | A |
ICP | تيار المجمع (نبضي) |
| –2 | A |
PC | المسموح به المجمع التبديد |
| 600 | mW |
Tj | الوصلة الحرارة |
| 150 | ˚C |
Tstg | درجة حرارة التخزين |
| –55 إلى +150 | ˚C |
الكهربائية الخصائص عند Ta = 25˚C
الرمز | المعلمة | الظروف | المطلقة | الوحدة | ||
الحد الأدنى | نموذجي | الحد الأقصى | ||||
ICBO | انقطاع المجمع التيار | V CB=–40V، IE=0 |
|
| –0.1 | µA |
IEBO | قطع الباعث التيار | VEB=–8V، IC=0 |
|
| –0.1 | µA |
h FE1 | تيار مستمر التيار الكسب | VCE=–2V، IC=–50mA | 5000 |
|
|
|
h FE2 | VCE=–2V، IC=–500mA | 3000 |
|
|
| |
fT | كسب-عرض النطاق المنتج | VCE=–5V، IC=–50mA |
| 170 |
| MHz |
Cob | مخرج السعة | V CB=–10V، f=1MHz |
| 16 |
| بيكوفاراد |
VCE(sat) | جهد التشبع بين المجمع والباعث | IC=–100mA، IB=–0.1mA |
| –0.8 | –1.2 | V |
V BE(sat) | جهد التشبع بين القاعدة والباعثالجهد | IC=–100mA، IB=–0.1mA |
| –1.3 | –2.0 | V |
V(BR)CBO | انهيار المجمع-القاعدة Breakdown Voltage | IC=–10µA، IE=0 | –80 |
|
| V |
V(BR)CEO | انهيار المجمع-الباعث Breakdown Voltage | IC=–1mA، R BE=∞ | –50 |
|
| V |
V(BR)EBO | الباعث إلى القاعدة جهد الانهيار | IE=–10µA، IC=0 | –10 |
|
| V |
