الصور المرئية للمنتج01 / المعرض
مكوّن قدرة
YZPST-ZPK20A-1800V
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية

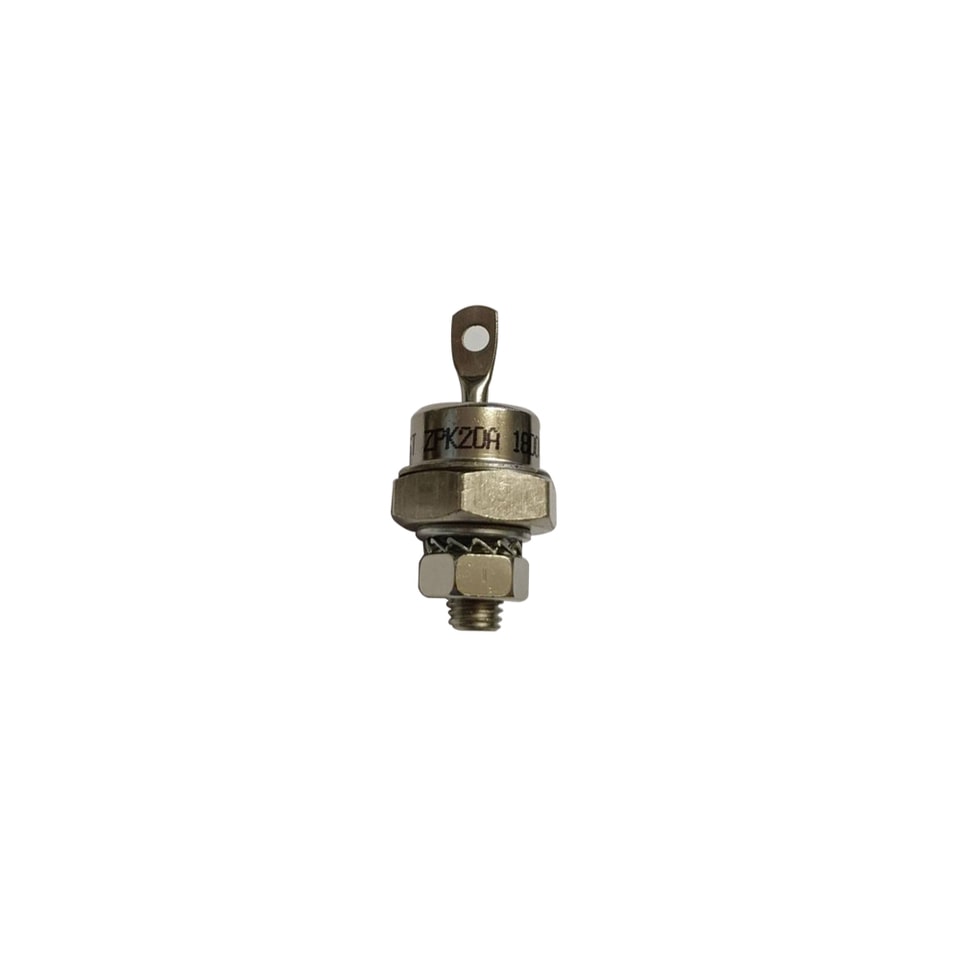

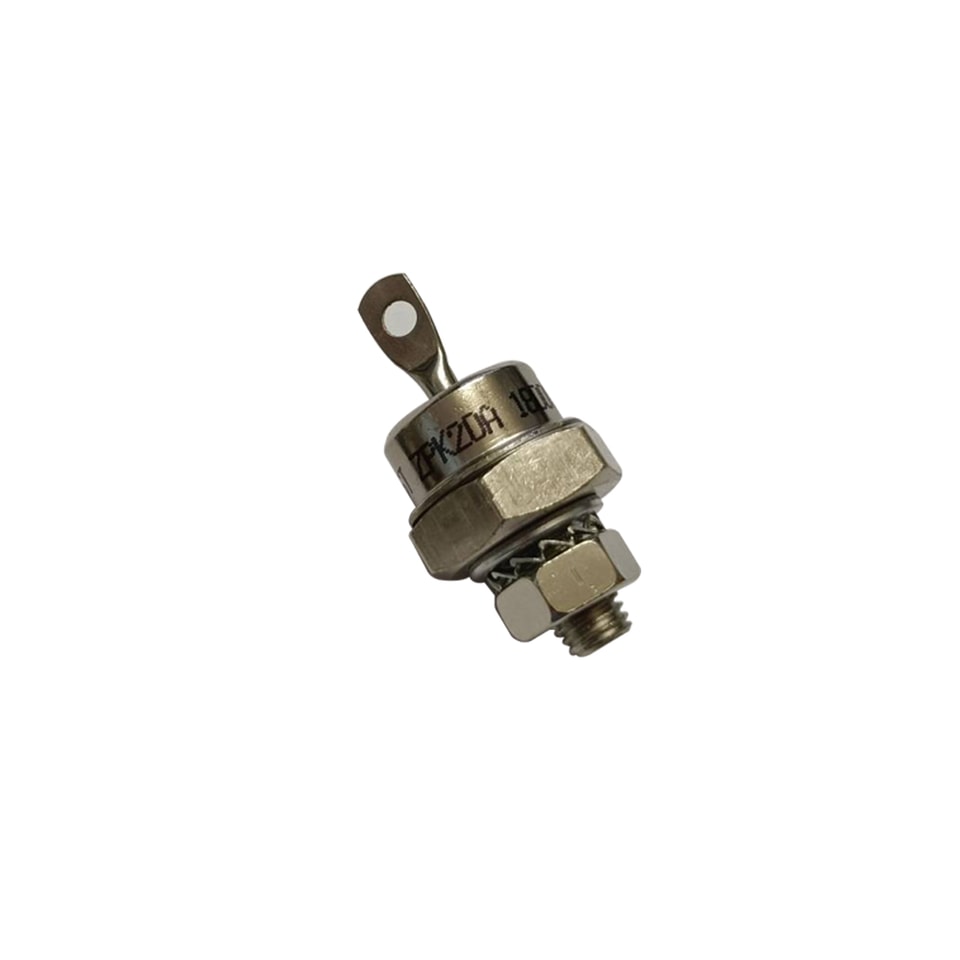

ثنائي استعادة سريعة STUD
النوع: YZPST-ZPK20A/1800V
التوصيل الأمامي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
| الذروة المتكررة الجهد العكسي | VRRM | 1800 | V | Tc=125oC | ||
| غير متكرر الذروة عكسي الجهد | VRSM | 1900 | V | Tc=125oC | ||
| أقصى متوسط تيار أمامي | IF(AV) | 20 | A | موجة جيبية،180o | ||
| التوصيل، Tc120oC | ||||||
| الحد الأقصى التيار الأمامي الفعّال (RMS) | IF(القيمة الفعالة) | 38 | A | القيمة الاسمية | ||
| الحد الأقصى للقيمة العظمى الأمامية لنبضة واحدة، تيار الاندفاع غير المتكرر | IFSM | 240 | A | 10.0 مللي ثانية (50Hz)، نصف موجة جيبية، Tj = Tj MAX | ||
| الحد الأقصى I2tfor التأمين بالصهر | I2t | 400 | A2s | |||
| أقصى هبوط في الجهد الأمامي | VF | 1.95 | V | IF = 60A; Tj = 25oC | ||
| جهد العتبة | VF0 | 1.08 | V | Tj = Tj MAX | ||
| الميل المقاومة | rt | 6.33 | ملي أوم | Tj = Tj MAX |
المواصفات الحرارية والميكانيكيةالمواصفات
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
| الذروة العكسية المتكررة التسرب and حالة الإيقاف | IRRM | 10 | mA | |||
| درجة حرارة التشغيل | Tj | -40 | 125 | oC | ||
| درجة حرارة التخزين | Tstg | -40 | 150 | oC | ||
| الحد الأقصى الاستعادة زمن الاسترداد | Trr | 1500 | ns | IF=70A,tp=170us | ||
| شحنة الاستعادة العكسية الشحنة | Qrr | - | ميكروكولوم | |||
| المقاومة الحرارية - الوصلة إلى الحالة | RΘ (j-c) | 0.6 | - | ك/W | ||
| الحرارية مقاومة - الهيكل إلى المبدد الحراري | RΘ (c-s) | 0.25 | - | oC/W | ||
| قوة التركيب | P | 2.2 | نيوتن·متر | ± 20% | ||
| الوزن | واط | - | - | - | g | من نحن |
| نمط الهيكل | - | انظر جدول المخطط المخطط |

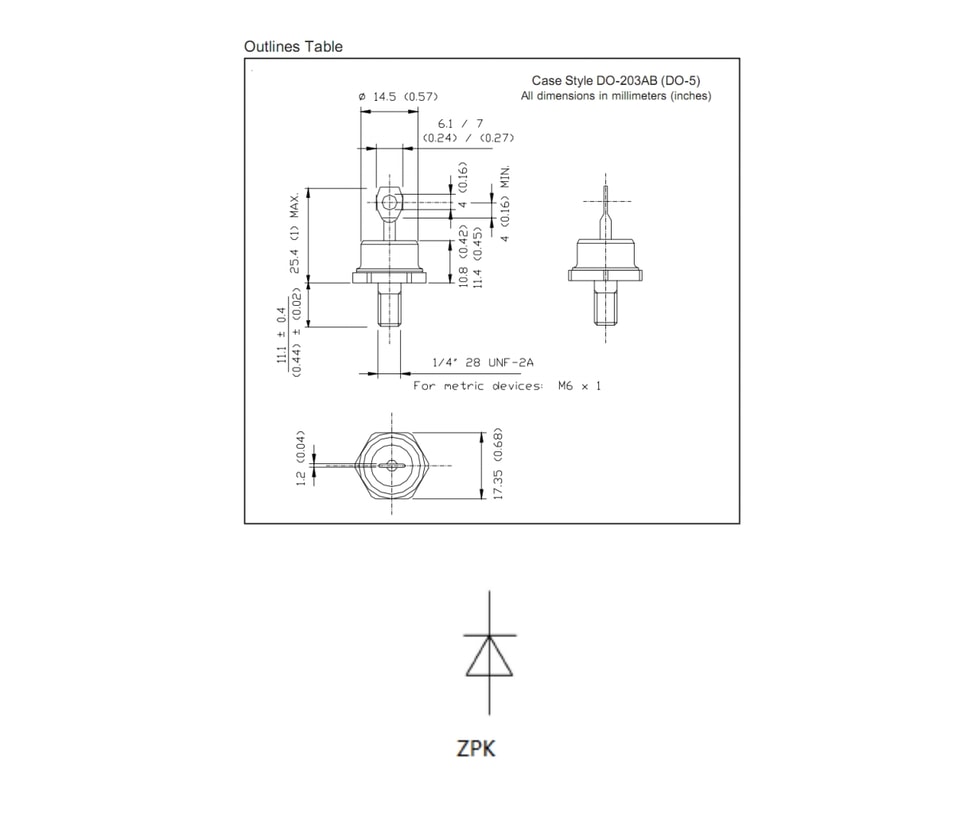

مخطط الغلاف الخارجي و الأبعاد：
لا يتوفر أي محتوى إضافي للمنتج.
