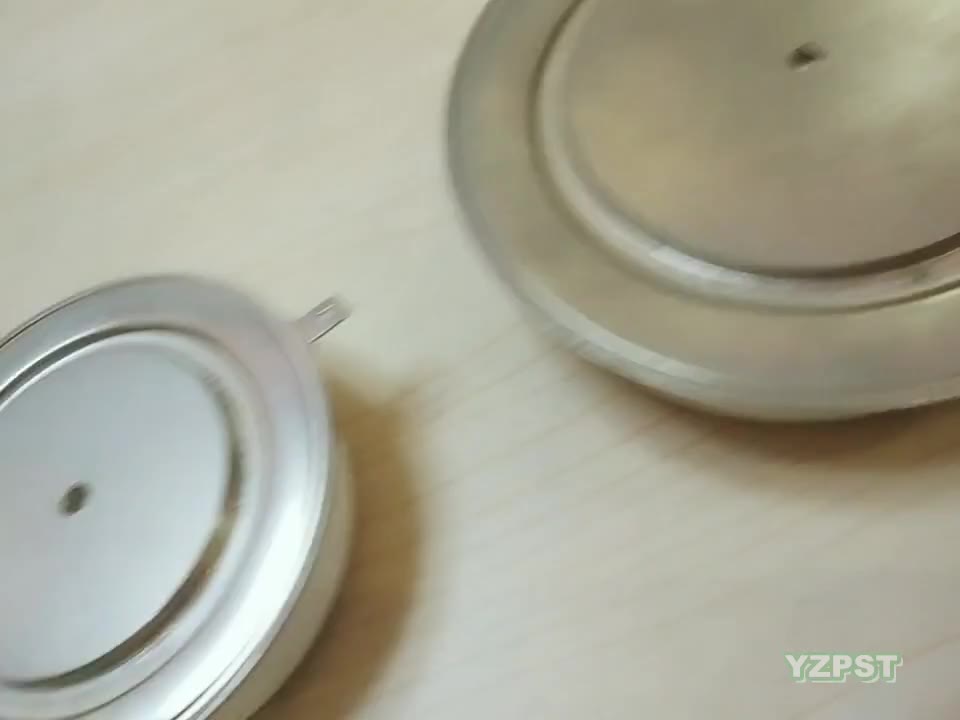

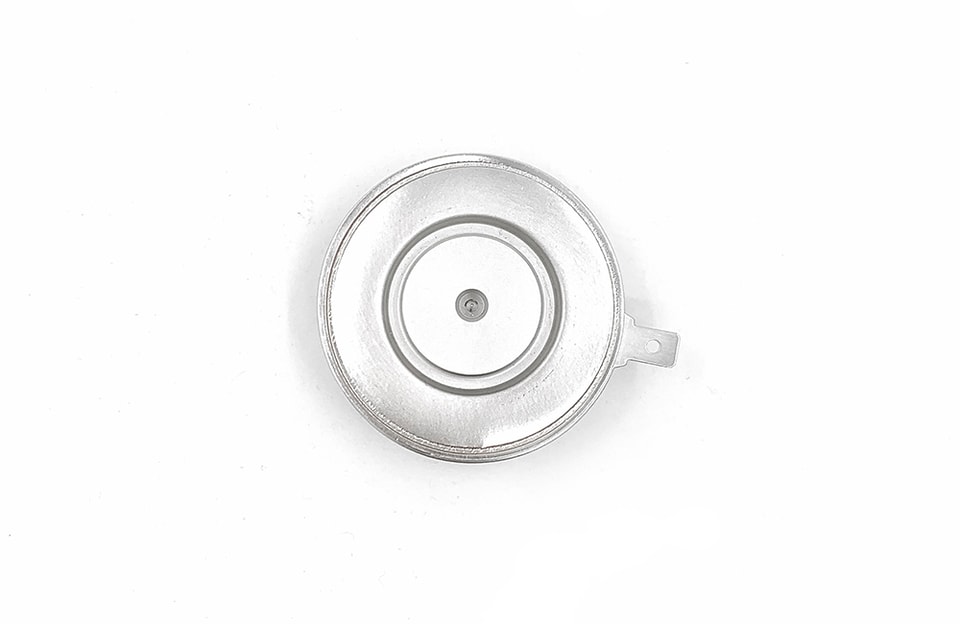

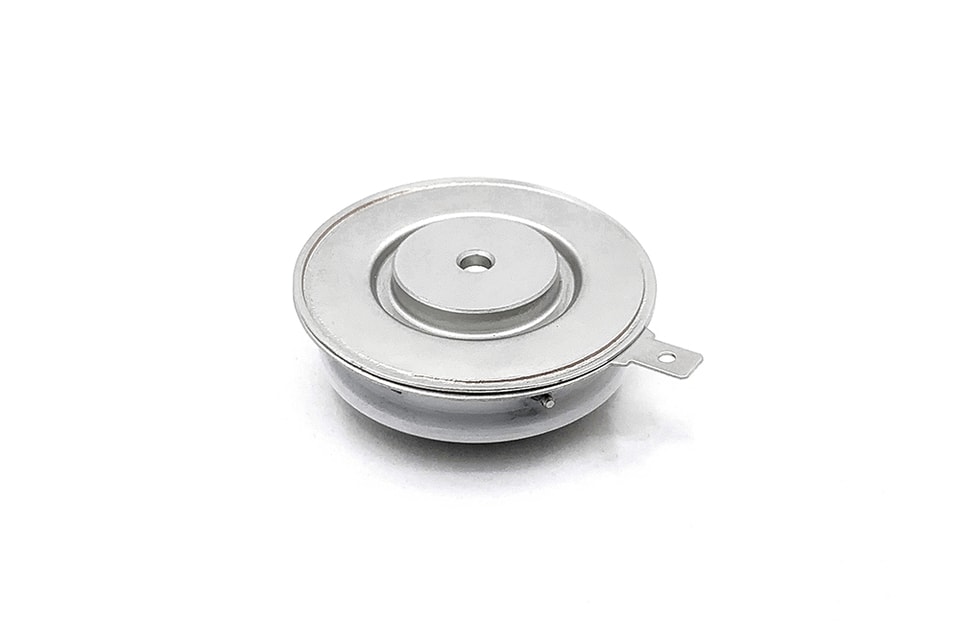

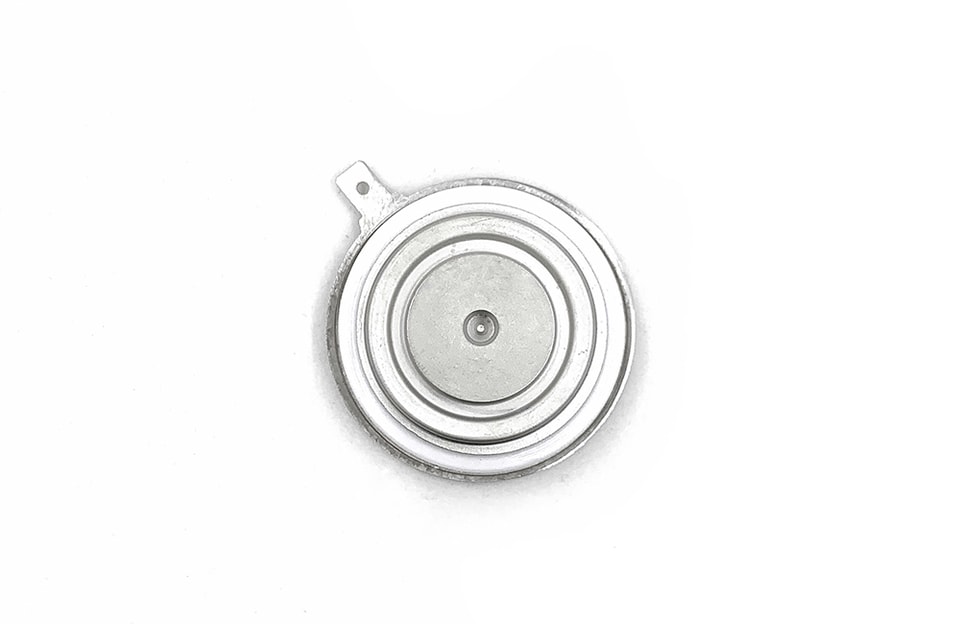

YZPST-ST280CH04
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الميزات:
تصميم منتشر بالكامل
قدرات تيار عالية
قدرات عالية لتحمل تيار الاندفاع
قدرات جهد عالية
dv/dt مرتفع
تيار بوابة منخفض
بوابة ديناميكية
ممانعة حرارية منخفضة
حجم مدمج ووزن خفيف
التطبيق
محركات قدرة عالية
التحكم في محركات التيار المستمر
مزودات طاقة عالية الجهد
الحجب - حالة الإيقاف
VRRM (1) | VDRM (1) | VRSM (1) |
400 | 400 | 500 |
VDRM = جهد الذروة المتكرر في حالة الإيقاف
VRSM = جهد الذروة العكسي غير المتكرر (2)
تسرب الذروة العكسي المتكرر وتيار التسرب في حالة الإيقاف | IRRM / IDRM | 8mA 75 mA (3) |
المعدل الحرج لارتفاع الجهد | dV/dt (4) | 500 فولت/مللي ثانية |
جميع القيم الاسمية محددة عند Tj=25 درجة مئوية ما لم يُذكر خلاف ذلك.
(1) جميع القيم الاسمية للجهد محددة عند تطبيق موجة جيبية 50/60 هرتز ضمن نطاق درجة الحرارة من -40 إلى +125 درجة مئوية.
(2) عرض نبضة أقصى 10 مللي ثانية
(3) القيمة القصوى عند Tj = 125 درجة مئوية.
(4) القيمة الدنيا للموجات الخطية والأسية حتى 80% من VDRM المقنن. البوابة مفتوحة. Tj = 125 درجة مئوية.
(5) قيمة غير متكررة.
(6) تم تحديد قيمة di/dt وفقًا للمعيار EIA/NIMA RS-397، القسم 5-2-2-6. والقيمة المحددة تكون بالإضافة إلى القيمة المتحصلة من دائرة زنبرية، تتكون من مكثف 0.2 ميكروفاراد ومقاومة 20 أوم على التوازي مع الثايرستور قيد الاختبار.
يمكن لـ YZPST توفير القائمة التالية من الثايرستورات
| عائلة الأجهزة الخاصة بأفران الحث | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| عائلة الثايرستور للتحكم في الطور | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| عائلة الثايرستور العاكس | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| عائلة الثنائيات | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| عائلة الوحدات | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| عائلة أجهزة الـStud | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
التوصيل - في حالة التشغيل
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
أقصى قيمة متوسطة لتيار حالة التوصيل | IT(AV) | 185 | A | موجة جيبية، توصيل 180°، Tc=110°م | ||
القيمة الفعالة لتيار حالة التشغيل | ITRMS | 1130 | A | القيمة الاسمية | ||
تيار اندفاعي قمي واحد (غير متكرر) التيار | ITSM |
-
6
| kA kA | 8.3 مللي ثانية (60 هرتز)، موجة جيبية- الشكل، توصيل 180°، Tj = 125 °C 10.0 مللي ثانية (50 هرتز)، موجة جيبية- الشكل، توصيل 180°، Tj = 125 °C | ||
I²t | I²t | 180×10^3 | A²s | 8.3 مللي ثانية |
جهد العتبة | VT(T0) | 0.84 | V | |||
مقاومة الميل | rT | 0.50 | ملي أوم |
تيار الالتقاط | IL | 1000 | mA | VD = 12 فولت؛ RL= 12 أوم | ||
تيار الاستمرار | IH | 600 | mA | VD = 12 فولت؛ I = 2.5 A | ||
ذروة جهد حالة التوصيل | VTM | 1.35 | V | ITM = 1000 A؛ Tj = 150 °C | ||
المعدل الحرج لارتفاع التيار (5، 6) | di/dt | 1000 | A/ms | التحويل من VDRM ≤ 1000 فولت، غير متكرر | ||
المعدل الحرج لارتفاع التيار (6) | di/dt | - | A/ms | التحويل من VDRM ≤ 1000 فولت |
التحكم البوابي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
القدرة القصوى المبددة في البوابة | PGM | 10 | W | |||
متوسط القدرة المبددة في البوابة | PG(AV) | 2 | W | |||
تيار البوابة الأقصى | IGM | 3 | A | |||
تيار البوابة اللازم لبدء تشغيل جميع الوحدات | IGT | 150 | mA | VD = 10 فولت؛IT=3A؛Tj = +25 °C | ||
جهد البوابة اللازم لبدء تشغيل جميع الوحدات | VGT | 3. | V | VD = 10 فولت؛IT=3A؛Tj = +25 °C | ||
جهد الذروة السالب | VRGM | - | V |
ديناميكي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | |
زمن التأخير | tgd | - | ms | VD=67% VDRM، IT=2000A، di/dt=60A/us، IFG=2A، tr=0.5us، Tj=25C | ||
زمن التشغيل | tgt | - | - | |||
زمن الإيقاف (مع VR = -5 فولت) | tq | - | 100 | - | ms | ITM=300A، tp=500us، di/dt=20A/us، Vr=50V، Vdr=67%VDRM، dVdr/dt=20V/us |
تيار الاسترداد العكسي | Irm | - | A | ITM=4000A، tp=2000us، di/dt=60A/us |
الخصائص والقيم الحرارية والميكانيكية
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
درجة حرارة التشغيل | Tj | -40 | +150 | °C | ||
درجة حرارة التخزين | Tstg | -40 | +150 | °C | ||
المقاومة الحرارية - من الوصلة إلى الغلاف | RQ (j-c) |
0.17
-
| كلفن/واط | تبريد من الجانبين تبريد من جهة واحدة | ||
المقاومة الحرارية - من العلبة إلى المبدد الحراري | RQ (c-s) |
0.033
-
| كلفن/واط | تبريد من الجانبين * تبريد من جانب واحد * | ||
المقاومة الحرارية - من الوصلة إلى الغلاف | RQ (j-s) |
-
-
| °C/W | تبريد من الجانبين تبريد من جهة واحدة | ||
قوة التركيب | F | - | - | 4.9 | kN | |
الوزن | W | 50 | g | حوالي |
* يجب أن تكون أسطح التركيب ملساء ومسطحة ومشحّمة
ملاحظة: بالنسبة إلى مخطط العلبة والأبعاد، راجع رسم مخطط العلبة في الصفحة 3 من هذه البيانات الفنية
رمز | A | B | C | D | H |
مم | 41 | 19 | 36 | 3.5×1.8 | 14±1 |
يمكن لـ YZPST توفير القائمة التالية من ثايرستورات التحكم في الطور المكافئة(الأنواع الكبسولية)
النوع | IT(AV) | VDRM/VRR M | ITSM @TVJM &10ms | IDRM/IR RM (max) | VTM(max) | Tvj | Rthjc | F±10% | |
Tj=125°C | ITM | VTM | |||||||
A | V | KA | mA | A | V | °C | K/W | KN | |
C380 | 250 | 400-1600 | 3.5 | 20 | 1500 | 2.8 | 125 | 0.11 | 5 |
C430 | 680 | 400-1600 | 8 | 20 | 3000 | 2.4 | 125 | 0.06 | 10 |
C431 | 600 | 1200-1800 | 5.9 | 30 | 3000 | 2.6 | 125 | 0.06 | 10 |
C440 | 900 | 400-1600 | 12 | 35 | 3000 | 1.65 | 125 | 0.04 | 15 |
C441 | 750 | 1400-2200 | 10 | 35 | 3000 | 2 | 125 | 0.04 | 15 |
C450 | 1640 | 400-1600 | 26 | 45 | 3000 | 1.4 | 125 | 0.02 | 25 |
C451 | 1500 | 1400-2200 | 20.8 | 45 | 3000 | 1.7 | 125 | 0.02 | 25 |
C701 | 1250 | 1200-2100 | 16.6 | 65 | 3000 | 1.7 | 125 | 0.02 | 25 |
C702 | 100 | 2400-3200 | 20.5 | 150 | 3000 | 1.85 | 125 | 0.02 | 25 |
SDT122 | 950 | 3500-4000 | 14.7 | 75 | 1000 | 1.6 | 125 | 0.02 | 25 |
C781 | 2500 | 1200-2100 | 41.5 | 150 | 2000 | 1.2 | 125 | 0.01 | 36 |
C782 | 2300 | 2200-2600 | 32 | 150 | 2000 | 1.35 | 125 | 0.01 | 36 |
C784 | 1650 | 3600-4500 | 24 | 200 | 2000 | 1.85 | 125 | 0.01 | 36 |
C789 | 1200 | 5500-6000 | 20 | 200 | 2000 | 2.3 | 115 | 0.01 | 36 |
