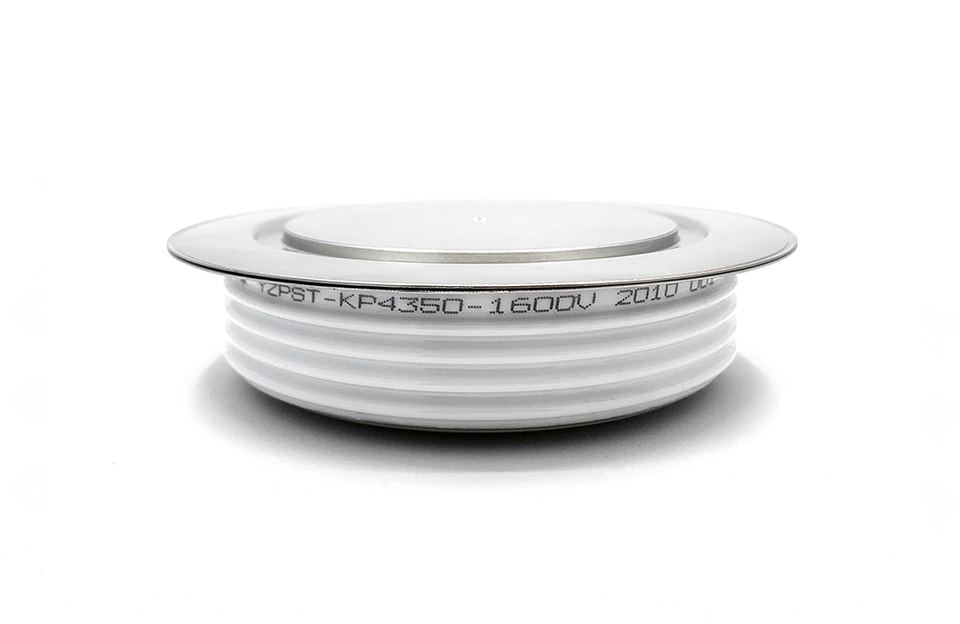

YZPST-KP4350-1600V

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

الظروف

متوسط قيمة تيار حالة التوصيل

IT(AV)

4350

A

موجة جيبية، توصيل 180o، TS=70oC

ITSM

A

I²t

I²t

11.9x106

A²s

10.0 msec

تيار الالتقاط

IL

1000

mA

VD = 12 فولت؛ RL= 12 أوم

تيار الاستمرار

IH

450

mA

VD = 12 فولت؛ I = 2.5 A

ذروة جهد حالة التوصيل

VTM

1.5

V

di/dt

200

A/ms

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

الظروف

القدرة القصوى المبددة في البوابة

PGM

200

W

tp = 40 us

متوسط القدرة المبددة في البوابة

PG(AV)

5

W

تيار البوابة الأقصى

IGM

15

A

تيار البوابة اللازم لبدء تشغيل جميع الوحدات

IGT

30

جهد البوابة اللازم لبدء تشغيل جميع الوحدات

VGT

0.30

جهد الذروة السالب

VGRM

15

V

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

الظروف

زمن التأخير

td

3.0

2.5

ms

ITM = 50 A; VD = 1500 V
نبضة البوابة: VG = 20 V; RG = 20 أوم; tr = 0.1 ms; tp = 20 ms

زمن الإطفاء (مع VR = -50 V)

tq

400

ms

ITM = 250 A; di/dt = 25 A/ms;
VR ³ -50 V; dV/dt المُعاد تطبيقه = 30 V/ms خطيًا حتى 67% من VDRM; VG = 0;
Tj = 125 °C; نسبة التشغيل ³ 0.01%

شحنة الاستعادة العكسية

Qrr

A

ITM = 500 A; di/dt = 5 A/ms;
VR ³ -50 V، Tj = 25 °C;

المعلمة

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

الظروف

درجة حرارة التشغيل

Tj

-40

+125

°C

درجة حرارة التخزين

Tstg

-40

+150

°C

المقاومة الحرارية - من الوصلة إلى المبدد

RQ (j-s)

0.0075

°C/W

تبريد من الجانبين
تبريد من جانب واحد

قوة التركيب

P

98

113

kN

الوزن

W

2.0

كغ.

رمز

A

B

C

E

بوصة

3.9 3

5.90

5.19

1.37

مم

100

150

132

35±1.0

النوع

IT(AV)

VDRM/VRR M

ITSM @TVJM &10ms

IDRM/IR RM (max)

VTM(max)

Tvj

Rthjc

F±10%

Tj=125°C

ITM

VTM

A

V

KA

mA

A

V

°C

K/W

KN

C380

250

400-1600

3.5

20

1500

2.8

125

0.11

5

C430

680

400-1600

8

20

3000

2.4

125

0.06

10

C431

600

1200-1800

5.9

30

3000

2.6

125

0.06

10

C440

900

400-1600

12

35

3000

1.65

125

0.04

15

C441

750

1400-2200

10

35

3000

2

125

0.04

15

C450

1640

400-1600

26

45

3000

1.4

125

0.02

25

C451

1500

1400-2200

20.8

45

3000

1.7

125

0.02

25

C701

1250

1200-2100

16.6

65

3000

1.7

125

0.02

25

C702

100

2400-3200

20.5

150

3000

1.85

125

0.02

25

SDT122

950

3500-4000

14.7

75

1000

1.6

125

0.02

25

C781

2500

1200-2100

41.5

150

2000

1.2

125

0.01

36

C782

2300

2200-2600

32

150

2000

1.35

125

0.01

36

C784

1650

3600-4500

24

200

2000

1.85

125

0.01

36

C789

1200

5500-6000

20

200

2000

2.3

115

0.01

36
