YZPST-BT152X-600R
BT152-600R/800R
هيكل ميزا واحد TO-220F 600V BT152X-600R ترياك
YZPST-BT152X-600R
- ميزات المنتج
جهاز ثنائي الاتجاه السيليكون بنية من أربع طبقات NPNP،
P+ على عزل التسرب من خلال الانتشار،
هيكل ميزا واحد (Single Mesa),
عملية تصفية زجاج الطاولة،
الكهرباء الخلفية (الأنود) كهرباء: Ti-Ni-Ag
القدرة العالية على مقاومة الصدمات الحالية
الأغراض الرئيسية
مفتاح التيار المتناوب،
محول الطاقة AC DC،
التحكم في التدفئة الكهربائية
التحكم في سرعة المحرك
الحزمة
TO-220M1 TO-220F
الوصف1
إغلاق بسحاب
بلوفرات رياضية بسحاب 1/5 للرجال. نسيج مطاطي خفيف الوزن وسريع الجفاف
لأداء متفوق.
مقاس عادي - مقاسات قياسية أمريكية. مقاس رياضي يجلس بشكل مقرب إلى
الجسم
لمجموعة واسعة من الحركة، مصمم لتحقيق الأداء الأمثل والراحة طوال اليوم.
الميزات - إغلاق بسحاب ربعي؛ فتحات الإبهام على الأكمام الطويلة للحفاظ عليها
في
مكانها أثناء التمرين
هيكل ميزا واحد YZPST-BT152X-600R TO-220F 600V BT152X-600R ترياك
BT152-600R/800R
هيكل ميزا واحد TO-220F 600V BT152X-600R ترياك
YZPST-BT152X-600R
-
ميزات المنتج
جهاز ثنائي السيليكون ذو هيكل أربع طبقات NPNP
P+ على طريق التشتت من خلال العزل
هيكل ميزا واحد (Single Mesa)
عملية تصفية الزجاج على الطاولة
الكهرباء الخلفية (الأنود) المعدنية: Ti-Ni-Ag
القدرة العالية على مقاومة الصدمات الحالية
"الأغراض الرئيسية"
"مفتاح التيار المتناوب"
"محول الطاقة المترددة إلى مستمرة"
"التحكم في التدفئة الكهربائية"
"تحكم سرعة المحرك"
"الحزمة"
"TO-220M1 TO-220F"
""
"الميزة الرئيسية (Tj=25℃)"
| "الرمز" | القيمة | الوحدة |
| أنا T (RMS) | 20 | A |
| V دي آر إم V RRM | 600/800 | V |
| أنا GT | \ 200 | uA |
التقييمات المطلقة (القيم الحدية)
| "الرمز" | المعلمة | القيمة | الوحدة |
| أنا T (RMS) | تيار التشغيل على الحالة الثابتة (180 \u00b0 زاوية التوصيل | 20 | A |
| أنا تي (AV) | تيار التشغيل العابر (AV) 180 \u00b0 زاوية التوصيل | 13 | A |
| أنا TSM | ذروة التيار العابر غير المتكرر (tp=10ms) | 200 | A |
| التيار (tp=10ms) | |||
| أنا GM | تيار بوابة الذروة (tp= 20us) | 4 | A |
| P GM | قمة البوابة الكهربائية | 5 | W |
| P G ( AV ) | الطاقة المتوسطة للبوابة | 1 | W |
| Tstg | درجة حرارة التخزين | 110 | ℃ |
| Tj | التشغيل الاتصال درجة الحرارة | 85 |
المقاومات الحرارية
| "الرمز" | المعلمة | القيمة | الوحدة | |
| TO-220M1 | 2.2 | |||
| Rth (j-c) | تقاطع إلى الحالة | TO-220F | 2.5 | ℃ /واط |
الخصائص الكهربائية (Tj=25℃ ما لم يذكر خلاف ذلك)
| "الرمز" | ظروف الاختبار | القيمة | الوحدة | |||
| الحد الأدنى | نوع | الحد الأقصى | ||||
| أنا GT | V D =12V، R L =33 Ω | ---- | 5 | 25 | مللي أمبير | |
| V GT | V D =12V، R L =33 Ω | ----- | ----- | 1.3 | V | |
| V جي دي | V D = V دي آر إم , آر L =3.3ك Ω , آر جي كي =1ك Ω , Tj =125℃ | 0.2 | ----- | ----- | V | |
| أنا إتش | أنا T =500ملي أمبير | ----- | ----- | 30 | مللي أمبير | |
| أنا L | أنا G =1.2I GT | ----- | ----- | 60 | مللي أمبير | |
| d V /dt | V D =67% V دي آر إم , GateOpen , Tj =110℃ | 500 | v/ s | |||
| ----- | ----- | |||||
| V TM | أنا T =30A، tp=380 s | ----- | ----- | 1.6 | V | |
| d أنا /dt | أنا G =2I GT | 50 | ----- | ----- | A/ s | |
| أنا 2 T | Tp=10ms | ----- | ----- | 200 | A 2 S | |
| T j =25℃ | ----- | ----- | 10 | μA | ||
| أنا دي آر إم | V D =V دي آر إم | T j =125℃ | ----- | ----- | 1 | مللي أمبير |
| T j =25℃ | ----- | ----- | 10 | μA | ||
| أنا RRM | V آر = V RRM | T j =125℃ | ----- | ----- | 1 | مللي أمبير |

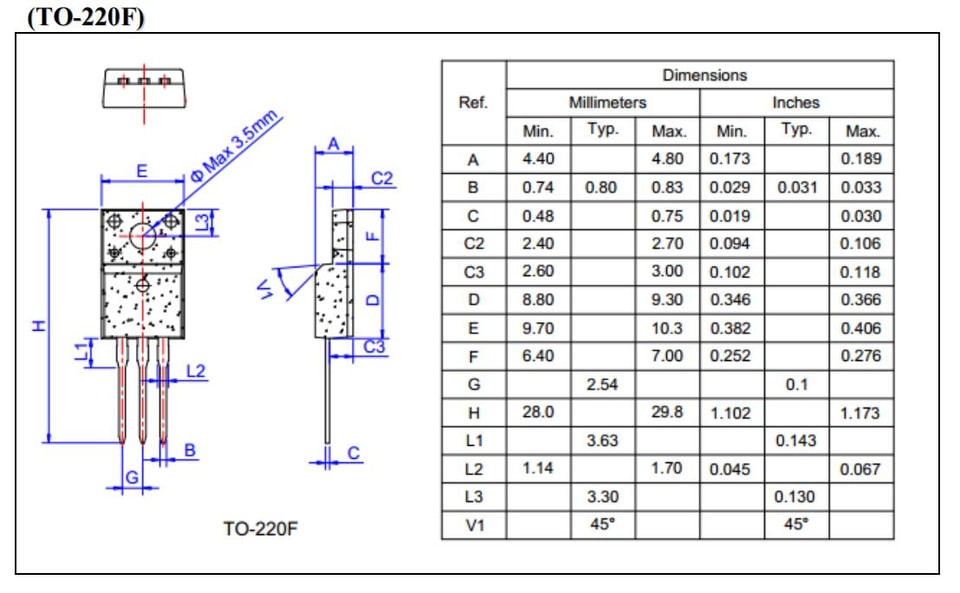

قياس الحزمة
((TO--220F))
