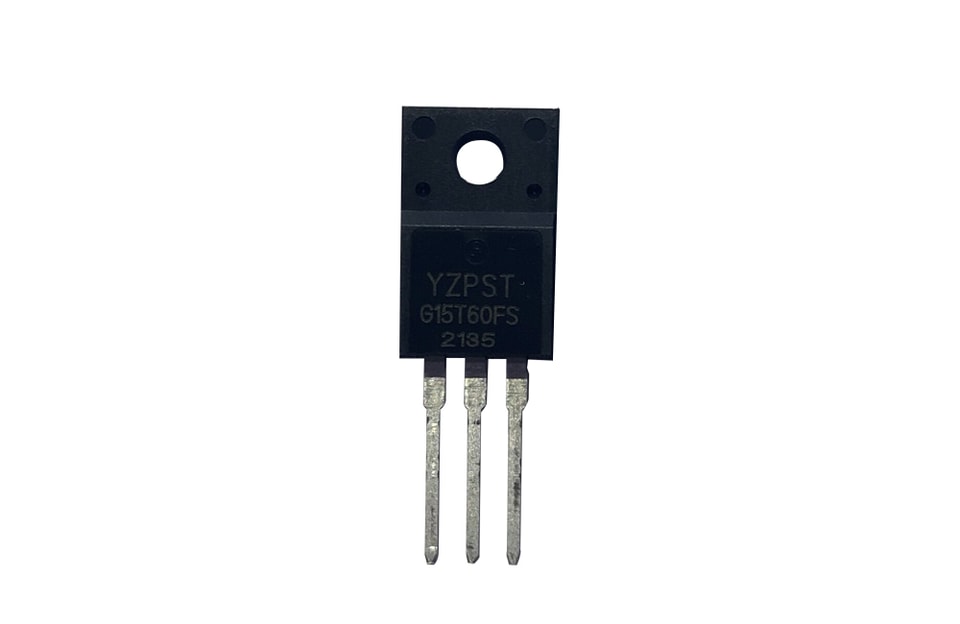

YZPST-G15T60FS

✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات

البريد الإلكترونيinfo@yzpst.net

الهاتف+86 138 0527 8321

اطلب عرض سعر فني↗

نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

مركز المستندات

التنزيلات والملفات الفنية

YZPST-G15T60FS-K283.pdfتنزيل ↘

الميزات

600V، 15A

VCE(sat)(typ.)=1.8V@VGE=15V,IC=15A

تبديل عالي السرعة التبديل

كفاءة أعلى للنظام الكفاءة

إيقاف سلس للتيار موجات

مربع RBSOA

الوصف العام

YZPST ترانزستورات IGBT ذات الخندق من YZPST توفر خسائر أقل وكفاءة طاقة أعلى في تطبيقات مثل التسخين الحثي (IH)، ومزودات الطاقة غير المنقطعة (UPS)، والعاكسات العامة، وغيرها من تطبيقات التبديل اللين.

التصنيفات المطلقة القصوى

الرمز	المعلمة	القيمة	الوحدات
VCES	جهد المجمع-الباعث	600	V
VGES	جهد البوابة-الباعث	+ 20	V
IC	تيار المجمع المستمر (TC=25 ℃)	14	A
IC	تيار المجمع المستمر (TC=100℃)	8	A
ICM	تيار المجمع النبضي (ملاحظة 1)	45	A
IF	تيار التوصيل الأمامي المستمر للديود (TC=100 ℃)	8	A
IFM	تيار التوصيل الأمامي الأقصى للديود (ملاحظة 1)	45	A
tsc	زمن تحمل الدائرة القصيرة	10	us
PD	القدرة المبددة القصوى (TC=25 ℃)	28	واط
PD	القدرة المبددة القصوى (TC=100℃)	11	واط
TJ	نطاق درجة حرارة الوصلة أثناء التشغيل	-55 إلى +150	℃
TSTG	نطاق درجة حرارة التخزين	-55 إلى +150	℃

الخصائص الحرارية

الرمز	المعلمة	الحد الأقصى	الوحدات
Rth j-c	المقاومة الحرارية، من الوصلة إلى العلبة لـ IGBT	4.4	℃/ W
Rth j-c	المقاومة الحرارية، من الوصلة إلى العلبة للديود	5.2	℃/ W
Rth j-a	المقاومة الحرارية، من الوصلة إلى الوسط المحيط	65	℃/ W
