مكوّن قدرة

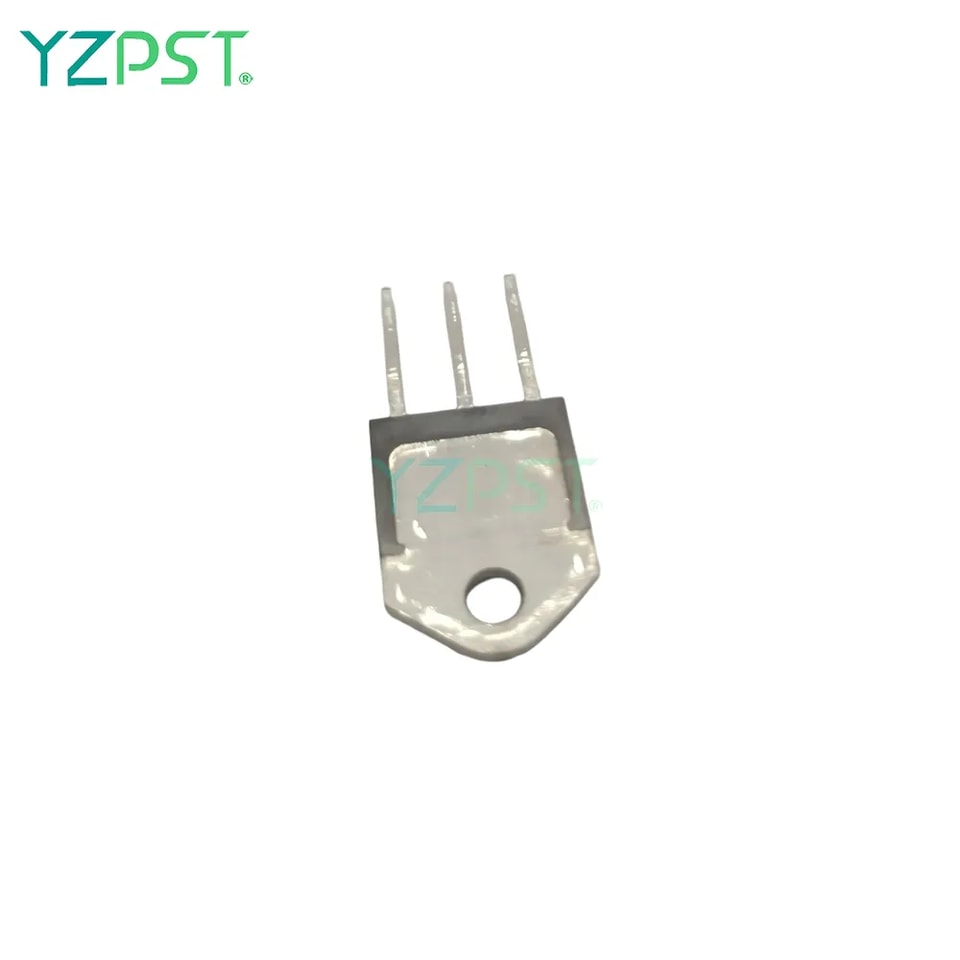

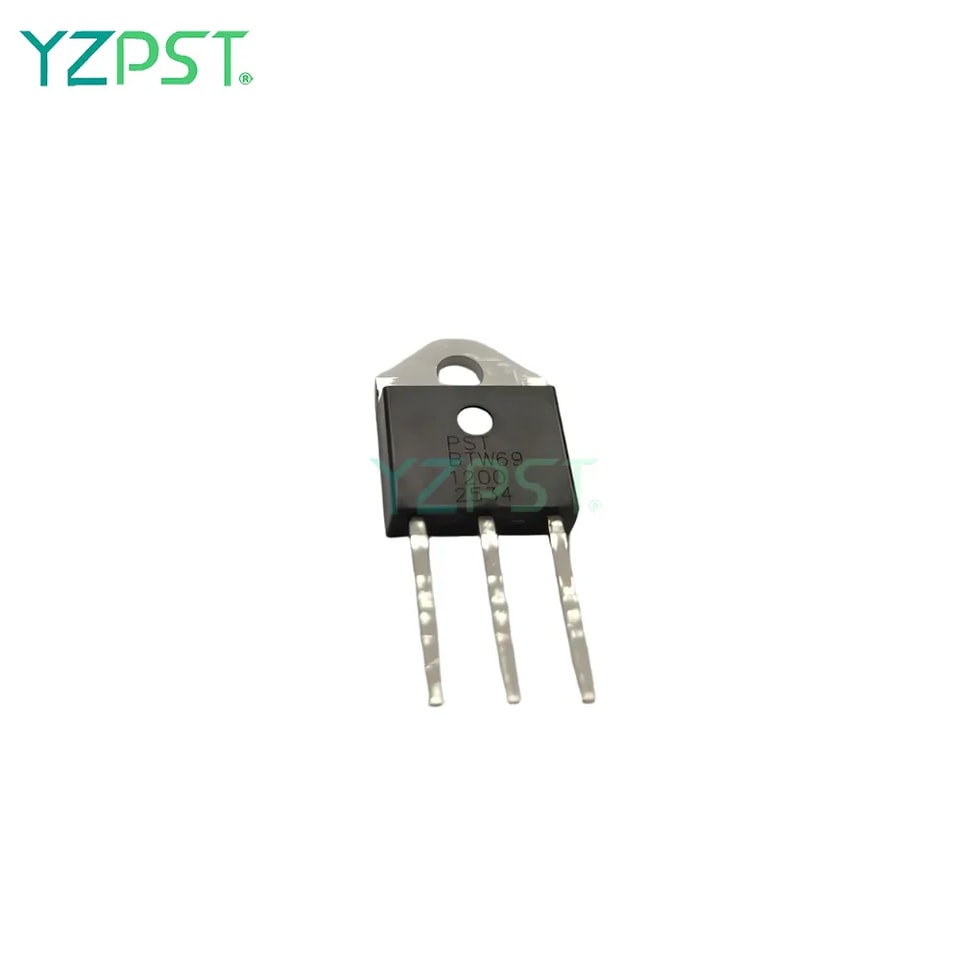

YZPST-BTW69-1200
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
ثايرستورات YZPST-BTW69-1200
كثافة تيار عالية بفضل تقنية الحافة المزدوجة.

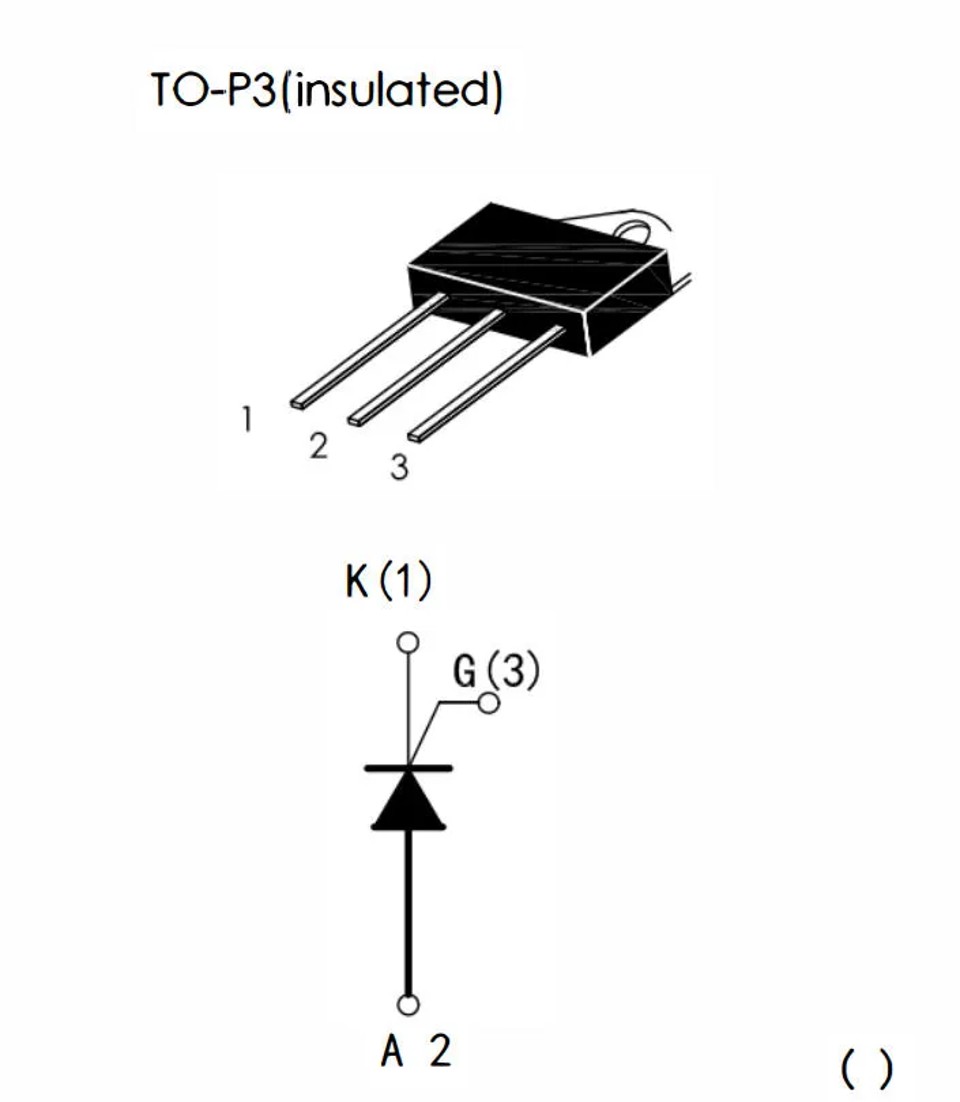

سلسلة من المقومات السيليكونية المتحكم بها TO-P3 (معزولة)
مصممة خصيصًا لتطبيقات التبديل عالي القدرة والتحكم في الطور.
هذه السلسلة مناسبة للتطبيقات العامة التي تتطلب حساسية عالية للبوابة.
توفر جهد عزل RMS مقداره 2500 فولت من جميع الأطراف الثلاثة إلى المبدد الحراري الخارجي.
الميزات الرئيسية
| الرمز | القيمة | الوحدة |
| IT(RMS) | 50 | A |
| IGT | ≤80 | mA |
| VTM | ≤1.8 | V |
| المعلمة | الرمز | القيمة | الوحدة | |
| نطاق درجة حرارة الوصلة أثناء التخزين | Tstg | -40 إلى +150 | ℃ | |
| نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40 إلى +125 | ℃ | |
| جهد الذروة المتكرر في حالة الإيقاف Tj=25℃ جهد الذروة العكسي المتكرر Tj=25℃ | VDRM VRRM | V | ||
| BTW69-1200 | 1200 | |||
| تيار الحالة الموصلة RMS (جميع زوايا التوصيل) | TO-P3 Tc=80℃ | IT(RMS) | 50 | A |
| متوسط تيار الحالة الموصلة (موجة جيبية نصفية) | TO-P3 Tc=80℃ | IT(AV) | 40 | A |
| تيار الذروة غير المتكرر للحالة الموصلة أثناء الاندفاع (دورة جيبية نصفية، Tj=25℃) | f=50 هرتز t=10ms | ITSM | 520 | A |
| f=60 هرتز t=8.3ms | 540 | |||
| قيمة I²t للانصهار | tp=10ms | I²t | 1350 | A²s |
| معدل الارتفاع التكراري لتيار الحالة الموصلة بعد الإشعال ITM=20A IG=50mA dlc/dt 50mA/ms | dl/dt | 150 | Aμs | |
| تيار البوابة الأقصى tp=20us,Tj=125℃ | IGM | 1.5 | A | |
| قدرة البوابة القصوى tp=20us,Tj=125℃ | PGM | 10 | واط | |
| تبديد قدرة البوابة المتوسطة Tj=125℃ | PG(AV) | 2 | واط | |
