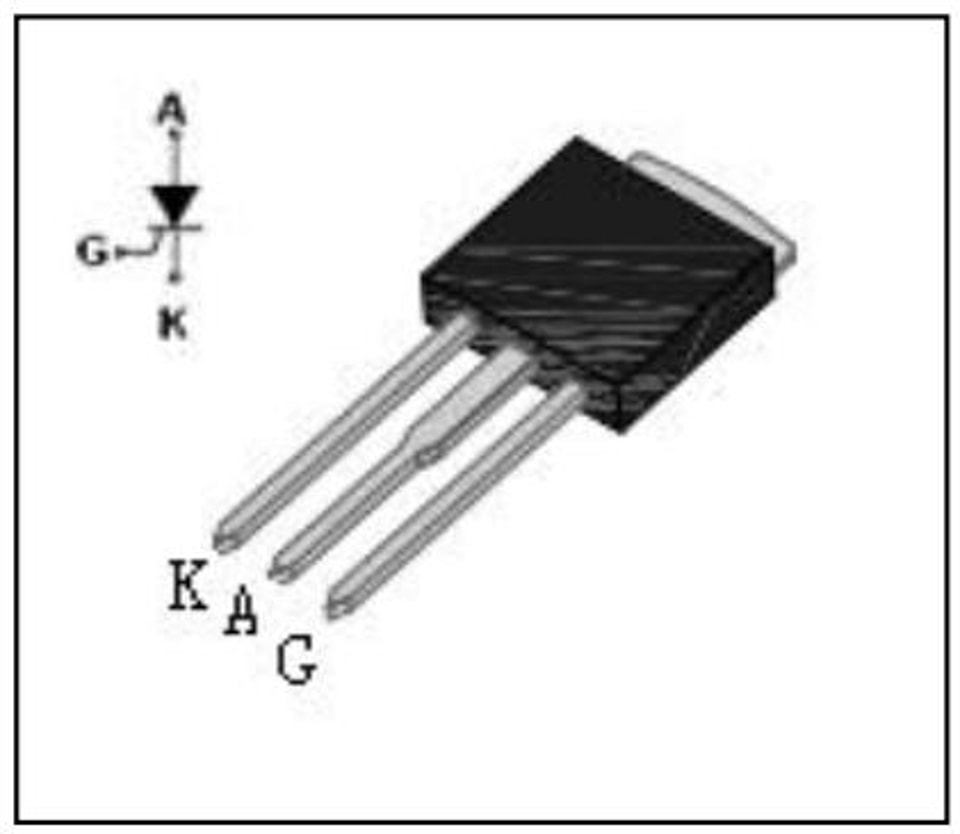

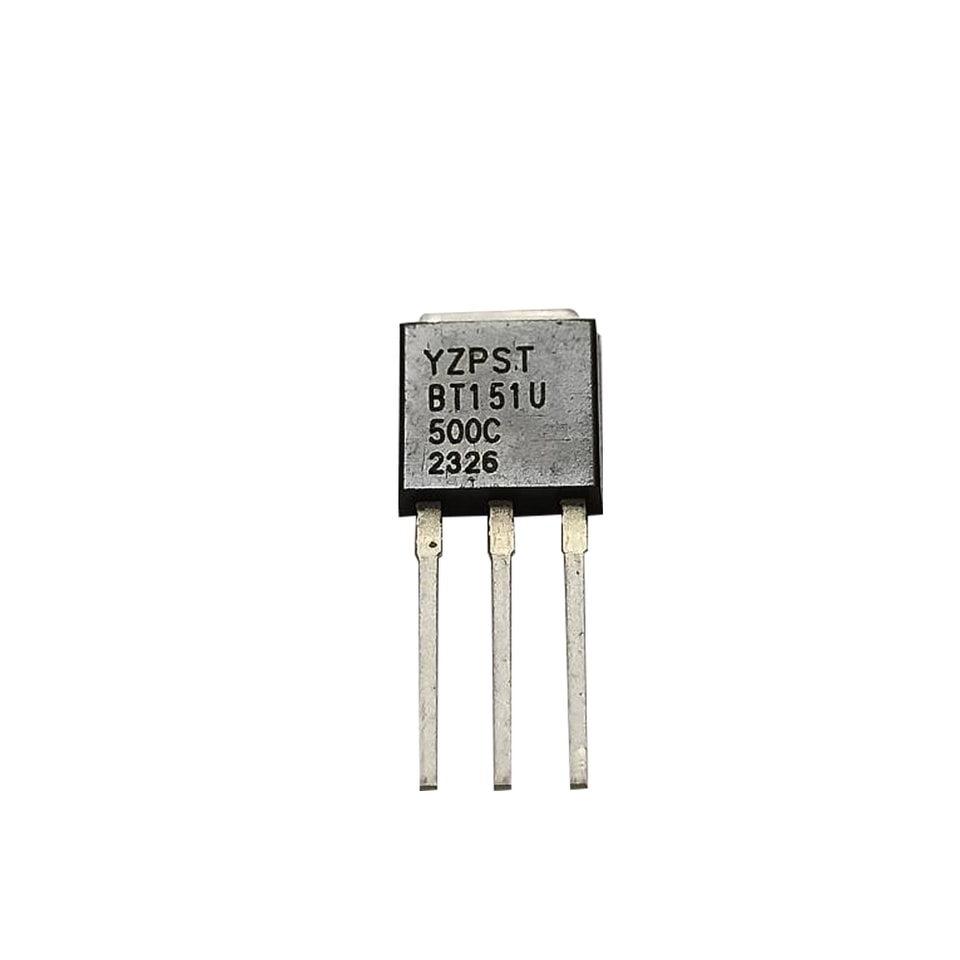

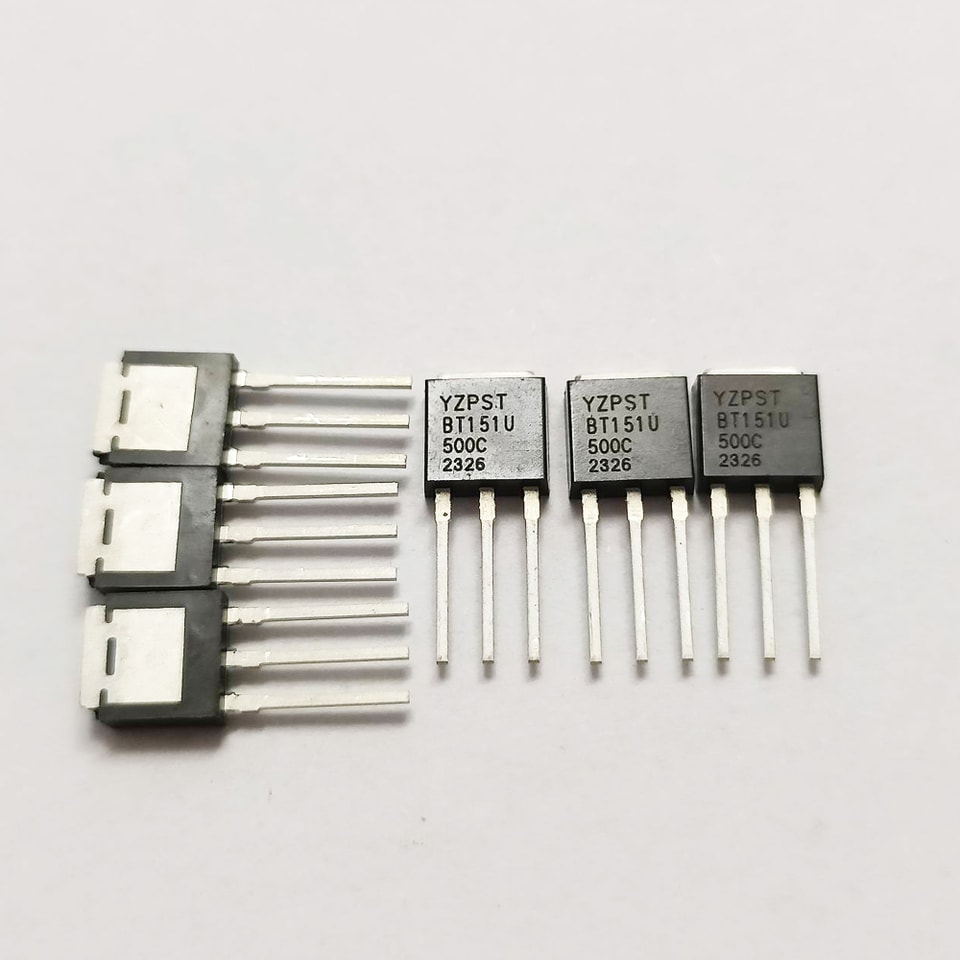

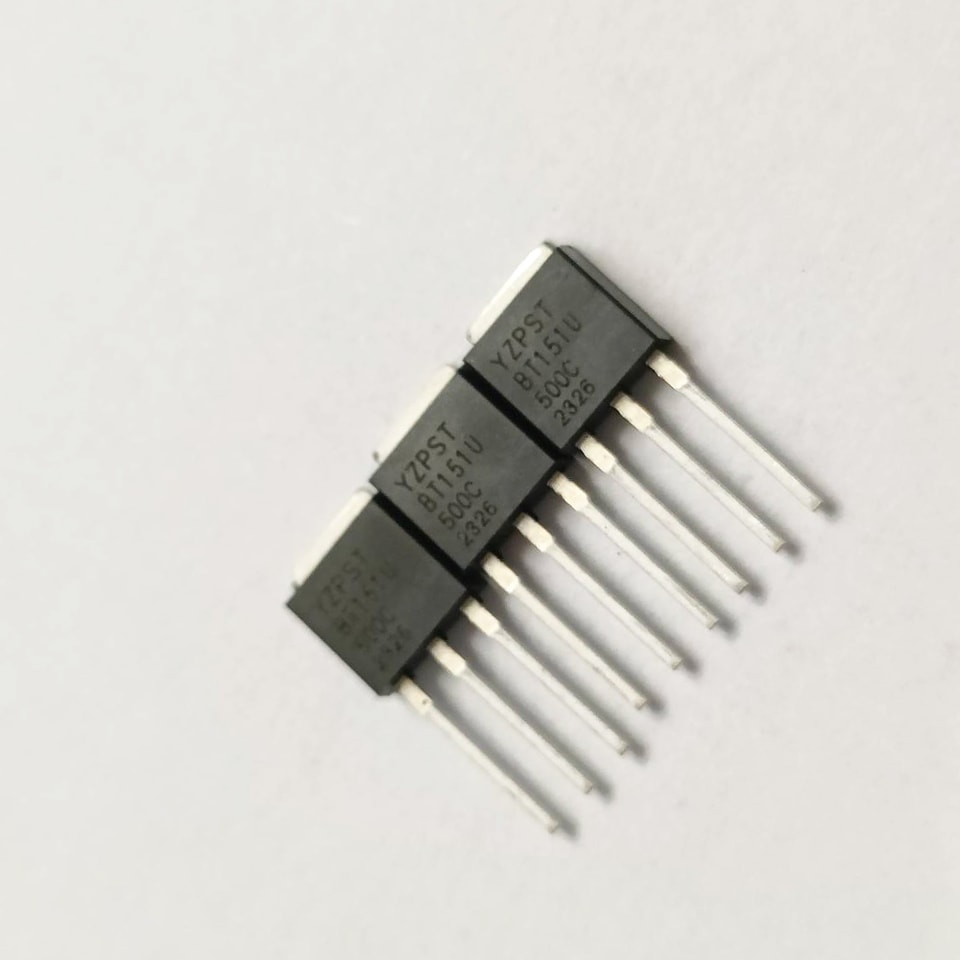

YZPST-BT151U-500C الأكثر مبيعًا TO-251 BT151U 12A SCR
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
P/N:YZPST-BT151U SCR
SCR BT151U بقدرة 12A، بحزمة TO-251، الأكثر مبيعًا
العبوة
TO-251
الميزة الرئيسية (Tj=25℃)
| الرمز | القيمة | الوحدة |
| IT(RMS) | 12 | A |
| VDRM / VRRM | 600/800 | V |
| IGT | 2 إلى 15 | mA |
التصنيفات المطلقة (الحدود القصوى)
| الرمز | المعلمة | القيمة | الوحدة |
| IT(RMS) | تيار الحالة الموصلة RMS (180°زاوية التوصيل) | 12 | A |
| IT(AV) | تيار التشغيل في الحالة الموصلة المتوسط (180°زاوية التوصيل) | 7.5 | A |
| ITSM | التيار غير المتكرر عند ذروة الاندفاع في حالة التوصيل | 100 | A |
| التيار (tp=10ms) | |||
| I2t | (tp=10ms) | 50 | A2S |
| IGM | تيار البوابة الأقصى (tp=20us) | 2 | A |
| PGM | قدرة البوابة القصوى | 5 | واط |
| PG(AV) | قدرة البوابة المتوسطة | 0.5 | واط |
| Tstg | درجة حرارة التخزين | 110 | ℃ |
| Tj | درجة حرارة الوصلة أثناء التشغيل | 85 |
المقاومات الحرارية
| الرمز | المعلمة | القيمة | الوحدة |
| Rth (j-c) | من الوصلة إلى العلبة | 1.3 | K/W |
| Rth (j-a) | من الوصلة إلى الوسط المحيط | 60 | K/W |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | ظروف الاختبار | القيمة | الوحدة | |||
| الحد الأدنى | النوع | الحد الأقصى | ||||
| IGT | VD=6V، RL=100أوم | 2 | 5 | 15 | mA | |
| VGT | VD=12V, RL=100أوم | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM، RL=3.3Kأوم Tj=110℃ | 0.2 | ----- | ----- | V | |
| Iع | IT=100mA البوابة مفتوحة | ----- | 9 | 20 | mA | |
| dV/dt | VD=67%VDRM، البوابة مفتوحة، Tj=125℃ | 200 | ----- | ----- | v/μs | |
| VTM | IT=16A، tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | uA |
| IRRM | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |

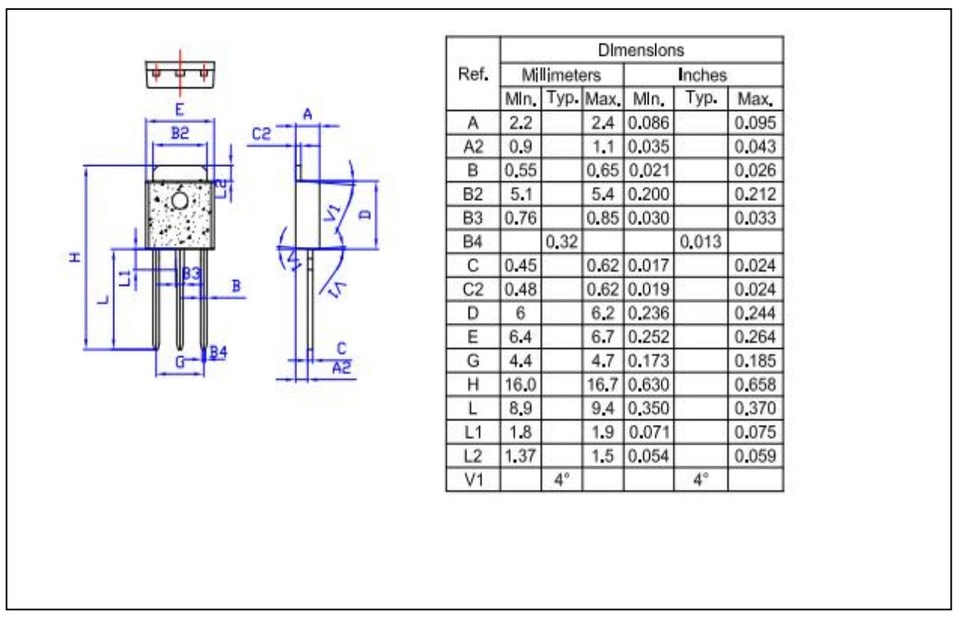

أبعاد الحزمة(TO-251)
لا يتوفر أي محتوى إضافي للمنتج.
