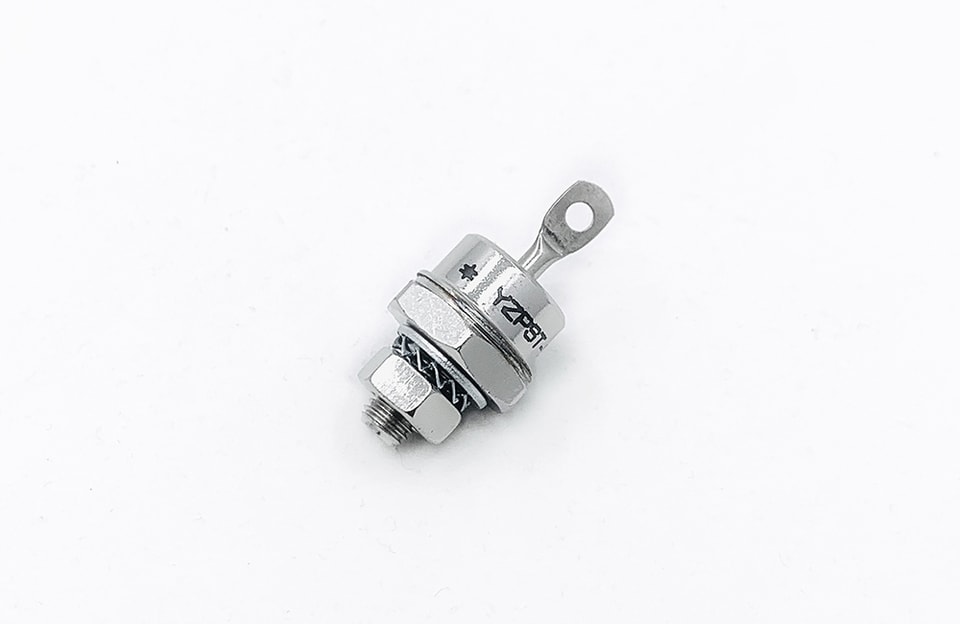

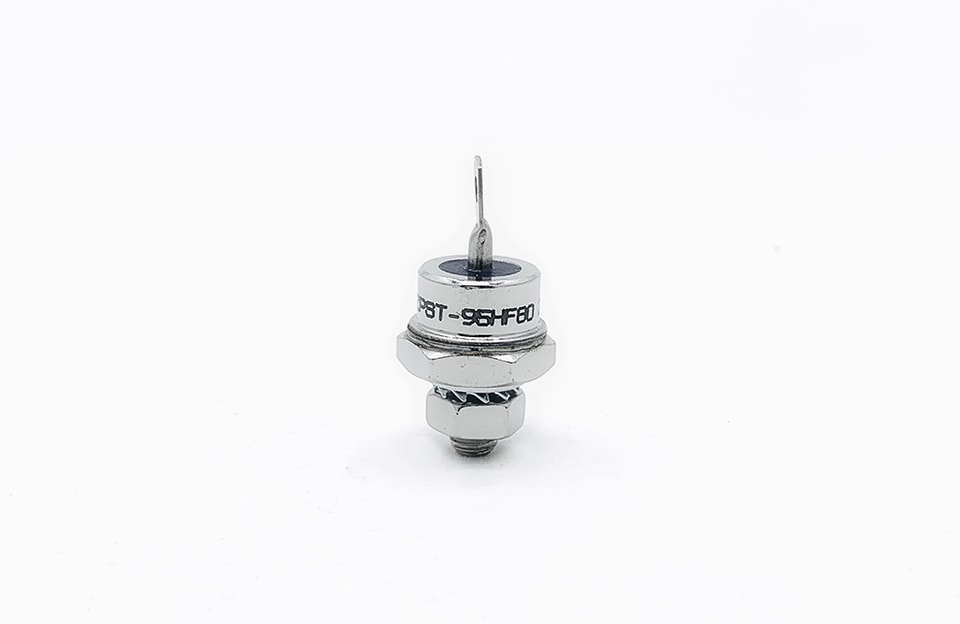

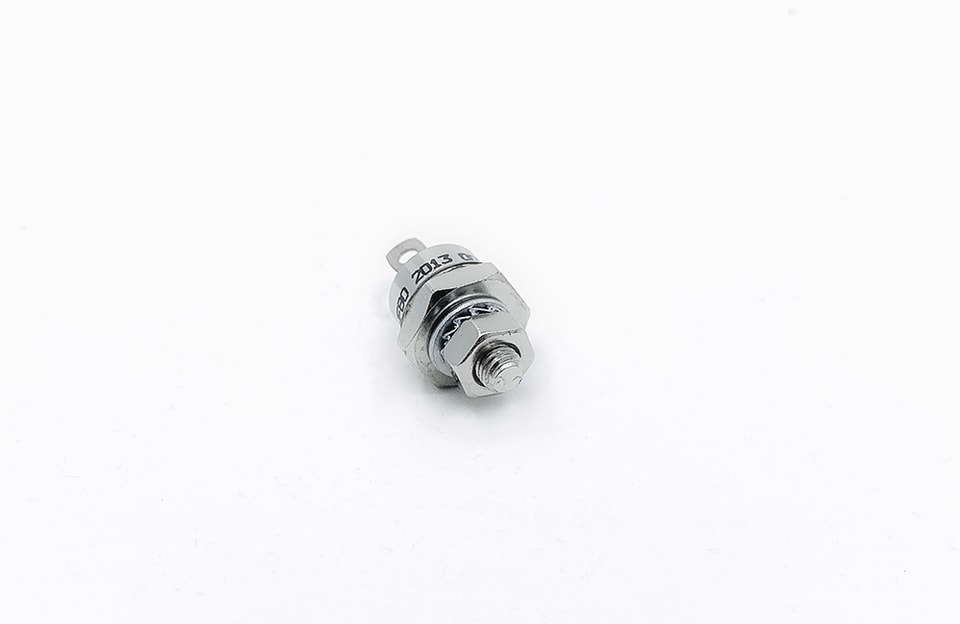

YZPST-95HF80
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
التوصيل الأمامي
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
جهد الذروة العكسي المتكرر | VRRM | 800 | V | Tj = 150 oC | ||
جهد الذروة العكسي غير المتكرر | VRSM | 960 | V | Tj = 150 oC | ||
الحد الأقصى للتيار الأمامي المتوسط | IF(AV) | 95 | A | موجة جيبية، توصيل 180o، Tc=140oC | ||
الحد الأقصى للتيار الأمامي RMS | IF(RMS) | 149 | A | القيمة الاسمية | ||
الحد الأقصى لتيار الاندفاع الأمامي غير المتكرر لِدورة واحدة تيار الاندفاع غير المتكرر | IFSM | 2000 | A | 10.0 مللي ثانية (50 هرتز)، نصف موجة جيبية، Tj = 180 oC, VRM = 0.6VRRM | ||
أقصى قيمة لـ I²t للانصهار | I2t | 20 | kA²s | |||
أقصى هبوط في الجهد الأمامي | VFM | 1.40 | V | ITM = 267A; Tc=25oC | ||
جهد العتبة | VF0 | 0.73 | V | |||
مقاومة الميل | rf | 3.0 | mΩ |
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
درجة حرارة التشغيل | Tj | -55 | +180 | °م | ||
درجة حرارة التخزين | Tstg | -55 | +180 | °م | ||
شحنة الاسترداد العكسي | Qrr | - | μc | |||
المقاومة الحرارية - من الوصلة إلى العلبة | RQ (j-c) |
-
-
| 0.27 | K/W | ||
المقاومة الحرارية - من العلبة إلى المشتت الحراري | RQ (c-s) |
-
-
| 0.25 | K/W | ||
قوة التركيب | P | 3.4 | نيوتن·متر | ± 10% | ||
الوزن | W | - | - | 16 | g | حوالي |
نمط العلبة | DO-5 | راجع جدول الأبعاد الخارجية |
