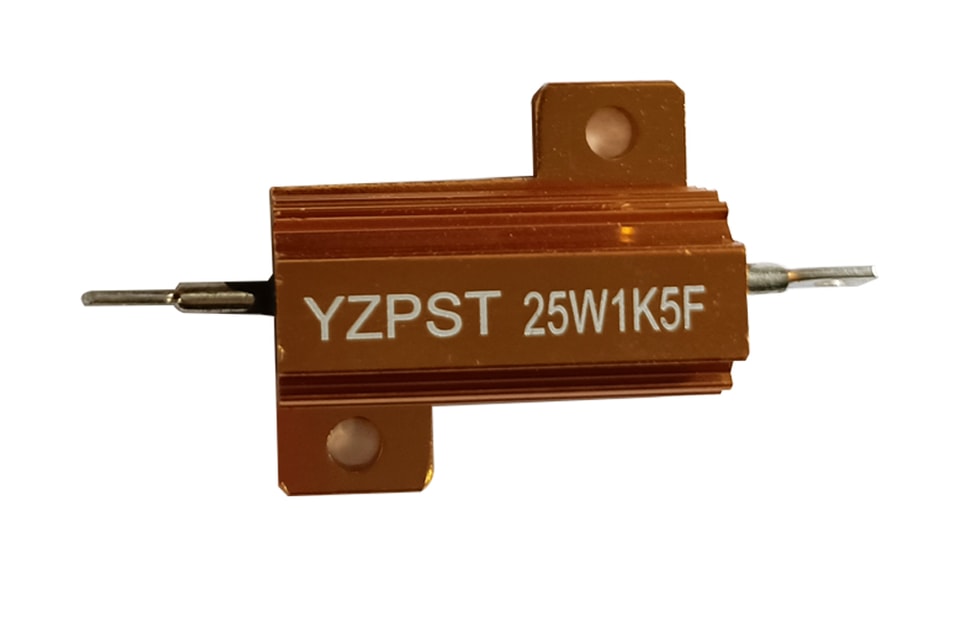

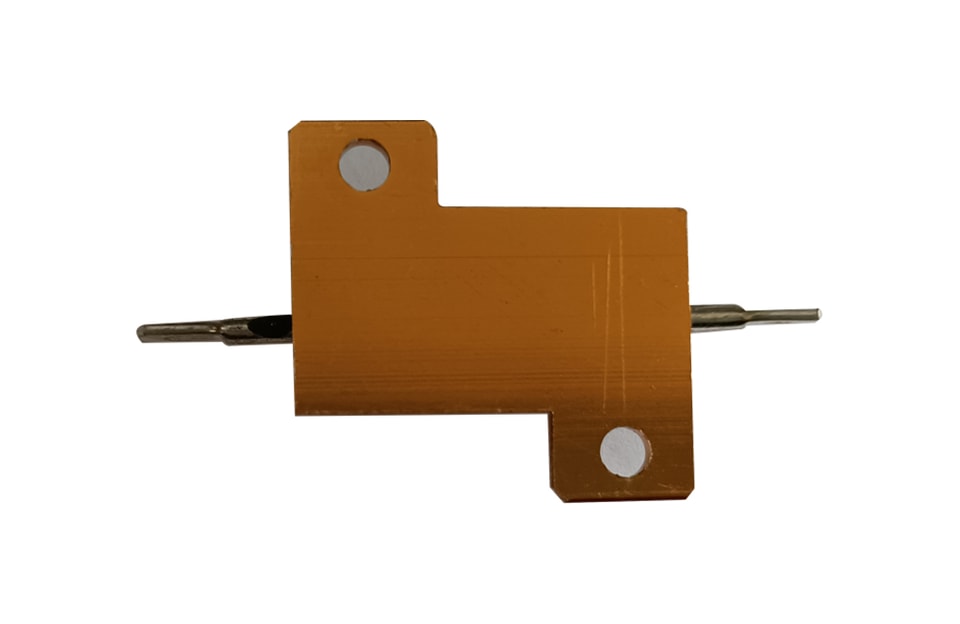

YZPST-25W1K5F

مواصفات المقاومات السلكية عالية القدرة

اسم نوع المنتج: RX24

طراز المنتج: 25W 1K5-4K 1%

الرسم البُعدي الخارجي

1 نطاق تطبيق المقاومة السلكية عالية القدرة

2 مواصفة الطراز RX24-25W 1K5-4K 1%

3 أُجري الاختبار تحت الظروف الجوية العادية

4 مؤشر القدرة المقننة

4.1 نطاق درجة حرارة التشغيل: -25℃ إلى +155℃

4.2 تغير القدرة

منحنى انخفاض القدرة المقننة مع درجة الحرارة المحيطة. انظر أدناه

مخطط منحنى خفض القدرة

4.3 الجهد المقنن

يُحدَّد الجهد المقنن وفقًا للمعادلة التالية:

E= √ P.R

ملاحظة: E: الجهد المقنن (V)

P: القدرة المقننة (W)

R: قيمة المقاومة الاسمية (Ω)

5. الأداء الكهربائي

5.1 معامل درجة الحرارة

لا يتجاوز معامل درجة الحرارة ±350 جزءًا في المليون/℃

معامل درجة الحرارة = (R-R₀）×10⁶/R（t-t₀）（PPM /℃）

R₀: عند درجة حرارة الغرفة

R: قيمة المقاومة المقاسة عند درجة الحرارة

t: درجة حرارة الغرفة

t₀: درجة حرارة الاختبار

5.2 التحميل الزائد قصير الأمد

تطبيق 5 أضعاف الجهد المقنن لمدة 5 ثوانٍ، وتكون تغيرات المقاومة ضمن ±(2%R + 0.1 Ω).

5.3 مقاومة العزل

تُوضَع المقاومة في تجويف كتلة معدنية على شكل V بزاوية 90°، ويُطبَّق جهد اختبار 500 فولت، على أن تكون مقاومة العزل لا تقل عن 500 ميجا أوم.

5.4 تحمل الجهد

تُوضَع المقاومة في الجزء المقعّر من كتلة معدنية على شكل V، ويُطبَّق جهد 500 فولت لمدة دقيقة واحدة، ويجب ألا تظهر على المقاومة أي علامات انهيار أو تلف ميكانيكي واضح.

6. الأداء الميكانيكي

6.1 قوة أطراف التوصيل

عند تطبيق قوة شد مقدارها 20 نيوتن، لا يتعرض شكل المقاومة أو بنيتها الداخلية لضرر ملحوظ.

6.2 مقاومة الاهتزاز

عند الاهتزاز المنتظم بتردد 10-55 هرتز وسعة 5 مم لمدة 3 ساعات، لا يوجد تلف مرئي في البنية الشكلية.

6.3 مقاومة حرارة اللحام

غمر أطراف المقاومة (A) عند 260℃±5℃ لمدة 10 ثوانٍ ±1 ثانية، و(B) عند 350℃±5℃ لمدة 3.5 ثوانٍ ±0.5 ثانية، وبعمق غمر يبعد عن جسم المقاومة 3+0.05 مم، على أن يكون تغير قيمة المقاومة ضمن ±(1%R + 0.05 Ω) دون أي تلف ظاهر.

6.4 قابلية اللحام

يجب أن يكون السطح مغطى بطبقة لحام ناعمة ولامعة مع لحام سطحي متصل دون ثقوب دقيقة متجمعة، وبدرجة حرارة لحام اختبار 235℃±5℃ وزمن غمر 2±0.5 ثانية. وتكون نسبة تغطية سطح طرف المقاومة باللحام أعلى من 95%.

7. الأداء التحملّي

7.1 المتانة (الحمل المقنن)

عند درجة حرارة محيطة 70℃، يُطبَّق الجهد المقنن لمدة ساعة واحدة و0.5 ساعة. وبعد 500 ساعة، لا يظهر أي تلف مرئي على مظهر المقاومة، ويكون تغير قيمة المقاومة ضمن ±(5%R + 0.1 Ω).

7.2 المتانة (مقاومة الحمل الرطب)

عند رطوبة نسبية 90-95% ودرجة حرارة بيئة 40℃، يُطبَّق جهد بقدرة 1/10 من القدرة المقننة لمدة 500 ساعة، مع التشغيل ساعة واحدة والإيقاف 0.5 ساعة. وبعد 500 ساعة، لا يظهر تلف واضح على مظهر المقاومة، ويكون تغير قيمة المقاومة ضمن ±(5%R + 0.1 Ω).

7.3 التغير السريع في درجة الحرارة

تُوضَع المقاومة في بيئة بدرجة -55℃ لمدة نصف ساعة، ثم تُنقل إلى بيئة بدرجة 155℃ لمدة نصف ساعة. وبعد 3 دورات من ذلك، لا يظهر أي تلف واضح على مظهر المقاومة، ويكون تغير قيمة المقاومة ضمن ±(5%R + 0.1 Ω).

7.4 مقاومة الرطوبة (حالة ثابتة)

عند 40℃ ورطوبة 90-95%، ومع جهد تيار مستمر 100 فولت، يكون طرف المقاومة موجبًا والقرص المعدني موصولًا بالسالب، لمدة 500 ساعة، على أن يكون تغير قيمة المقاومة ضمن ±(5%R + 0.1 Ω).

7.5 خصائص غير قابلة للاحتراق

استخدم لهبًا مفتوحًا عاديًا لمدة 15 ثانية، ثم توقف لمدة 5 ثوانٍ، وبعد 5 دورات لا تنفجر المقاومة.

8. التواصل قبل التغيير

عند تغيير مواد المنتج وهندسته التصنيعية وإدارته، يُرجى من المستخدم تقديم الثقة بالجودة مسبقًا وإجراء التغيير قبل الاعتماد.
