مكوّن قدرة

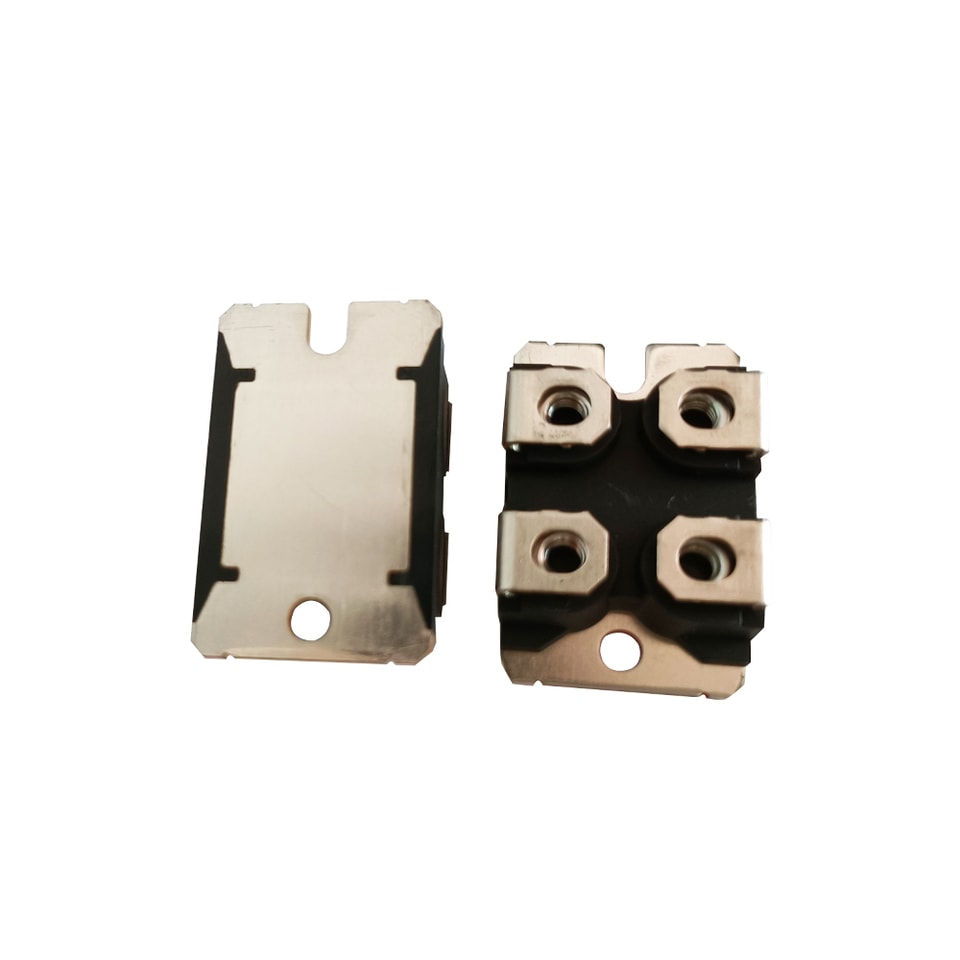

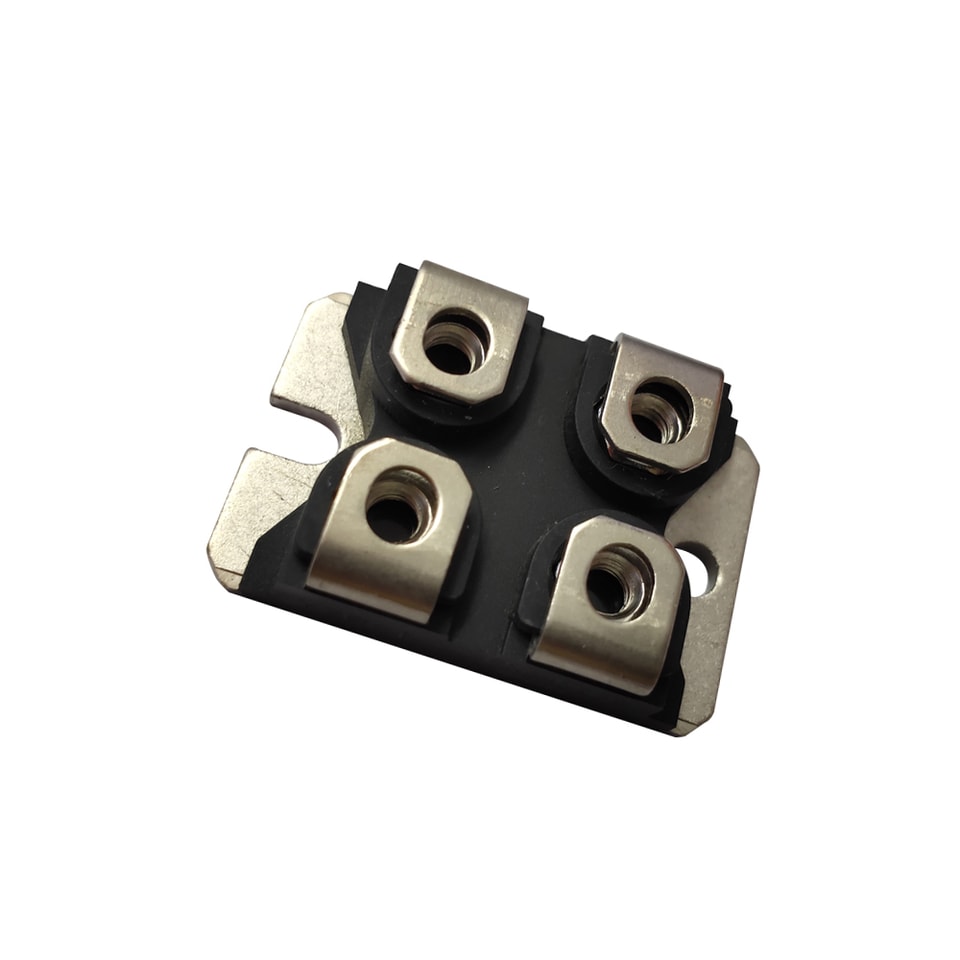

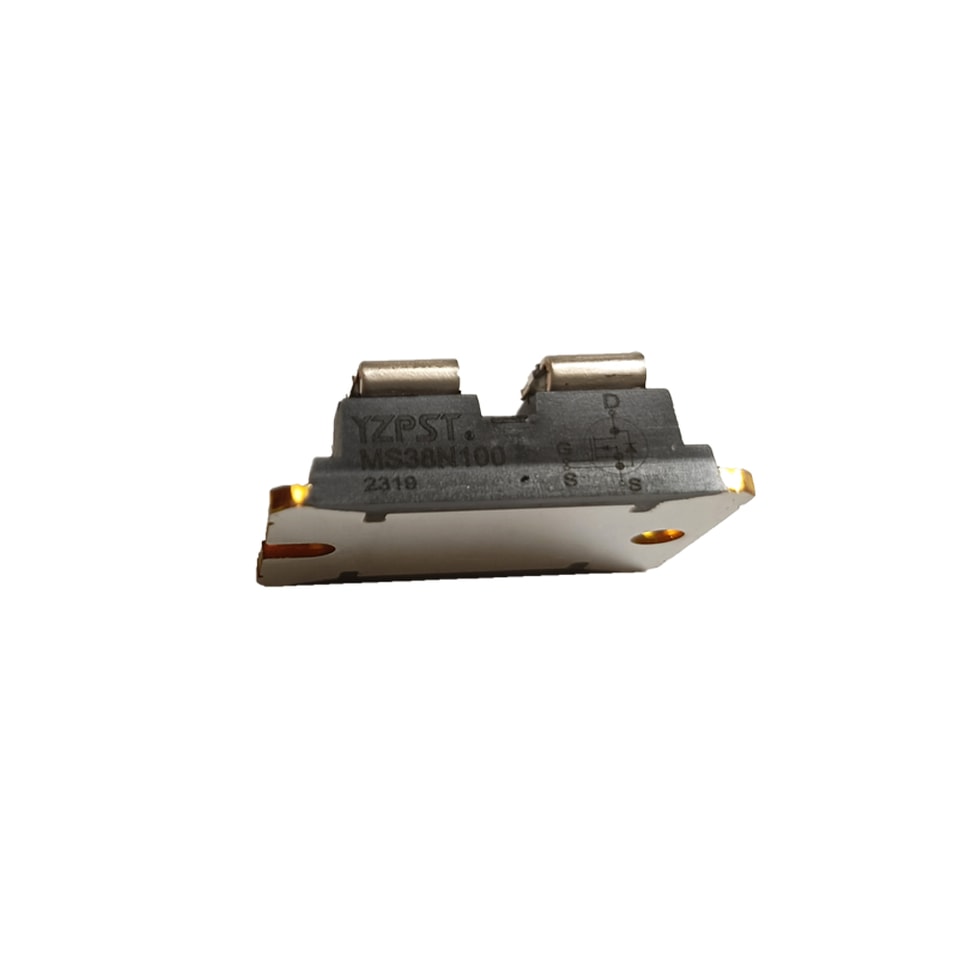

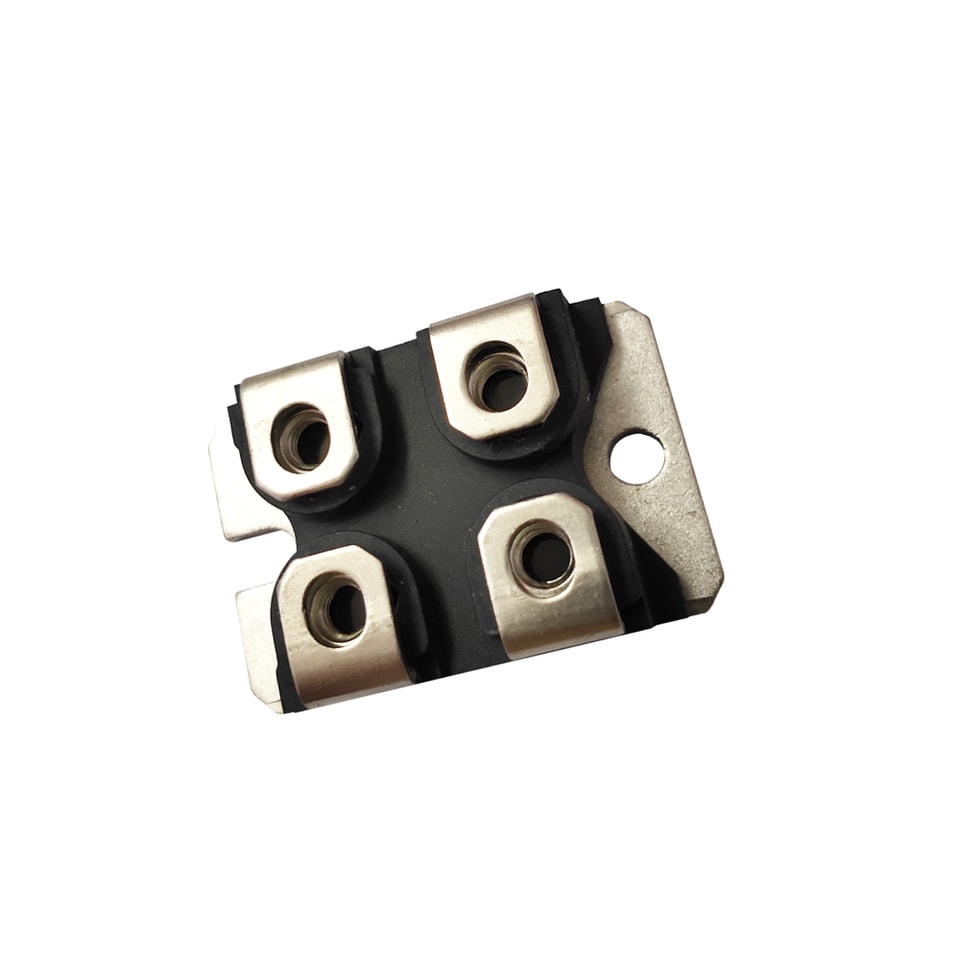

YZPST-MS38N100
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
ترانزستور MOSFET قدرة
قناة N بنمط التعزيز
مقوم داخلي سريع
VDSS = 1000V
ID25 = 38A
RDS(on)≤ 210mأوم
trr≤ 300ns
الميزات
حزمة قياسية دولية
مقاومة منخفضة داخلية للبوابة

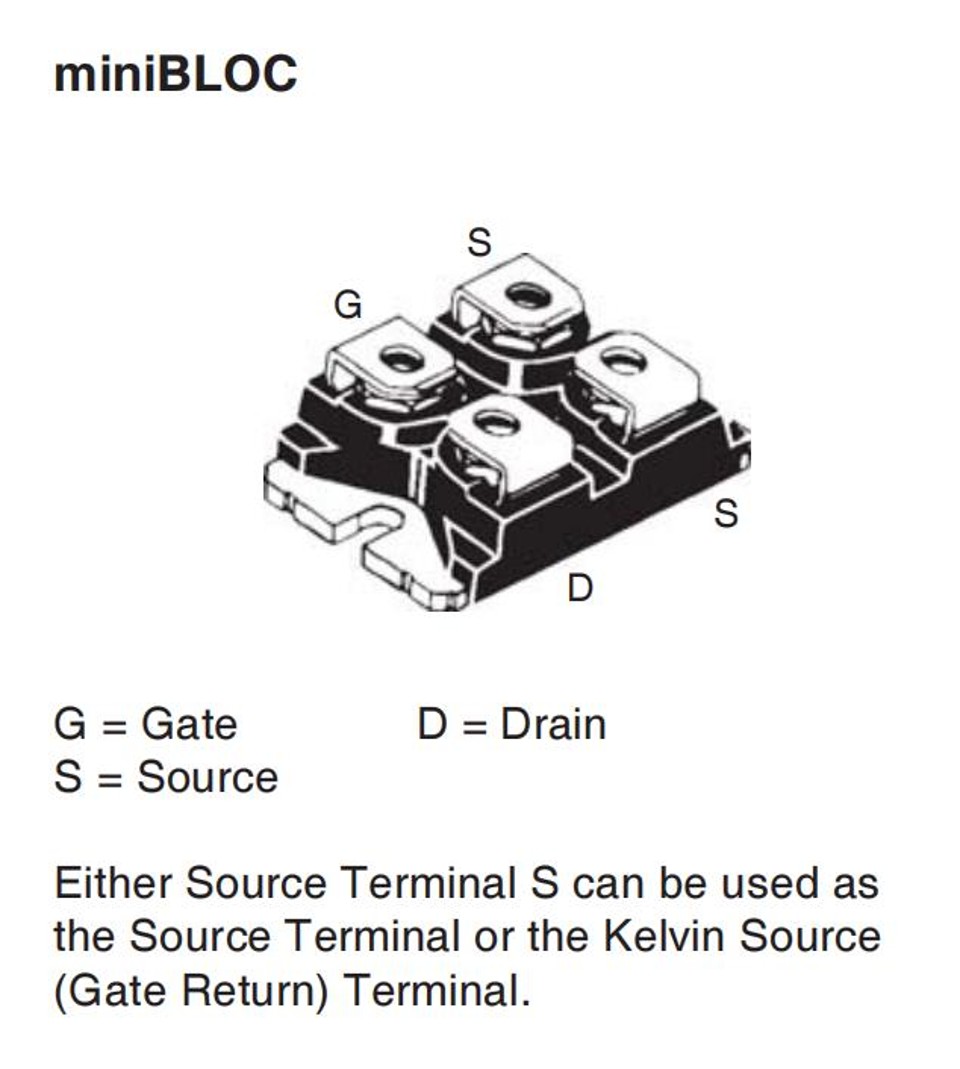

miniBLOC مع عزل من نيتريد الألومنيوم
محاثة منخفضة للحزمة
مقوم داخلي سريع
RDS(on) و QG منخفضان
المزايا
كثافة قدرة عالية
سهل التركيب
يوفر المساحة
التطبيقات
محولات DC-DC
شواحن البطاريات
مزودات طاقة بتبديل النمط والرنين
التحكم في محركات التيار المتردد
تطبيقات التبديل السريع للطاقة
| الرمز | ظروف الاختبار | الحدود القصوى | |
| VDSS | TJ = من 25℃ إلى 150℃ | 1000 | V |
| VDGR | TJ = من 25℃ إلى 150℃، RGS = 1MΩ | 1000 | V |
| VGSS | مستمر | ±30 | V |
| VGSM | عابر | ±40 | V |
| ID25 | TC = 25℃ | 38 | A |
| IDM | TC = 25℃، عرض النبضة محدود بواسطة TJM | 120 | A |
| I A | TC = 25℃ | 19 | A |
| EAS | TC = 25℃ | 2 | J |
| dv/dt | IS < IDM , VDD < VDSS , TJ < 150℃ | 20 | فولت/نانوثانية |
| PD | T = 25℃ | 1000 | واط |
| TJ | -55 ... +150 | ℃ | |
| TJM | 150 | ℃ | |
| TSTG | -55 ... +150 | ℃ | |
| VISOL | 50/60 Hz, RMS, t = 1minute | 2500 | V~ |
| I ISOL ≤ 1mA, t = 1s | 3000 | V~ | |
| MD | عزم التثبيت للوح القاعدة | 1.5/13 1.3/11.5 | Nm/lb.in Nm/lb.in |
| عزم توصيل الأطراف | |||
| الوزن | 30 | g |

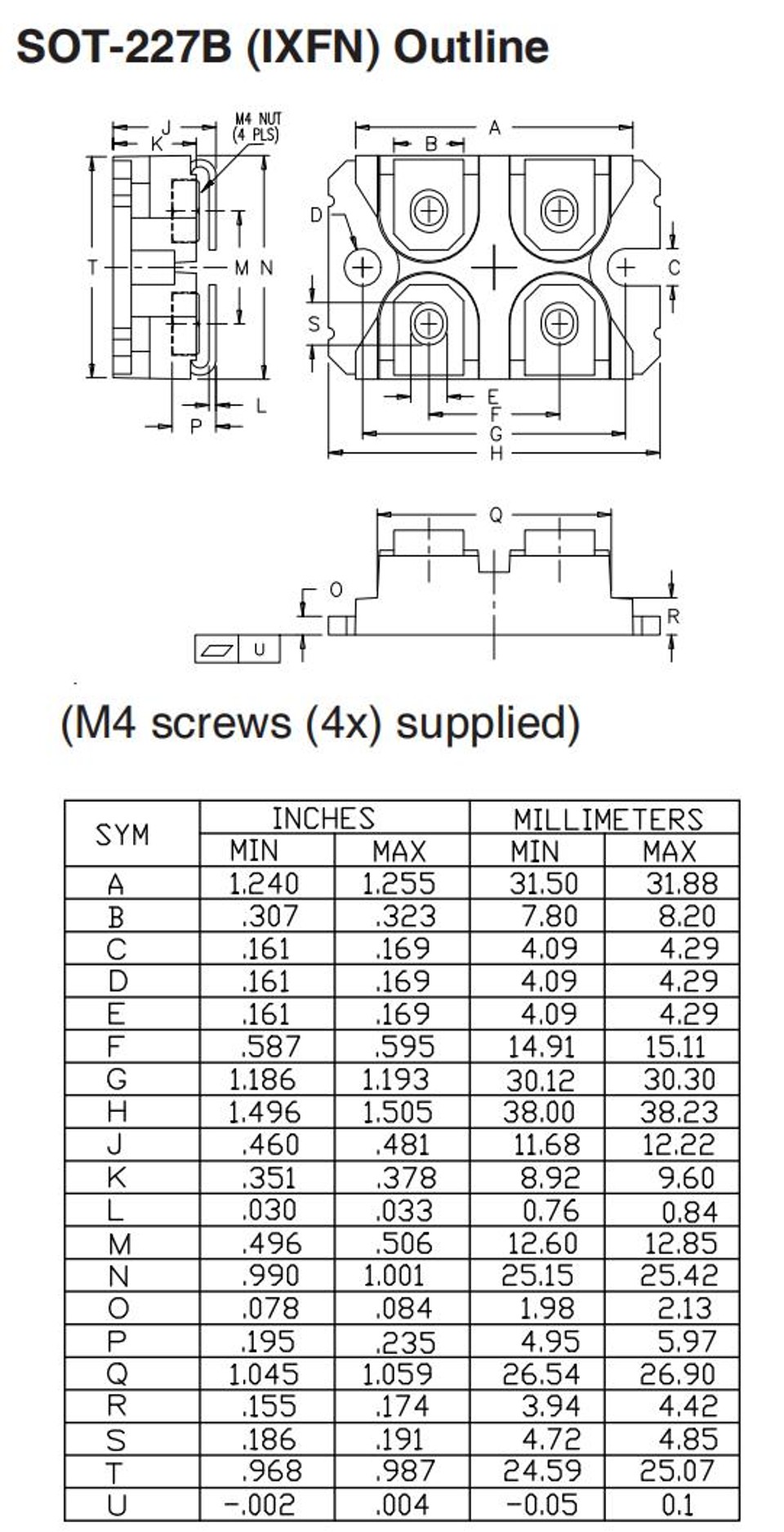

مخطط SOT-227B (IXFN)
Outline.jpg)
