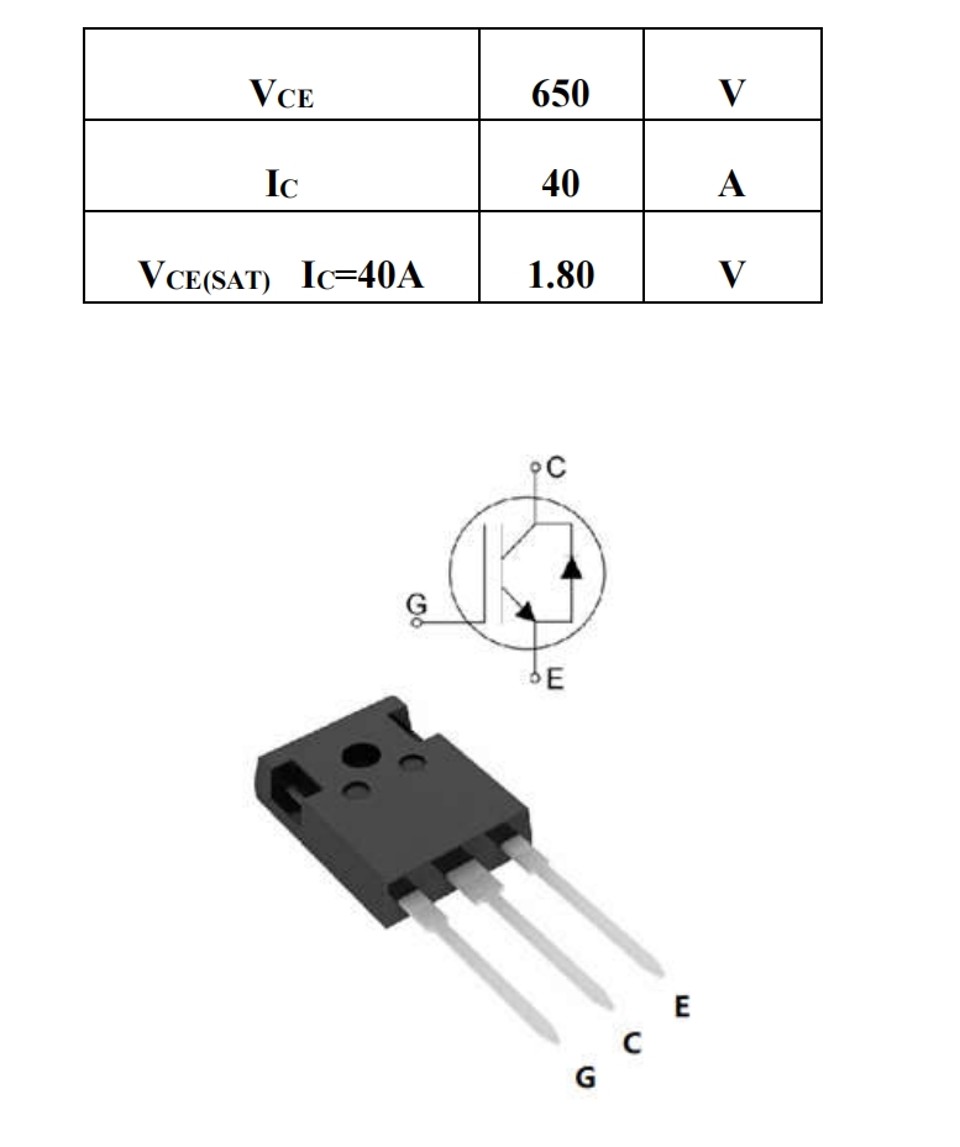

YZPST-IKW40N65H3（YZPST-RG40N065FT)

المعلمة

الرمز

القيمة

الوحدة

جهد انهيار المجمع-الباعثwn Voltage

VCE

650

V

تيار المجمع المستمر،محدود بـ Tjmax TC = 25°C

TC = 100°C

IC

80

40

A

تيار التوصيل الأمامي للديود، محدود بـ Tjmax TC = 25°C

TC = 100°C

IF

80

40

A

استمرارية البوابة-الباعثجهد r

VGE

±20

V

جهد البوابة-الباعث العابرجهد

VGE

±30

V

إيقاف التشغيل منطقة التشغيل الآمن VCE ≤650V، Tj ≤ 175°C، tp = 1μs

-

120

A

تيار المجمع النبضي، VGE  = 15V، tp  محدود بواسطة Tjmax

ICM

120

A

تبديد القدرة، Tj=25°C

Pالإجمالي

188

واط

التشغيل الوصلة الحرارة

Tj

-40...+175

°C

درجة حرارة التخزين

TS

-55...+150

°C

درجة حرارة اللحام،اللحام الموجي 1.6 مم (0.063 بوصة) من الحالة لـ 10 ثوانٍ

-

260

°C

أسطح التركيب عزم الدوران، M3 برغي الحد الأقصى من التركيب العمليات: 3

M

0.6

نيوتن·متر

المعلمة

الرمز

القيمة القصوى

الوحدة

المقاومة الحرارية لـ IGBT،الوصلة - الحالة

Rθ(j-c)

0.8

K/W

المقاومة الحرارية للديود،الوصلة - الحالة

Rθ(j-c)

1.1

K/W

المقاومة الحرارية، الوصلة - الوسط المحيط

Rθ(j-a)

40

K/W
