YZPST-G100HF65D1
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

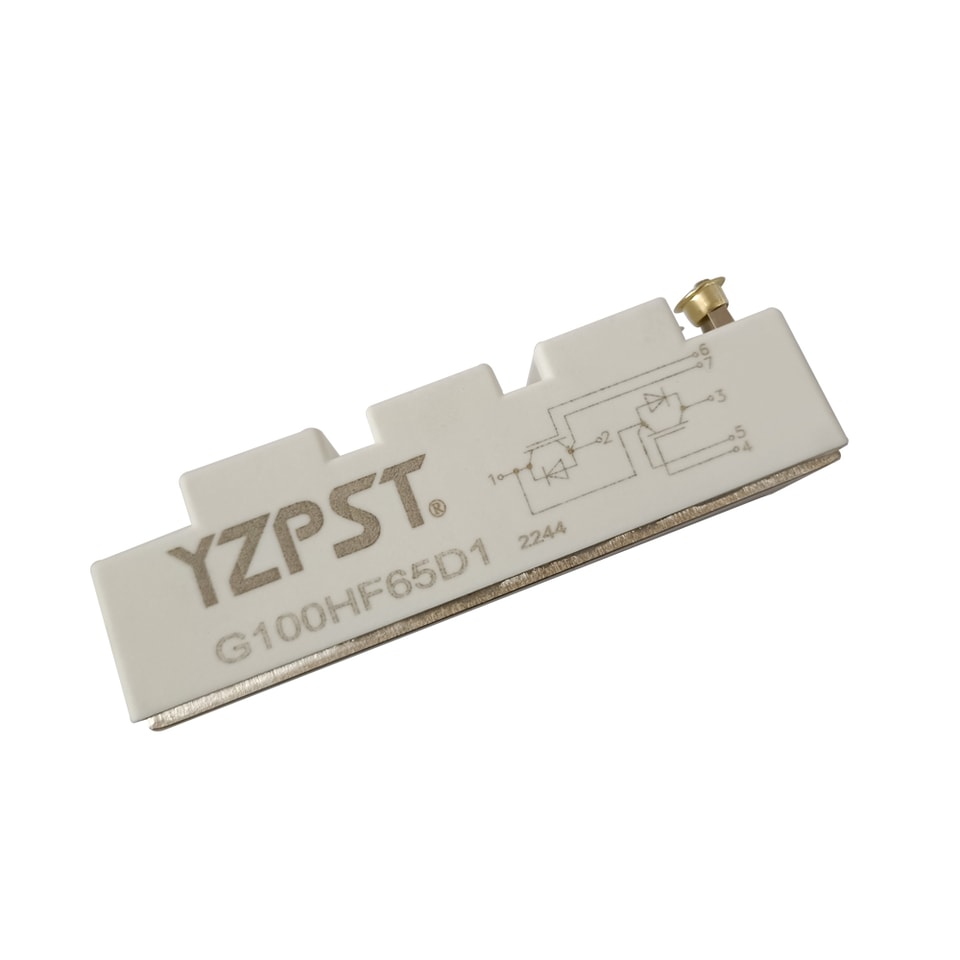

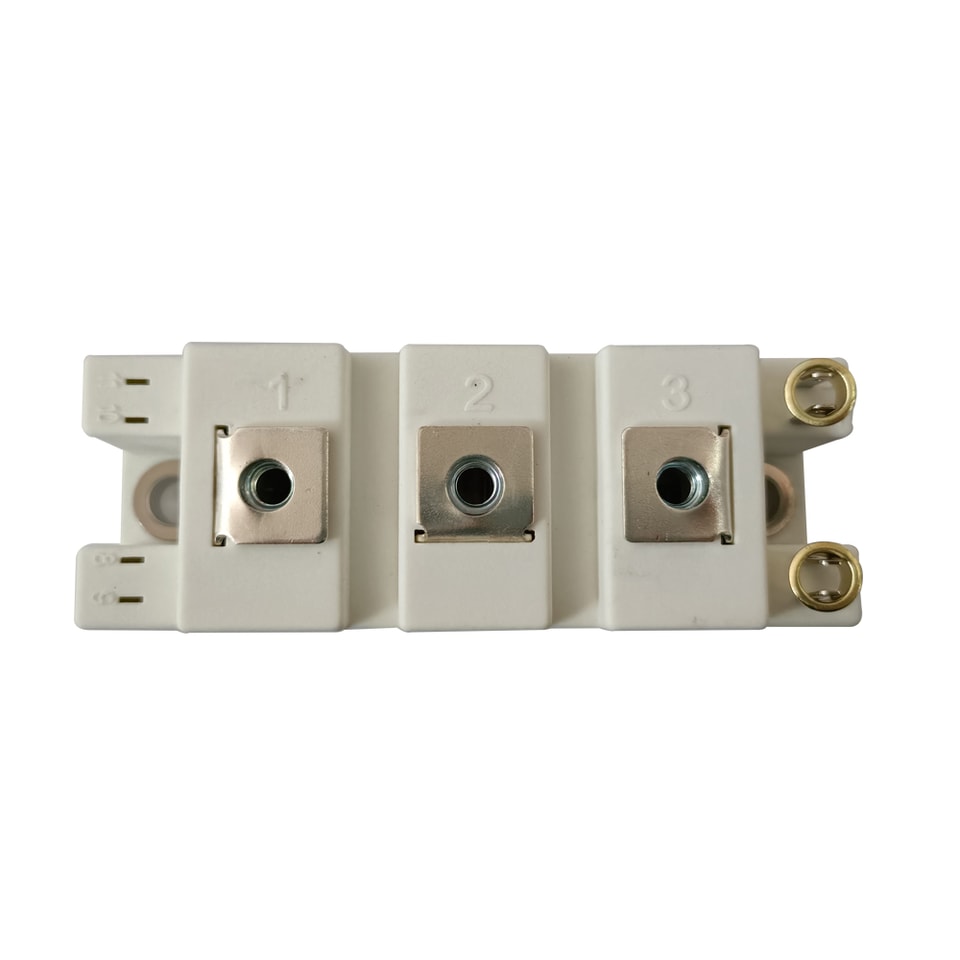

وحدة IGBT بجهد 650 فولت وتيار 100 أمبير YZPST-G100HF65D1
الميزات:
650V100A،VCE(sat)(typ.)=1.80V
تصميم منخفض الحث
خسائر أقل وطاقة أعلى
تقنية IGBT من نوع Field Stop
مقاومة ممتازة لقصر الدائرة
التطبيقات العامة:
العاكس المساعد
التسخين الحثي واللحام
تطبيقات الطاقة الشمسية
أنظمة UPS
الحدود القصوى المطلقة لـ IGBT
| VCES | جهد المجمع إلى الباعث | 650 | V | |
| VGES | جهد البوابة إلى الباعث المستمر | ±30 | V | |
| TC = 25°C | 200 | |||
| IC | تيار المجمع المستمر | TC = 100°C | 100 | A |
| ICM | تيار المجمع النبضي | TJ = 150°C | 200 | A |
| PD | أقصى تبديد للقدرة (IGBT) | TC = 25°C, | 390 | واط |
| TJ = 150°C | ||||
| tsc | زمن تحمل الدائرة القصيرة | > 10 | µs | |
| TJ | أقصى درجة حرارة الوصلة لـ IGBT | 150 | °C | |
| TJOP | نطاق درجة حرارة الوصلة التشغيلية القصوى | -40 إلى +150 | °C | |
| Tstg | نطاق درجة حرارة التخزين | -40 إلى +125 | °C | |
مطلق الحد الأقصى قيم التوصيل الحرالممر ديود
| VRRM | الجهد العكسي الأقصى التكراري للذروة — بيانات أولية | 650 | V | |
| تيار التوصيل الأمامي المستمر للديود | TC = 25°C | 200 | ||
| IF | تيار التوصيل الأمامي المستمر للديود | TC = 100°C | 100 | A |
| IFM | أقصى تيار أمامي للديود | 200 | A | |
الكهربائية الخصائص من IGBT عند TJ = 25°C (ما لم يُذكر خلاف ذلك)
| المعلمة | ظروف الاختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة | ||
| BVCES | جهد الانهيار من المجمع إلى الباعث | VGE = 0V، IC = 1mA | 650 | V | |||
| ICES | المجمع إلى الباعث | VGE = 0V، VCE = VCES | 1 | mA | |||
| تيار التسرب | |||||||
| IGES | تيار التسرب من البوابة إلى الباعث | VGE = ±30V، VCE = 0V | 200 | nA | |||
| VGE(th) | جهد عتبة البوابة | IC = 1mA، VCE = VGE | 4.5 | 5.5 | V | ||
| TJ = 25°C | 1.8 | 2 | |||||
| VCE(sat) | جهد التشبع من المجمع إلى الباعث (على مستوى الوحدة) | IC = 100A، VGE = 15V | TJ = 125°C | 2 | V | ||
خصائص التبديل لـ IGBT
| td(on) | زمن تأخير التشغيل | TJ = 25°C | 60 | ns | |||
| tr | زمن صعود التشغيل | TJ = 25°C | 55 | ns | |||
| td(off) | زمن تأخير الإيقاف | VCC = 400V | TJ = 25°C | 210 | ns | ||
| tf | زمن هبوط الإيقاف | IC = 100A | TJ = 25°C | 65 | ns | ||
| Eon | فقد التبديل عند التشغيل | RG = 10Ω | TJ = 25°C | 1.2 | mJ | ||
| Eoff | فقد التبديل عند الإيقاف | VGE = ±15V | TJ = 25°C | 1 | mJ | ||
| Qg | الشحنة الكلية للبوابة | حمل حثي | TJ = 25°C | 500 | nC | ||
| Rgint | مقاومة بوابة مدمجة | f = 1M; | TJ = 25°C | 6.9 | أوم | ||
| Vpp = 1V | |||||||
| Cies | سعة الإدخال | TJ = 25°C | 3.9 | ||||
| VCE = 25V | |||||||
| Coes | سعة الخرج | VGE = 0V | TJ = 25°C | 0.35 | nF | ||
| Cres | انتقال عكسي | f = 1MHz | TJ = 25°C | 0.25 | |||
| السعة | |||||||
| RθJC | المقاومة الحرارية، من الوصلة إلى العلبة (IGBT) | 0.32 | °C/W | ||||
الخصائص الكهربائية وخصائص التبديلالخصائص الكهربائية وخصائص التبديل لـ ديود
| VF | TJ = 25°C | 1.35 | |||||
| جهد التوصيل الأمامي للديود | IF = 100A ، | V | |||||
| VGE = 0V | TJ = 125°C | 1.2 | |||||
| trr | زمن الاستعادة العكسية للديود | IF = 100A, | TJ = 25°C | 80 | ns | ||
| Irr | تيار الذروة للاستعادة العكسية للديود | di/dt = 550A/µs, Vrr = 400V, | TJ = 25°C | 30 | A | ||
| Qrr | شحنة الاستعادة العكسية للديود | TJ = 25°C | 6.2 | uC | |||
| RθJC | المقاومة الحرارية، من الوصلة إلى العلبة (الديود) | 0.75 | °C/W | ||||
خصائص الوحدة
المعلمة | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | |
Viso | جهد العزل (جميع الأطراف مقصورة)، f = 50Hz، 1 دقيقة | 2500 |
|
| V |
RθCS | من العلبة إلى المشتت الحراري (مع تطبيق شحم موصل) |
| 0.1 |
| °C/W |
M | برغي أطراف القدرة: M5 | 3.0 |
| 5.0 | نيوتن·متر |
M | برغي التثبيت: M6 | 4.0 |
| 6.0 | نيوتن·متر |
G | الوزن |
| 160 |
| g |

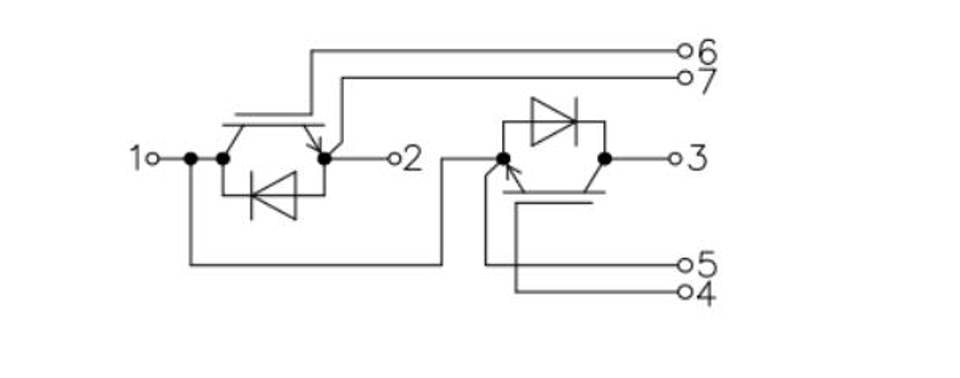

الدائرة الداخلية:

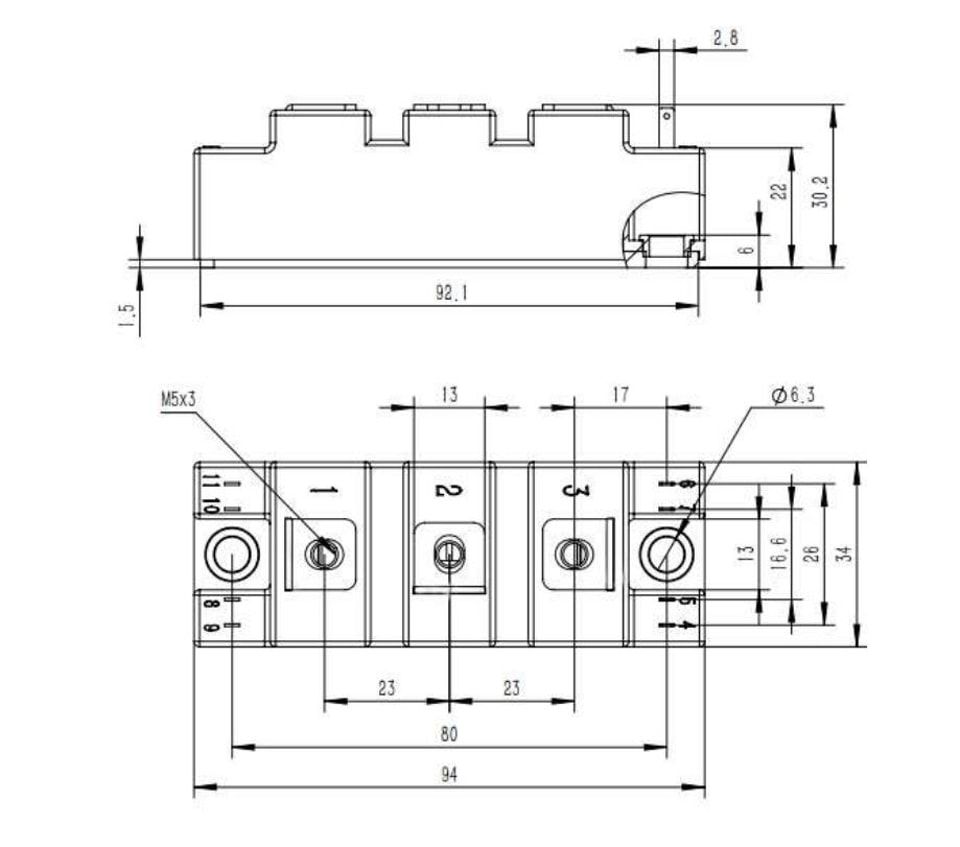

أبعاد العبوة
