BTA212 ثايرستورات ثنائية الاتجاه 12 أمبير

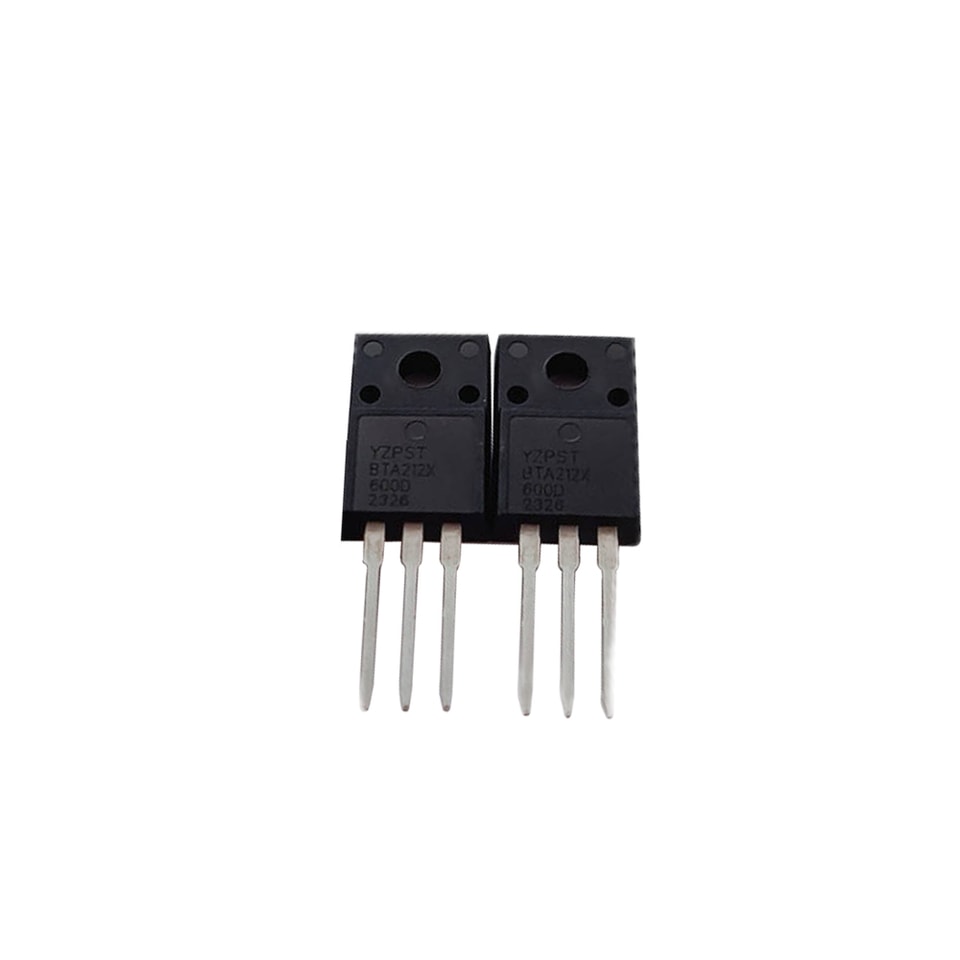

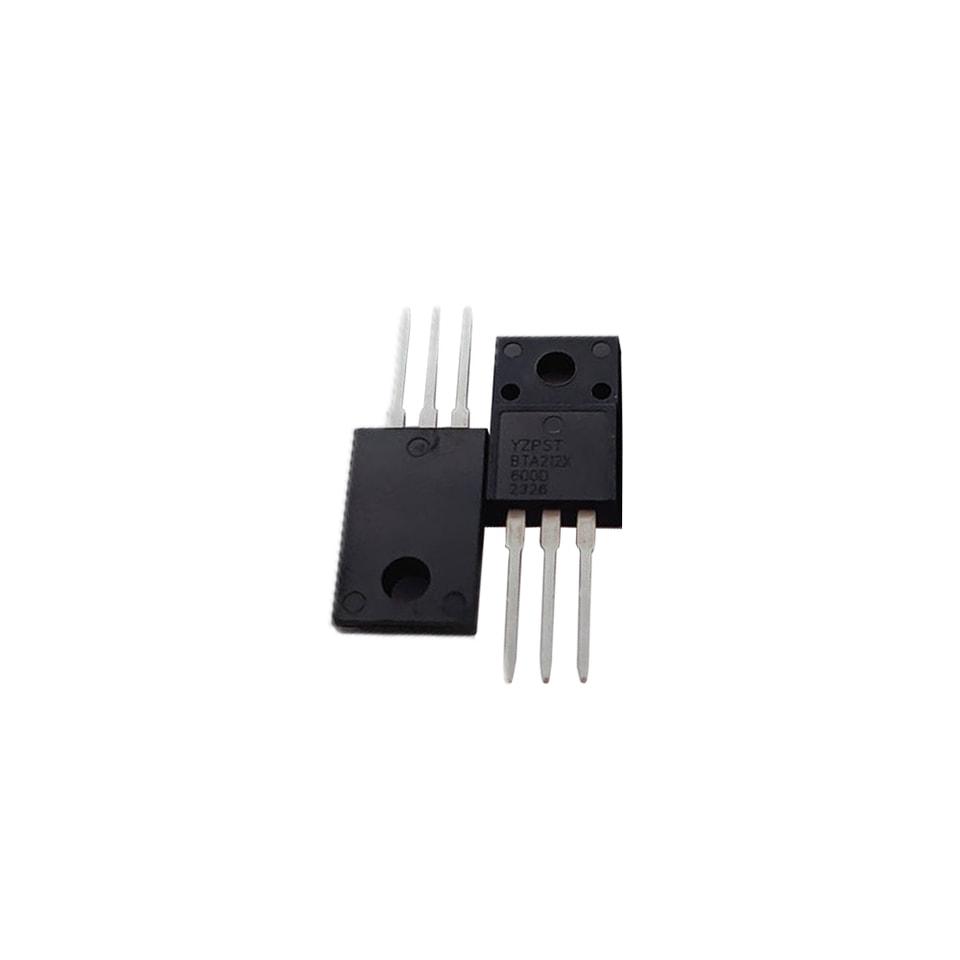

YZPST-BTA212X-600D
الوصف:
بفضل قدرتها العالية على تحمّل الصدمات الناتجة عن الأحمال الكبيرةتوفر ثايرستورات السلسلة BTA212 معدل dv/dt مرتفعًا مع مقاومة قوية للتداخل الكهرومغناطيسي. وبفضل أداء التحويل العالي، تُوصى منتجات الثلاثة أرباع خصوصًا للاستخدام مع الأحمال الحثية. ومن جميع الأطراف الثلاثة إلى المبدد الحراري الخارجي، توفر جهد عزل مقننًا يبلغ 2500 فولت RMS بما يتوافق مع معايير UL

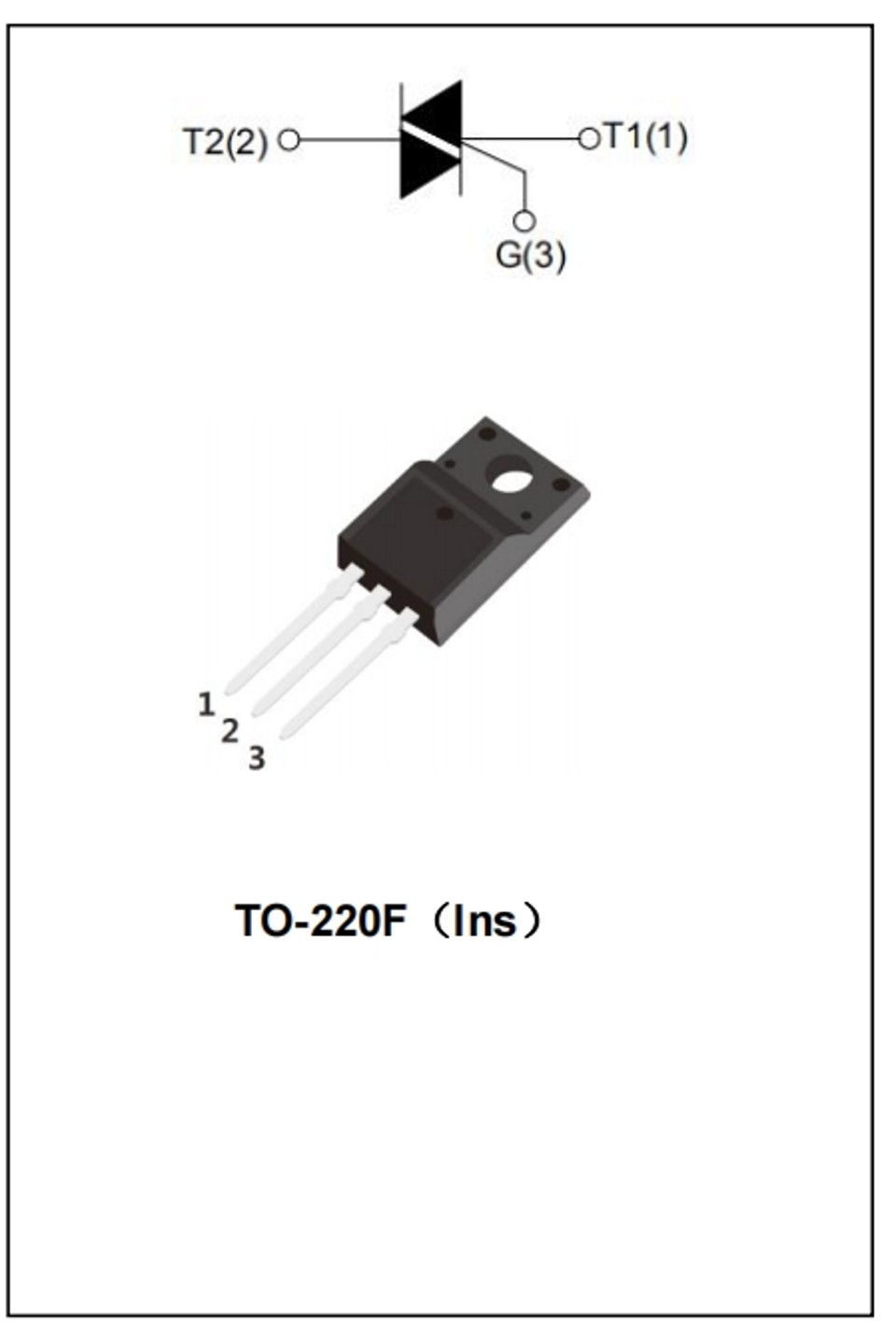

الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 12 | A |
VDRM/VRRM | 600/800/1200 | V |
VTM | ≤1.5 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة وصلة التشغيل | Tj | -40~125 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800/1200 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600/800/1200 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 12 | A |
تيار الذروة غير المتكرر في حالة التوصيل أثناء الصدمة (دورة كاملة، F=50Hz) |
ITSM |
120 |
A |
قيمة I²t للانصهار (tp=10ms) | I2t | 78 | A²s |
المعدل الحرج لارتفاع تيار حالة التوصيل (IG=2×IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 4 | A |
قدرة تبديد البوابة المتوسطة | PG(AV) | 1 | واط |
قدرة الذروة للبوابة | PGM | 5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
ثلاثة أرباع：
| المعلمة | القيمة | |||||||
| ظروف الاختبار | الربع | TW | SW | CW | BW | الوحدة | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | mA | ||
| VGT | RL=33Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | الحد الأدنى | 0.2 | V | |||
| Iع | IT=100mA | MAX | 5 | 10 | 40 | 60 | mA | |
| Ⅰ-Ⅲ | 20 | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 25 | 40 | 60 | 80 | mA |
| VD=2/3VDRM Tj=125℃ بوابة مفتوحة | ||||||||
| dV/dt | الحد الأدنى | 100 | 200 | 500 | 1000 | V/ µs | ||
أربعة أرباع：
| المعلمة | القيمة | |||||
| ظروف الاختبار | الربع | C | B | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | mA | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | mA | |
| VGT | RL=33Ω | الكل | MAX | 1.5 | V | |
| VGD | VD=VDRM | الكل | الحد الأدنى | 0.2 | V | |
| Iع | IT=100mA | MAX | 40 | 60 | mA | |
| Ⅰ-Ⅲ- Ⅳ | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 70 | 90 | mA |
| VD=2/3VDRM Tj=125℃ بوابة مفتوحة | ||||||
| dV/dt | الحد الأدنى | 200 | 500 | V/ µs | ||
الخصائص الساكنة
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||
| VTM | ITM=17A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | MAX | 1 | mA |
الحرارية المقاومات
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| TO-220A (معزول)） | 2.3 | |||
| TO-220B (غير معزول)） | 1.5 | |||
| TO-220F (معزول)） | 2.5 | ℃/W | ||
| Rθj-c | الوصلة إلى الحالة(تيار متناوب) | TO-263 | 1.5 | |

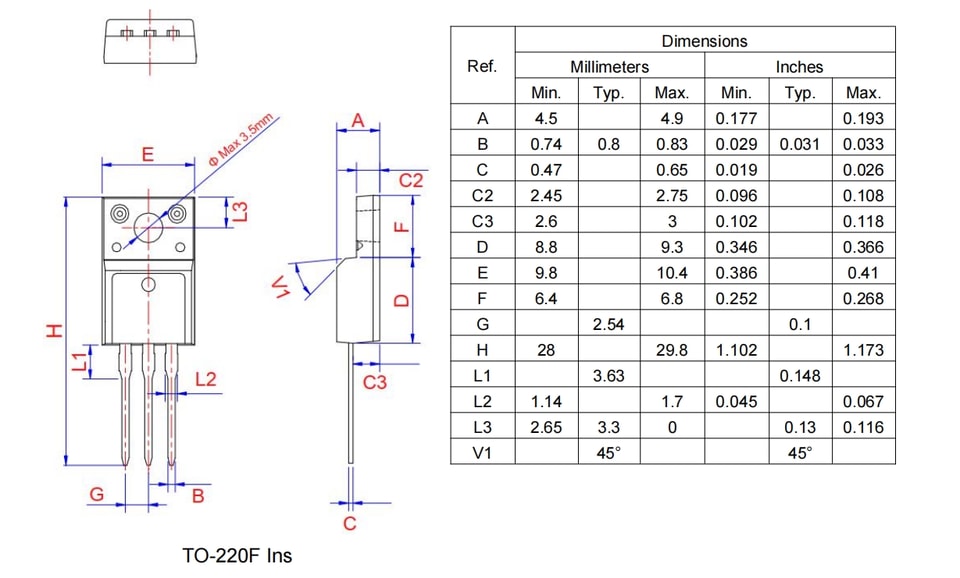

البيانات الميكانيكية للعبوة
