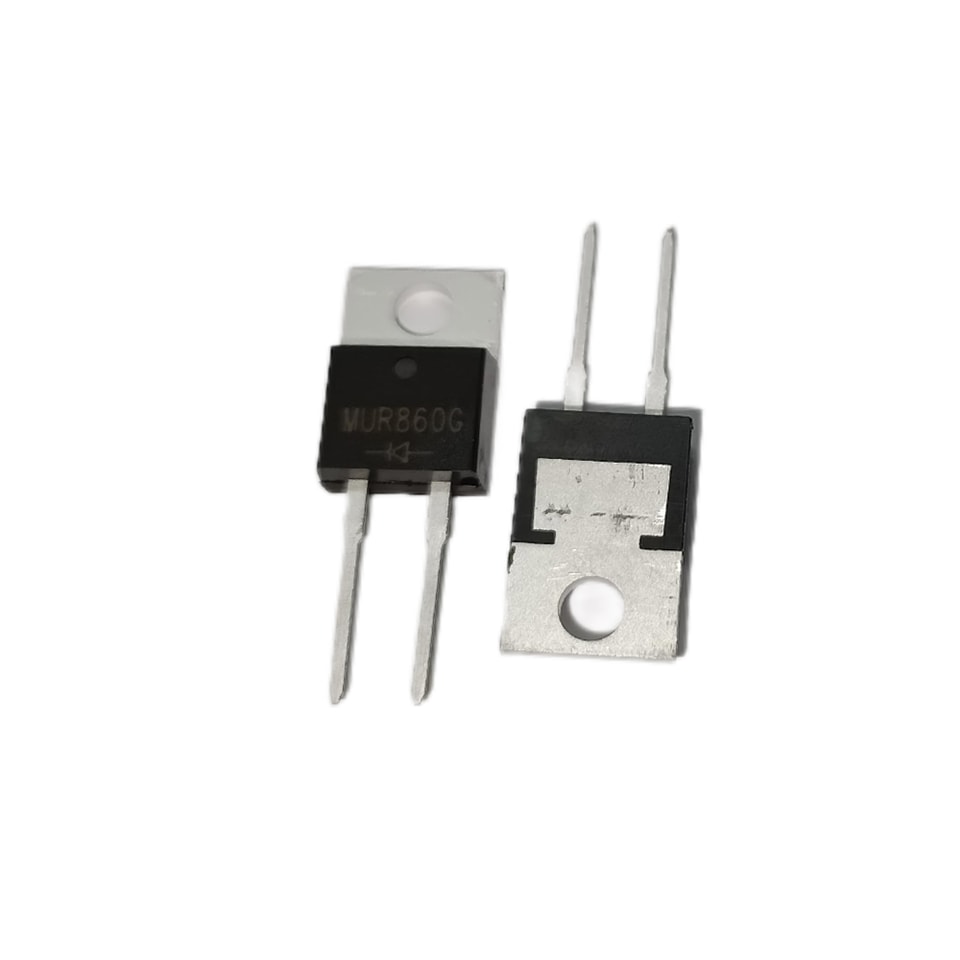

YZPST-MUR860G
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
مقوم استعادة فائق السرعة
MUR805G إلى MUR860G
الجهد - من 50 إلى 600 فولت التيار 8 أمبير
الميزات
انخفاض منخفض في الجهد الأمامي
قدرة عالية على تحمل التيار
اعتمادية عالية
قدرة عالية على تحمل تيارات الاندفاع
مناسب لتطبيقات التبديل النبضي
لحام بدرجة حرارة عالية: 260°م/10 ثوانٍ عند الأطراف
تتوفر منتجات خالية من الرصاص: يمكن أن يحقق محتوى القصدير 99% وما فوق متطلبات توجيه المواد البيئية RoHS
البيانات الميكانيكية
العلبة TO220AC من بلاستيك مصبوب
الإيبوكسي: مقاوم للهب وفق تصنيف UL 94V-0. السلك: قابل للحام بالقصدير حسب
MIL-STD-202، الطريقة 208 مضمونة
القطبية: كما هو مبيَّن
موضع التركيب: أيّ موضع. الوزن: 2.24 غرام
الحدود القصوى والخصائص الكهربائية
التصنيفات عند درجة حرارة محيطة 25°م ما لم يُذكر خلاف ذلك
طور أحادي، نصف موجة، 60 هرتز، حمل مقاوم أو حثي
للحمل السعوي، خفِّض التيار بنسبة 20%
المعلمة | MUR 805G | MUR 810G | MUR 815G | MUR 820G | MUR 830G | MUR 840G | MUR 860G | الوحدات | |
الحد الأقصى متكرر الذروة الجهد العكسي | 50 | 100 | 150 | 200 | 300 | 400 | 600 | فولت | |
الحد الأقصى جهد RMS | 35 | 70 | 105 | 140 | 210 | 320 | 420 | فولت | |
الحد الأقصى تيار مستمر جهد الحجب | 50 | 100 | 150 | 200 | 300 | 400 | 600 | فولت | |
الحد الأقصى للمتوسط أمامي مقوم التيار .375 (9.5 مم) الرجل الطول عند TC =1000C | 8 | أمبير | |||||||
الذروة أمامي نبضة اندفاعية التيار 8.3 مللي ثانية أحادي نصف موجة جيبية مركّب on المقنن الحمل (طريقة JEDEC) | 125 | أمبير | |||||||
الحد الأقصى فوري جهد أمامي عند 8.0 أمبير | 0.95 | 1.25 | 1.65 | فولت | |||||
الحد الأقصى تيار مستمر الاستعادة تيار TA =250C عند المقنن تيار مستمر جهد الحجب TA =1000C | 10 250 |
| uA | ||||||
الوصلة النموذجية السعة (لاملاحظة 1) | 62 | بيكوفاراد | |||||||
الحد الأقصى الاستعادة زمن الاستعادةe (ملاحظة 2) | 35 | 35 | nS | ||||||
الحراري النموذجي المقاومة ملاحظة R JC | 3.0 | 0°م/واط | |||||||
التشغيل و درجة حرارة التخزينة المدى TJ | -55 إلى +150 | ℃ | |||||||
