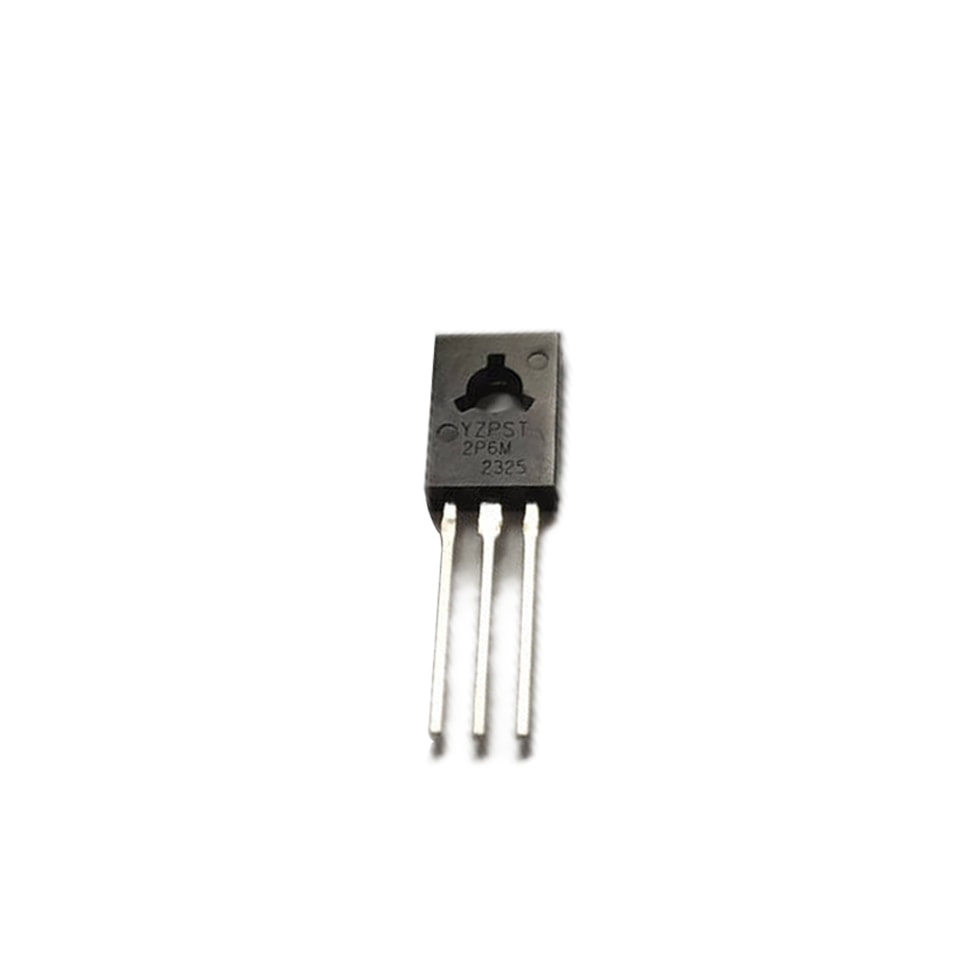

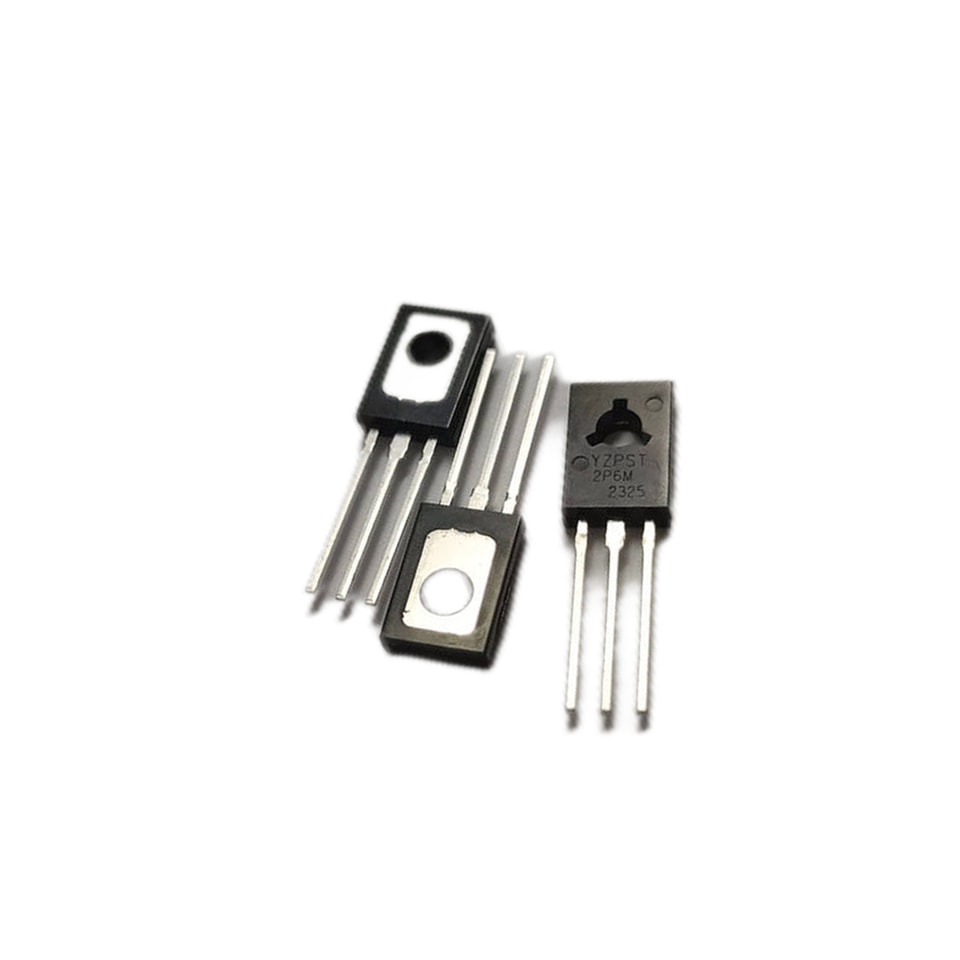

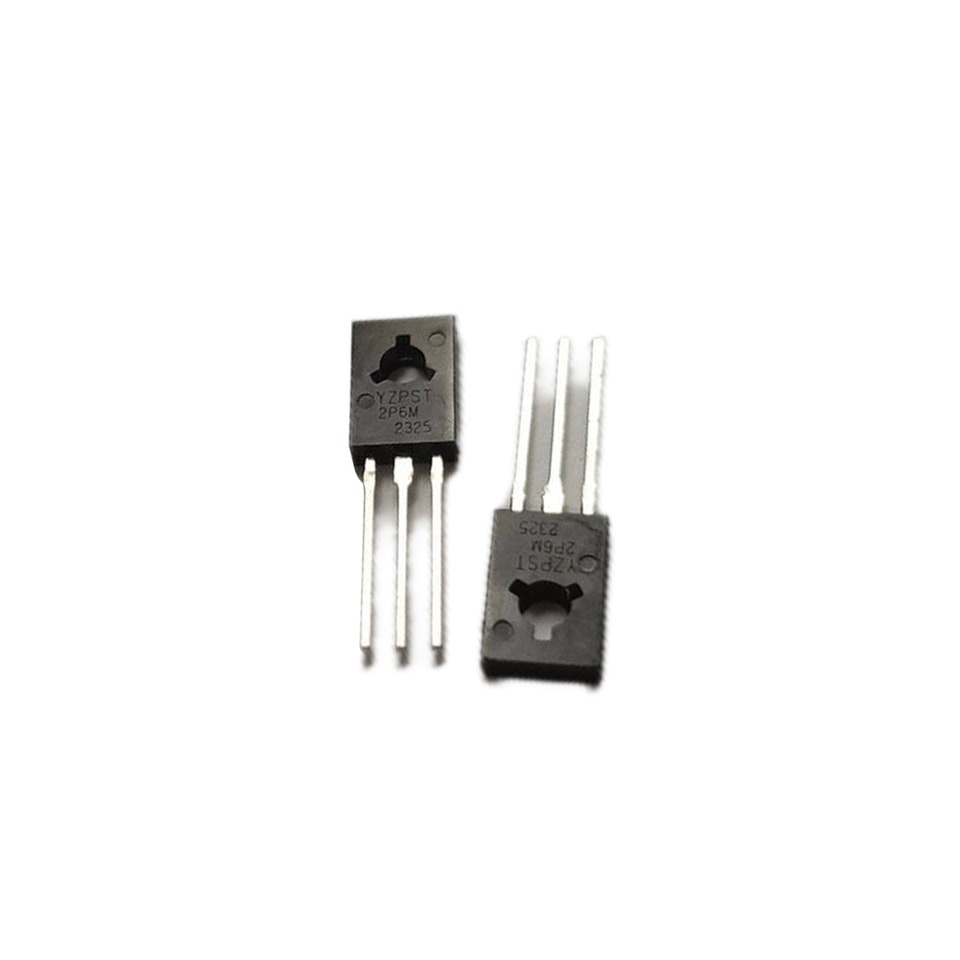

YZPST-2P6M 10-30UA
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
2P6M 2A حسّاس SCRs
الوصف:
توفّر سلسلة 2P6M 2A من عناصر SCR معدل dv/dt عالٍ
مع مقاومة قوية للتداخل الكهرومغناطيسي.
يوصى بها بشكل خاص للاستخدام في قواطع التيار المتبقي، ومجففات الشعر، وأجهزة الإشعال، إلخ.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 2.0 | A |
IGT | ≤200 | ميكروأمبير |
VDRM/VRRM | 600 | V |
الحدود المطلقة الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة وصلة التشغيل | Tj | -40~110 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 2 | A |
تيار الذروة غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) | ITSM | 20 | A |
قيمة I²t للانصهار (tp=10ms) | I2t | 2 | A²s |
المعدل الحرج لارتفاع تيار الحالة الموصلة (IG=2×IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 0.2 | A |
قدرة تبديد البوابة المتوسطة | PG(AV) | 0.1 | واط |
قدرة الذروة للبوابة | PGM | 0.5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | القيمة | ||||
| ظروف الاختبار | الحد الأدنى | النوع | MAX | الوحدة | |
| IGT | VD=12V, RL=33Ω | - | 50 | 200 | ميكروأمبير |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj=110℃ | 0.2 | - | - | V |
| Iع | IT=50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=2/3×VDRM Tj=110℃ RGK=1KΩ | 20 | - | - | V/ µs |
الحرارية المقاومات
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| TO-251-4R/TO-252-4R | 6.5 | |||
| TO-92 | 10 | |||
| TO-126 | 7 | |||
| الوصلة إلى الحالة(تيار متناوب) | SOT-89-3L | 8.3 | ℃/W | |
| Rθj-c | SOT-223-3L | 7.3 | ||

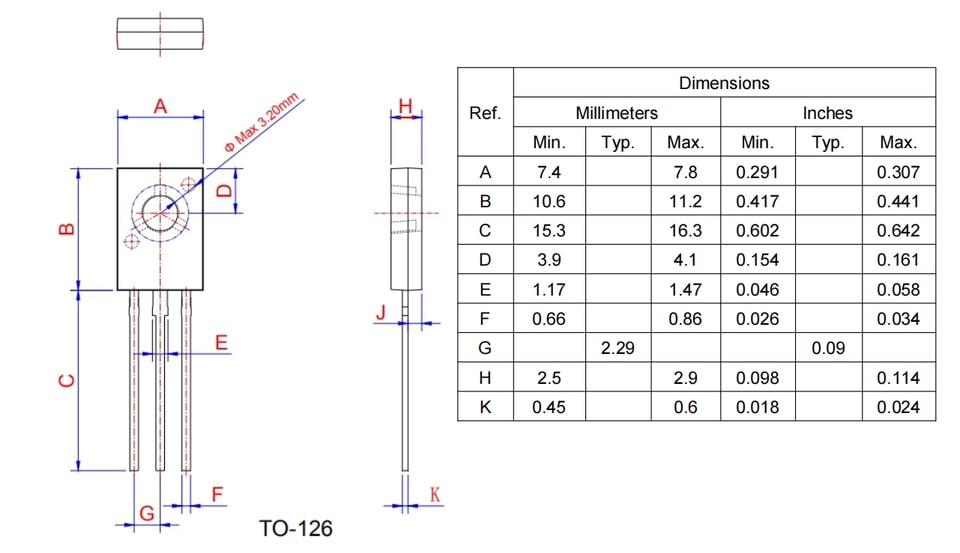

الحزمة البيانات الميكانيكية البيانات
