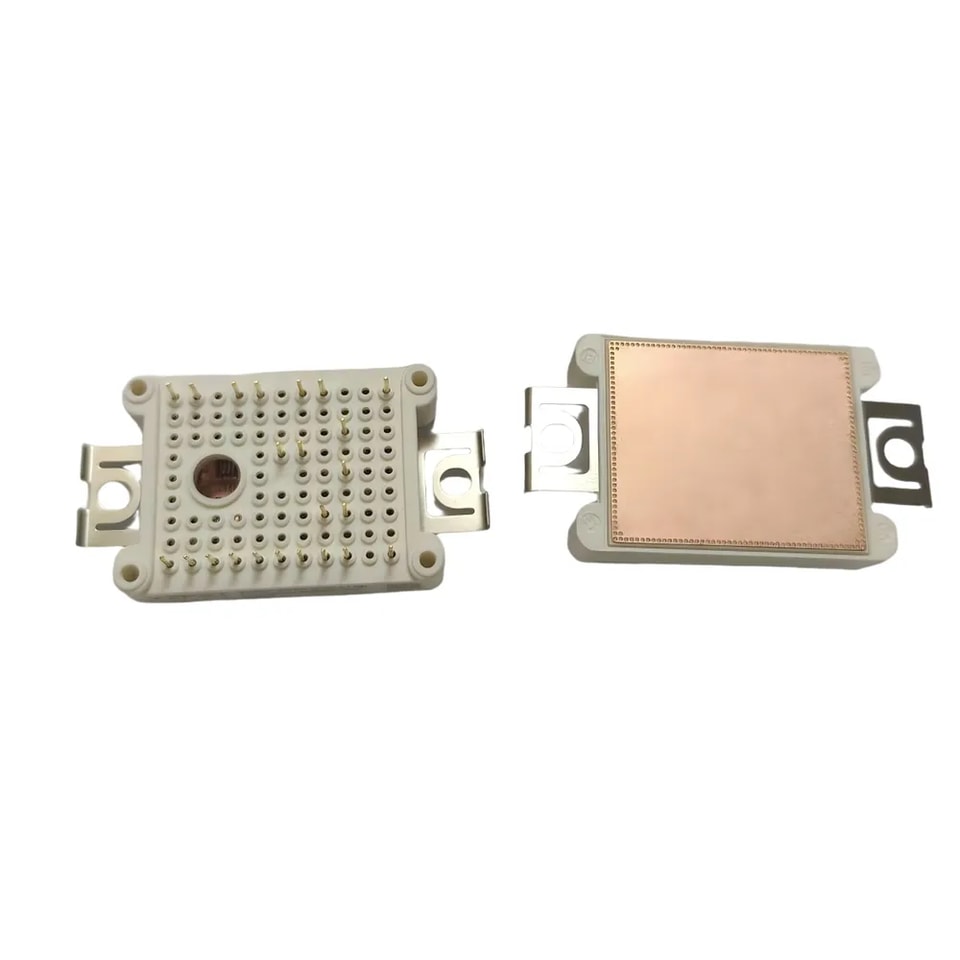

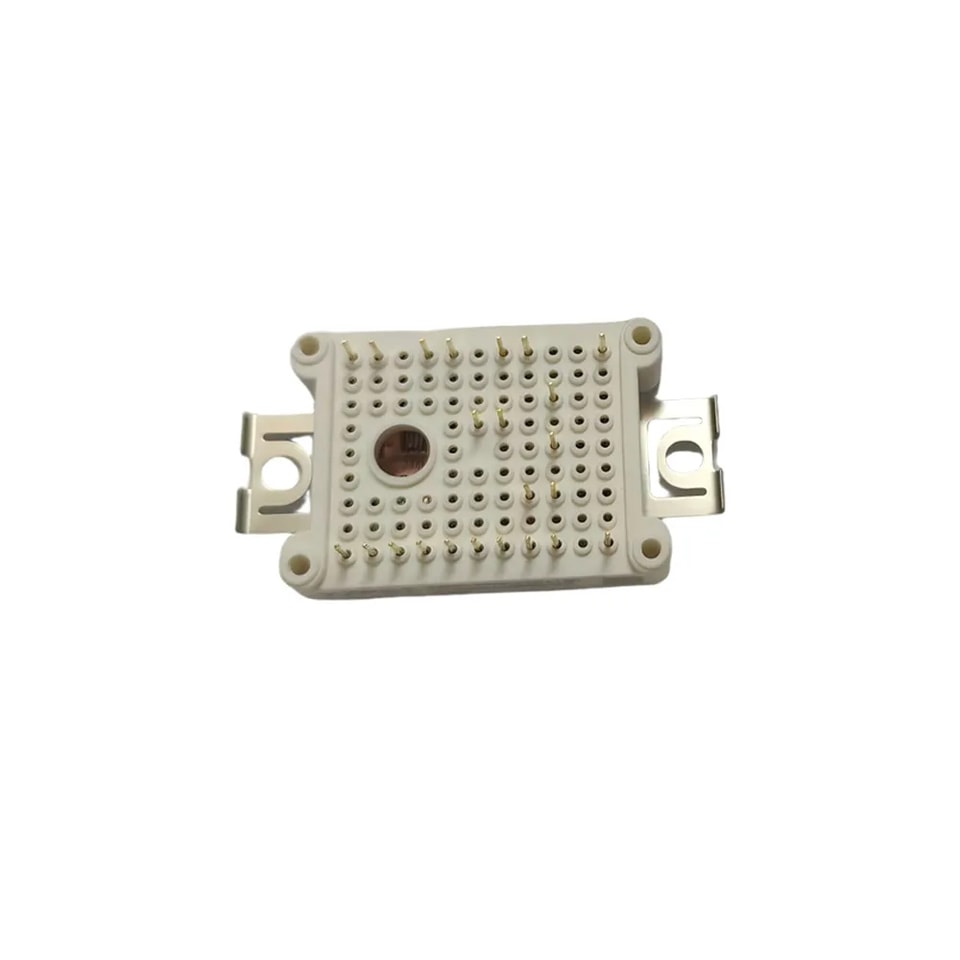

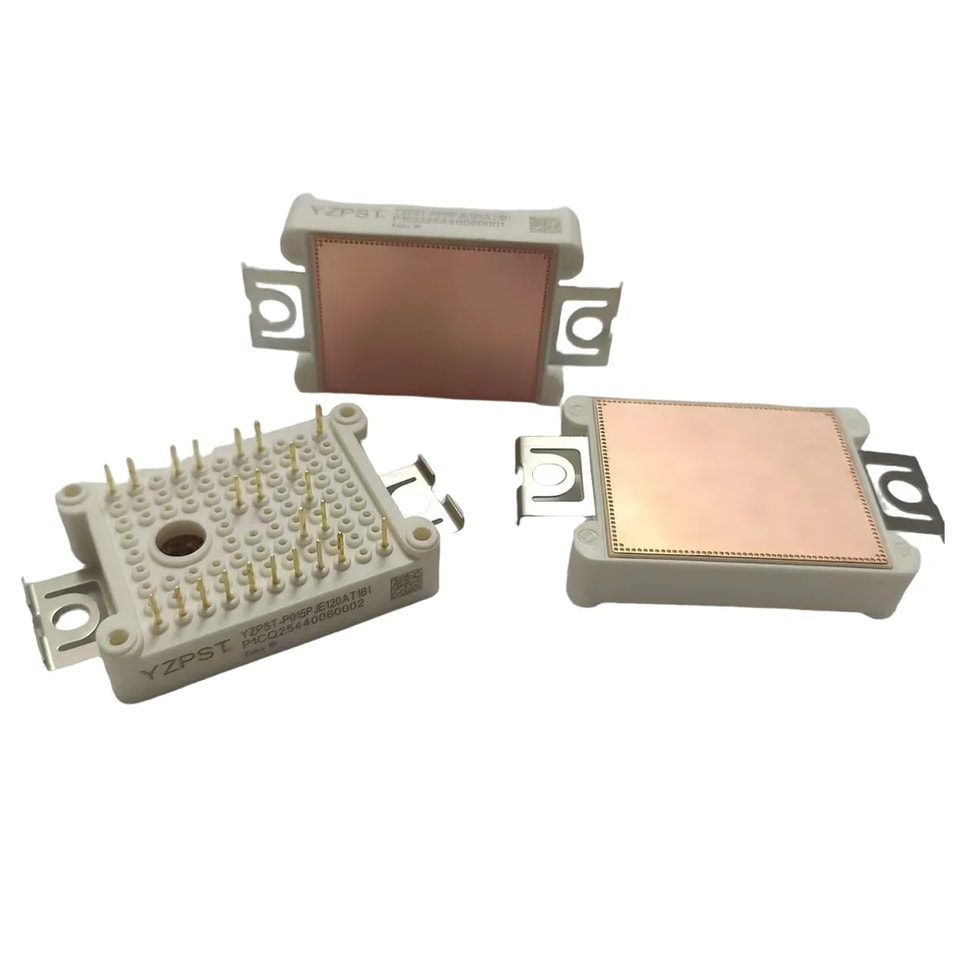

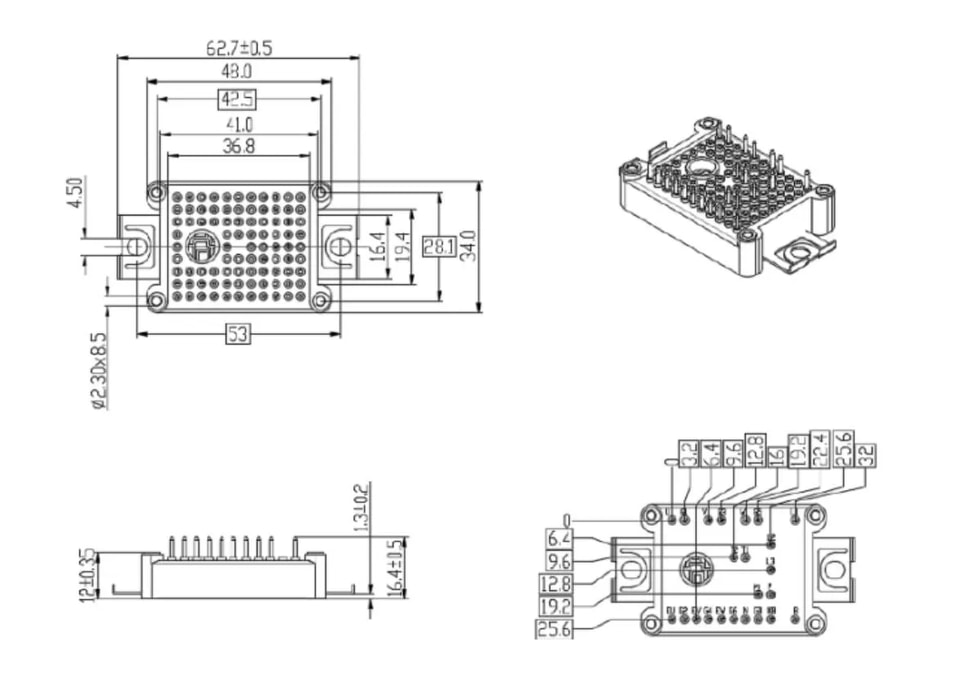

YZPST-P015PJE120AT1B1
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
عاكس IGBT
الحد الأقصى المقنن القيم
الرمز | الوصف | الظروف | القيم | الوحدة |
VcEs | جهد المجمع-الباعث | TU=25℃ | 1200 | V |
VGES | جهد الذروة بين البوابة والباعث | T=25℃ | ±20 | V |
Ic | مستمر تيار مستمر المجمع التيار | Tc=100℃ | 15 | A |
cRM | متكرر الذروة المجمع التيار | tp=1ms | 30 | A |
Ptot | إجمالي تبديد القدرة | Tc=25℃,Tvjmax=175℃ | 130 | واط |
القيم المميزة
الرمز |
الوصف |
الظروف | القيم |
الوحدة | ||
الحد الأدنى | النوعي | الحد الأقصى | ||||
VcE(sat) | تشبع المجمع-الباعث الجهد | VGE=15V,Ic=15A,TU=25℃ | --- | 2.12 | --- | V |
VGE=15V,Ic=15A,TU=125℃ | --- | 2.48 | -- | V | ||
VGEth) | عتبة البوابة الجهد | VGE=VcE,Ic=0.48mA |
| 5.6 |
| V |
IcES | قطع بين المجمع والباعث التيار | VcE=1200V,VGE=0V | --- | --- | 1 | mA |
GES | تسرّب البوابة-الباعث التيار | VGE=20V,VcE=0V | --- | --- | 100 | nA |
Cies | مدخل السعة |
VcE=25V,VGE=0V,f=1MHz | --- | 990 | --- | بيكوفاراد |
Coes | مخرج السعة | --- | 85 | --- | بيكوفاراد | |
Cres | انتقال عكسي السعة | --- | 36 | --- | بيكوفاراد | |
t(on) | تأخير التشغيل الزمن |
VcE=600V VGE=±15V Ic=15A R₆=39Ω حثي الحمل T₄=25℃ | --- | 38 | --- | ns |
t. | تشغيل زمن الصعود الزمن | --- | 25 | --- | ns | |
t(dof) | تأخير الإيقاف الزمن | --- | 150 | --- | ns | |
t | زمن هبوط الإيقاف | --- | 180 | --- | ns | |
Eon | تشغيل فقد التبديل | --- | 1.11 | --- | mJ | |
Eof | فقد التبديل عند الإيقاف التيار القصير | --- | 0.95 | --- | mJ | |
lsc | قصر الدائرة البيانات | VGE≤15V,Vcc=800V tp≤10μs,TU=150℃ |
--- | 62 |
--- | A |
RithJC | Tالمقاومة الحرارية، من الوصلة إلى العلبةe | لكل IGBT | --- | --- | 1.15 | K/W |
TvJop | درجة حرارة الوصلة الافتراضيةة | أثناء التبديل | -40 | --- | 150 | ℃ |
