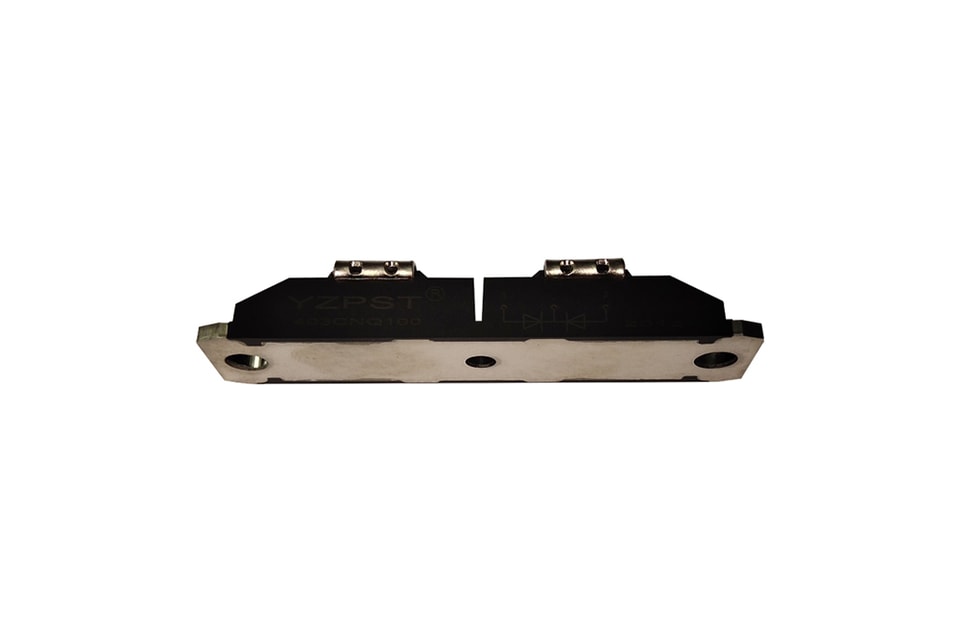

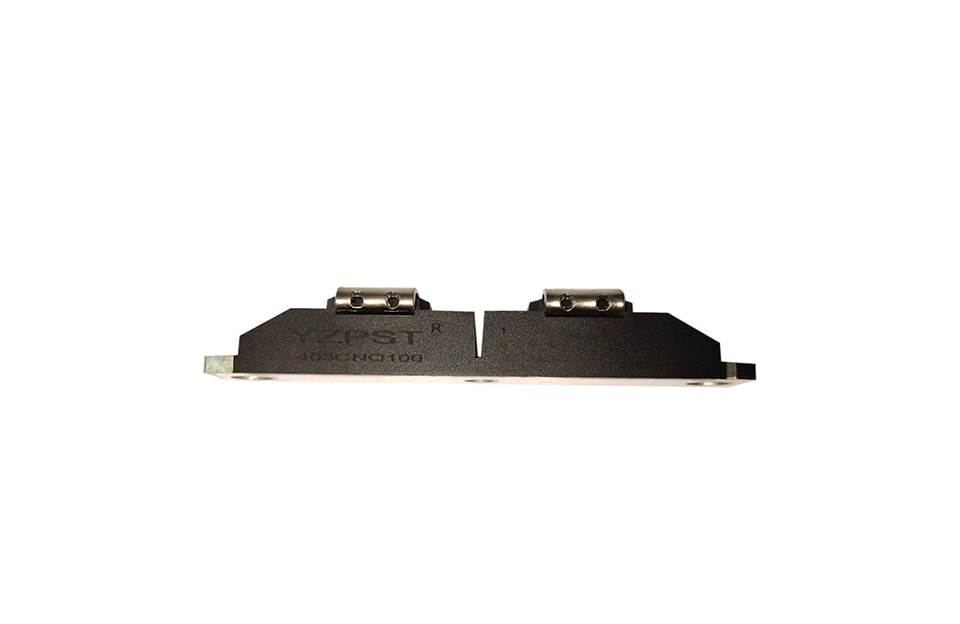

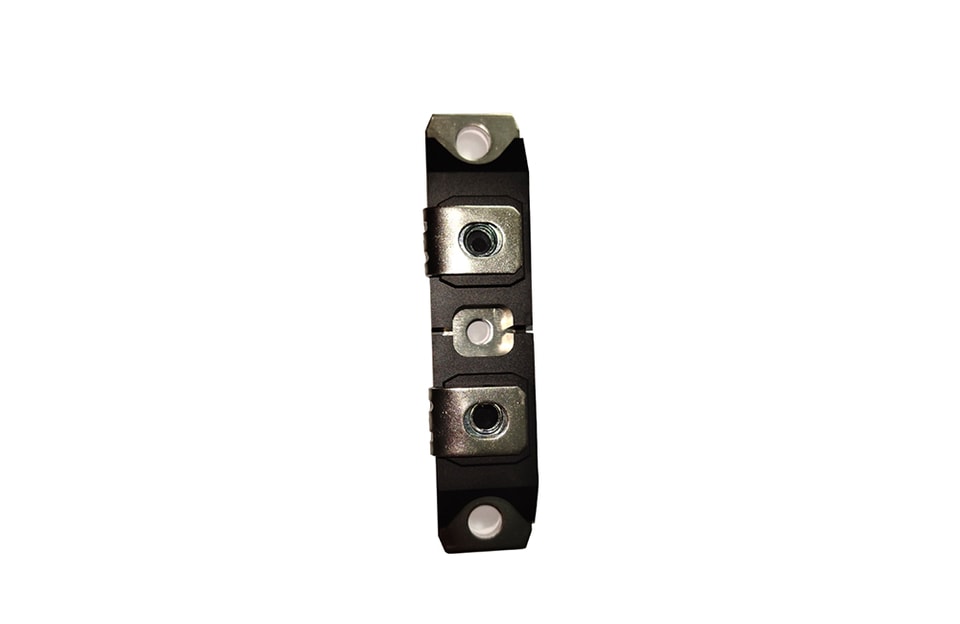

تصنيفات الجهد

المعلمة

الرمز

JDS400DK100

UNIT

الجهد العكسي المباشر الأقصى للتيار المستمر

V R

100

V

الجهد العكسي الذروي الأقصى للعمل

V RWM

100

التصنيفات والخصائص الرئيسية

الرمز

الخصائص

القيم

UNIT

أنا F(AV)

موجة مستطيلة

400

A

V RRM

100

V

أنا FSM

T p =5us sine

22000

A

V F

200A PK T J =125 ℃ (per leg)

0.70

V

T J

المدى

-55 إلى 175

℃

القيم القصوى المطلقة للتصنيفات

المعلمة

الرمز

شروط الاختبار

القيم

UNIT

الحد الأقصى المتوسط إلى الأمام لكل ساق

التيار لكل جهاز

أنا F(AV)

دورة عمل بنسبة 50٪ عند T = 142 درجة مئوية، موجة مستطيلة

200

A

400

أقصى تيار ذروة غير متكرر لدورة واحدة لكل قسم

أنا FSM

5 µs جيب أو 3 µs نبضة مستطيلة e

بعد أي حالة حمل مصنفة ومع تصنيف

V RRM تطبق

22000

A

10 مللي ثانية جيب أو 6 مللي ثانية نبضة مستطيلة

2750

طاقة الانهيار غير المتكررة لكل ساق

E AS

TJ=25 ℃ ,IAS=13A,L=0.2mH

16.5

ملي جول

تيار الانهيار التكراري لكل ساق

أنا AR

التحلل الحالي بشكل خطي حتى الوصول إلى الصفر في 1 ميكروثانية

التردد محدود بحد أقصى لدرجة الحرارة TJ VA=1.5xV النموذجي

1

A

المواصفات الكهربائية

المعلمة

الرمز

شروط الاختبار

القيم

UNIT

الجهد الأمامي الأقصى للانخفاض لكل رجل

V F (1) M

200A

T _J =25 ℃

0.8

V

400A

0.95

200A

T _J =125 ℃

0.70

400A

0.85

أقصى تيار تسرب عكسي لكل ساق

أنا RM (1)

T _J =25 ℃

V _R =الجهد المقنن _R

2.5

مللي أمبير

T _J =125 ℃

40

أقصى سعة اتصال لكل ساق

جيم _T

V _R = 5 VDC (نطاق إشارة الاختبار 100 كيلو هرتز إلى 1 ميجا هرتز) 25 درجة مئوية

4150

بيكوفاراد

الاندماج السلس لكل ساق

لينير _إس

من أعلى فتحة المحطة إلى السطح التركيبي

6.0

نانوهنري

أقصى معدل لتغير الجهد

dV/dt

الجهد المقنن _R

10000

V/μs
