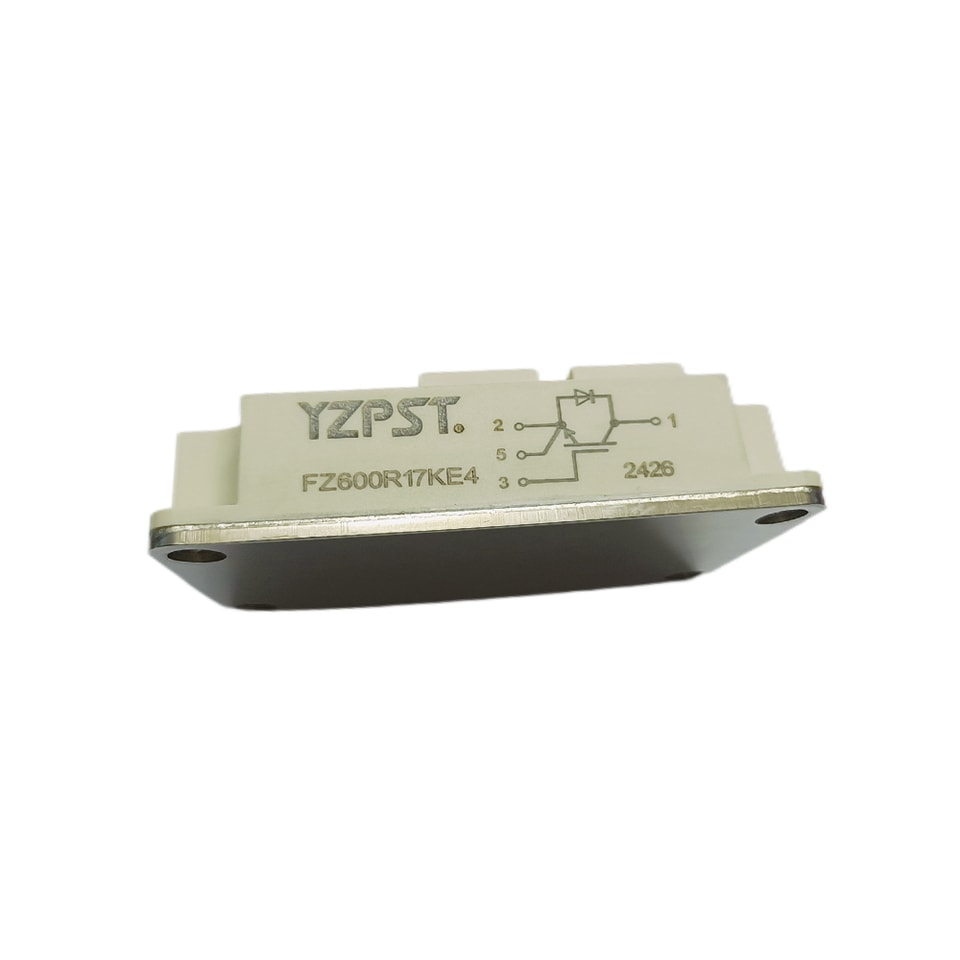

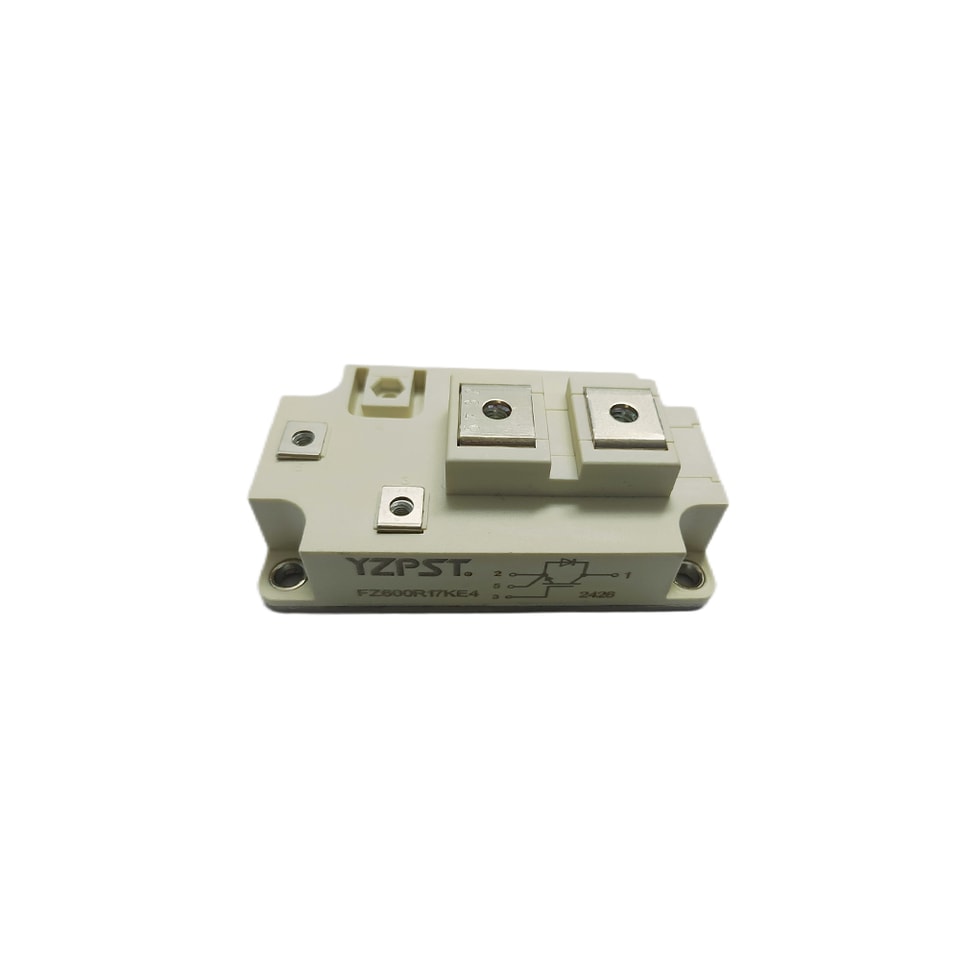

YZPST-FZ600R17KE4
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
P/N:YZPST-FZ600R17KE4
1700V/600A مفاتيح أحادية
الميزات:
1700V600A، VCE(sat)(typ.)=3.0V
سرعة تبديل فائقة السرعة
مقاومة ممتازة لظروف القصر

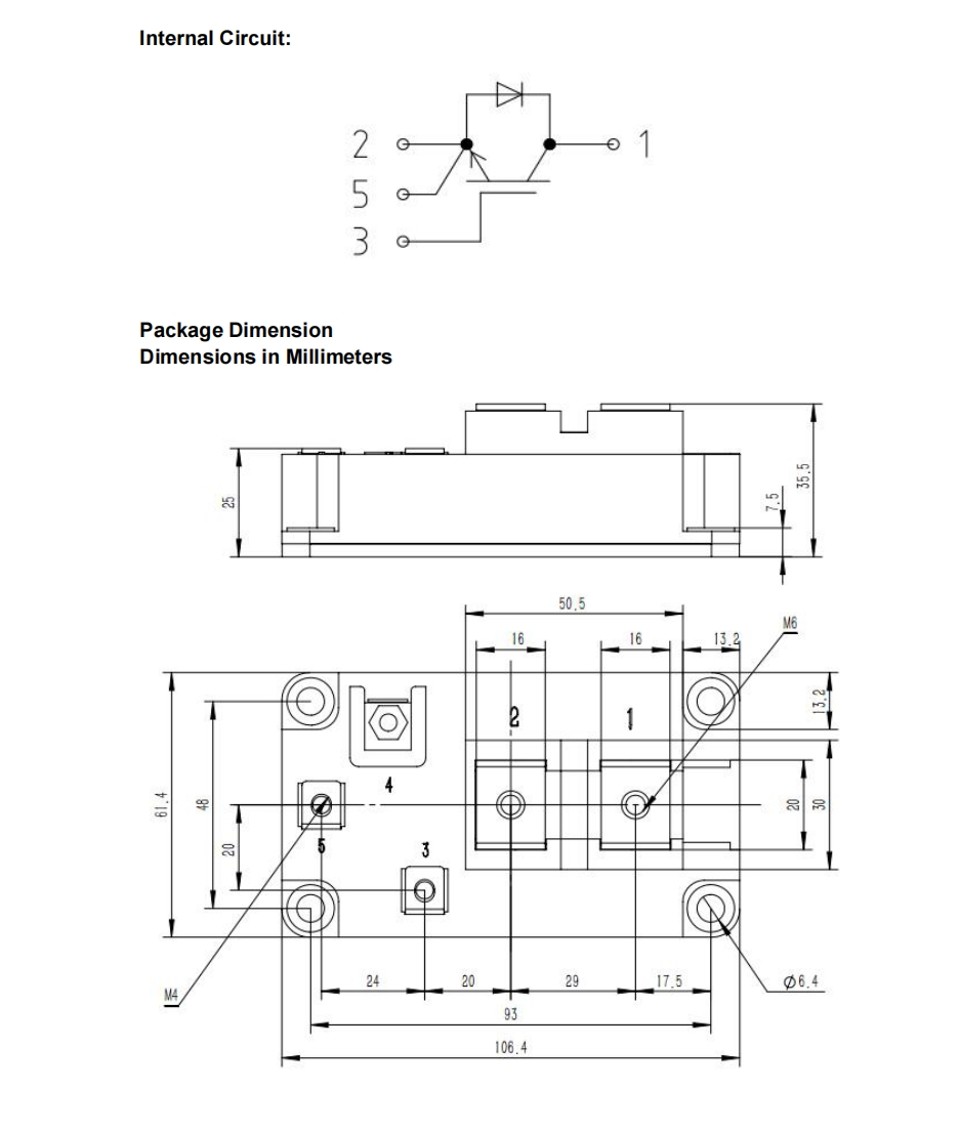

وحدة مفردة 62 مم
التطبيقات العامة:
توفر IGBTs من Daxin سرعة تبديل فائقة السرعة لتطبيقات مثل اللحام، والتسخين بالحث،
وأجهزة UPS وغيرها من التطبيقات عالية التردد
مطلق الحد الأقصى قيمIGBT
VCES | المجمّع إلى الباعث Vالجهد | 1700 | V | |
VGES | الجهد المستمر من البوابة إلى الباعث فولطage | ±30 | V | |
IC |
تيار المجمع المستمر | Tج= 25°C | 1200 |
A |
Tج= 100°C | 600 | |||
ICM | تيار المجمع النبضي | TJ= 150°C | 1200 | A |
PD | الحد الأقصى قدرة التبدد(IGBT) | Tج= 25°C, TJ= 150°C | 2660 | واط |
tsc | زمن تحمل الدائرة القصيرة | > 10 | µs | |
TJ | الحد الأقصى درجة حرارة وصلة IGBT | 150 | °C | |
TJOP | أقصى درجة حرارة تشغيل للوصلةة مدى | -40 إلى +150 | °C | |
Tstg | درجة حرارة التخزين مدى | -40 إلى +125 | °C | |
مطلق الحد الأقصى قيمالتحرر الحر ديود
VRRM | متكرر جهد الانعكاس الأقصى بياناتأولية | 1700 | V | |
IF |
تيار الدايود المستمر تيار أمامي | Tج= 25°C | 1200 |
A |
Tج= 100°C | 600 | |||
IFM | ديود الحد الأقصى تيار أمامي | 1200 | A | |
الكهربائية الخصائص من IGBT عند TJ = 25°C (ما لم ينص على خلاف ذلك)
المعلمة | ظروف الاختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة | ||
BVCES | المجمّع إلى انهيار الباعثالجهد | VGE = 0V، IC = 1 مللي أمبير | 1700 |
|
| V | |
ICES | المجمّع إلى الباعث تيار التسرب | VGE = 0 فولت، VCE= VCES |
|
| 5 | mA | |
IGES | البوابة إلى تسرب الباعث التيار | VGE = ±30 فولت، VCE = 0 فولت |
|
| 400 | nA | |
VGE(th) | جهد عتبة البوابةge | IC = 1 مللي أمبير، VCE= VGE | 4.5 |
| 5.7 | V | |
VCE(sat) |
المجمع إلى الباعث جهد التشبع (الوحدة مستوى) |
IC = 600 أمبير، VGE = 15 فولت | TJ= 25°C |
| 3.00 | 3.20 |
V |
TJ= 125°C |
| 3.60 |
| ||||
