مكوّن قدرة
قضيب فيريت YZPST-101.6x50.8x25.4
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
YZPST-101.6x50.8x25.4 قضيب فيريت

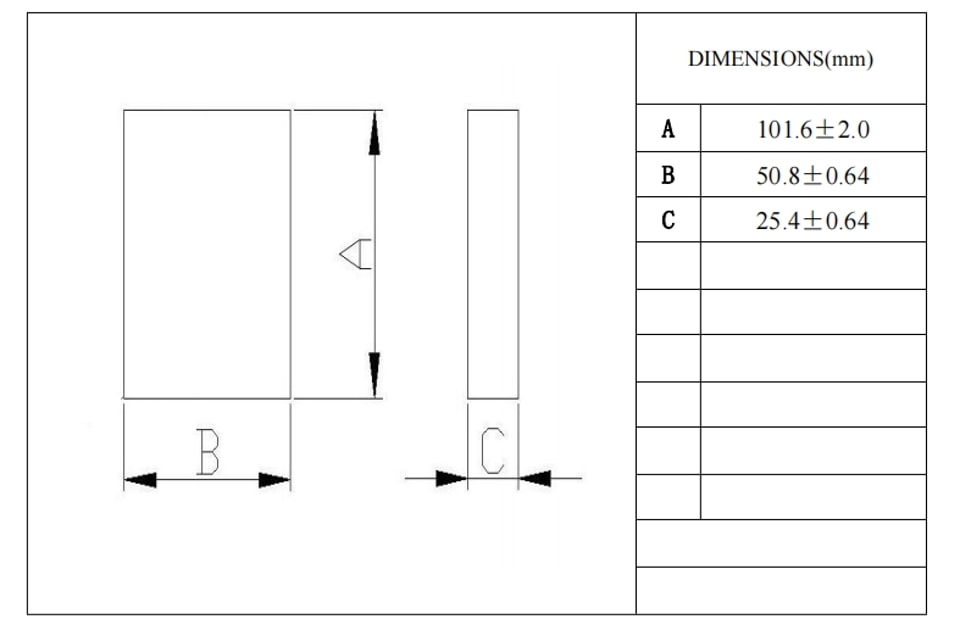

الأبعاد (مم)
المعلمات | |
عامل القلب C1 | \ مم-1 |
الطول الفعّال Le | \ مم |
المساحة المقطعية الفعّالةa Ae | \ مم2 |
الحجم الفعّال Ve | \ مم3 |
تقريبًا .الوزن | 645 غ/مجموعة |
خصائص المادةخصائص المادة
| الخصائص | الرمز | الوحدة | PTS40 | |
| النفاذية الابتدائية | ui | \ | 2300±25% | |
| mT | 25℃ | 510 | ||
| كثافة الفيض عند التشبع | Bs | （1000A/m） | 100℃ | 390 |
| المغناطيسية المتبقية | Br | mT | 120 | |
| القسرية المغناطيسية | Hc | A/m | 13 | |
| 25℃ | \ | |||
| فقد القدرة | Pc | KW/m3 | 60℃ | 550 |
| f=100kHz，B=200mT | 100℃ | 410 | ||
| درجة حرارة كوري | Tc | ℃ | >230 | |
| المقاومية | ρ | أوم*م | 6.5 | |
| الكثافة | d | كغ/م3 ×103 | 4.8 | |
| ملاحظة：The القيَم كانت مستخلَصة مع حلقي النوى at درجة حرارة الغرفة الحرارة ما لم ما لم يُذكر خلاف ذلك | ||||
الحد الأقصى شريحة إيقاف：
- الـعمقالشق في الأرض السطح يجب أن أن no أكثر من 0.3 مم، الطول مخصص للاستخدام لا أكثر يزيد عن 1/4، الطول من أطِل الخط. في الجهاز السطح غير الأرضي، الجهاز عمقيجب ألا يتجاوز 0.5مم، ولا يزيد الطول عن 1/3 من الطول أطِل الخط.

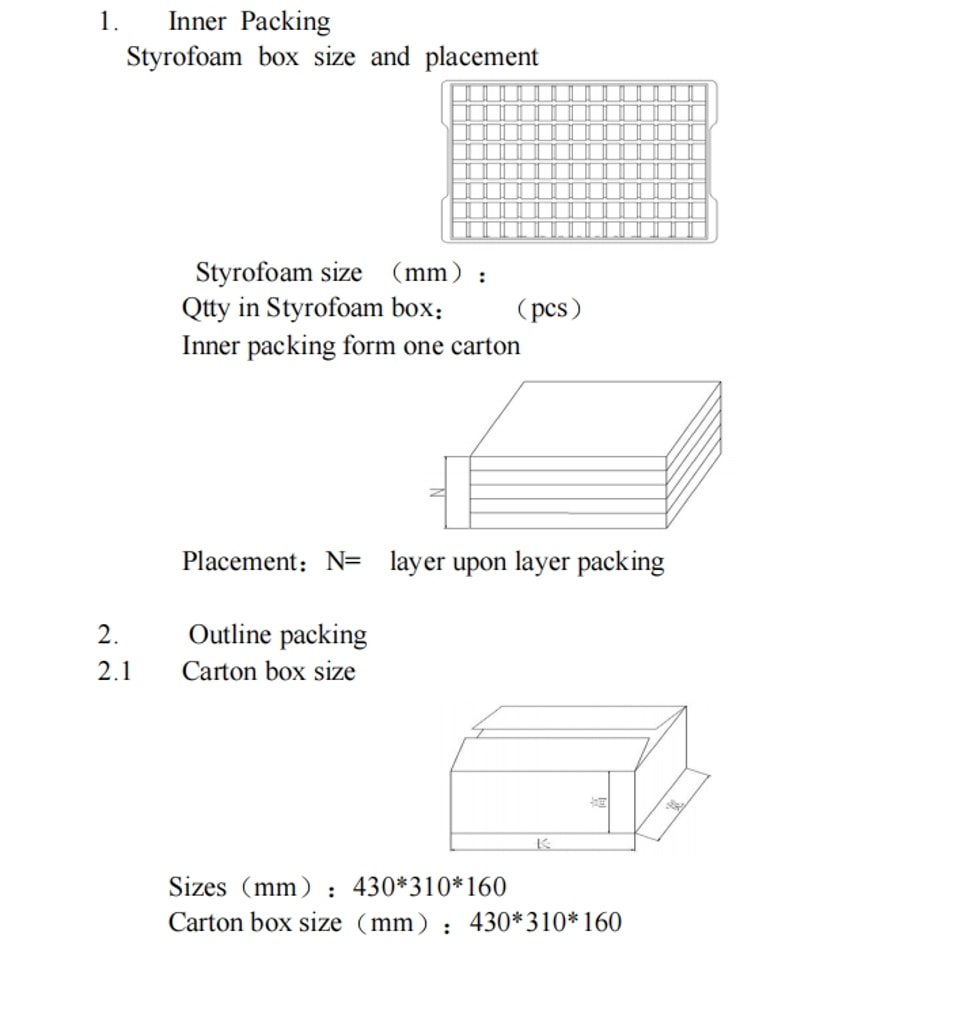

العبوة:
لا يتوفر أي محتوى إضافي للمنتج.
