مكوّن قدرة

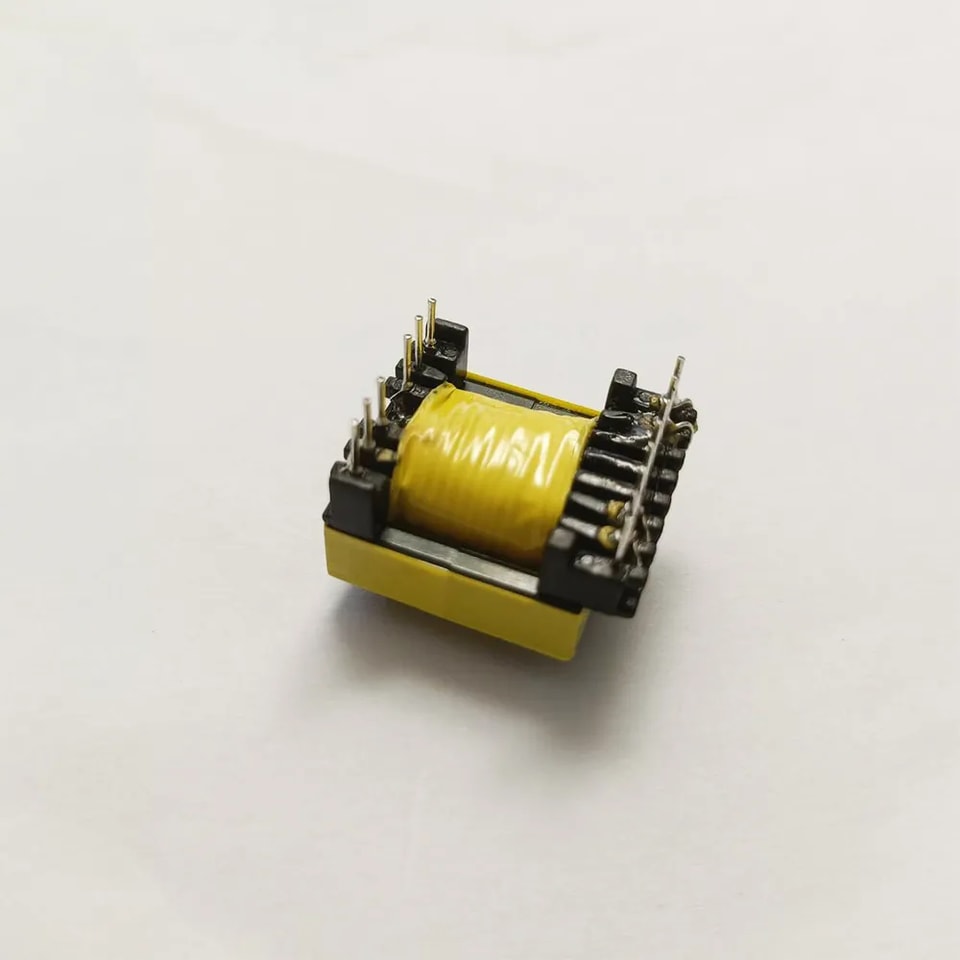

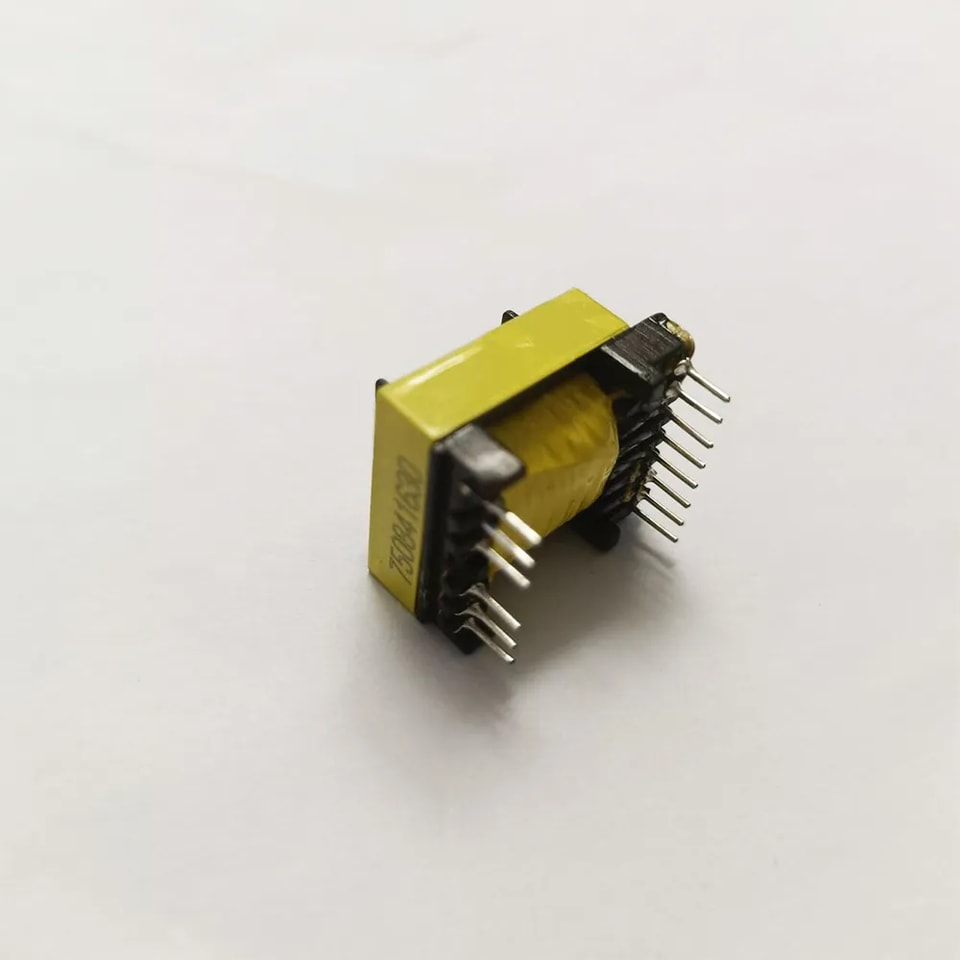

YZPST-EF25 محول 70.0mH
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
محول
الرقم: YZPST-EF25 70.0mH

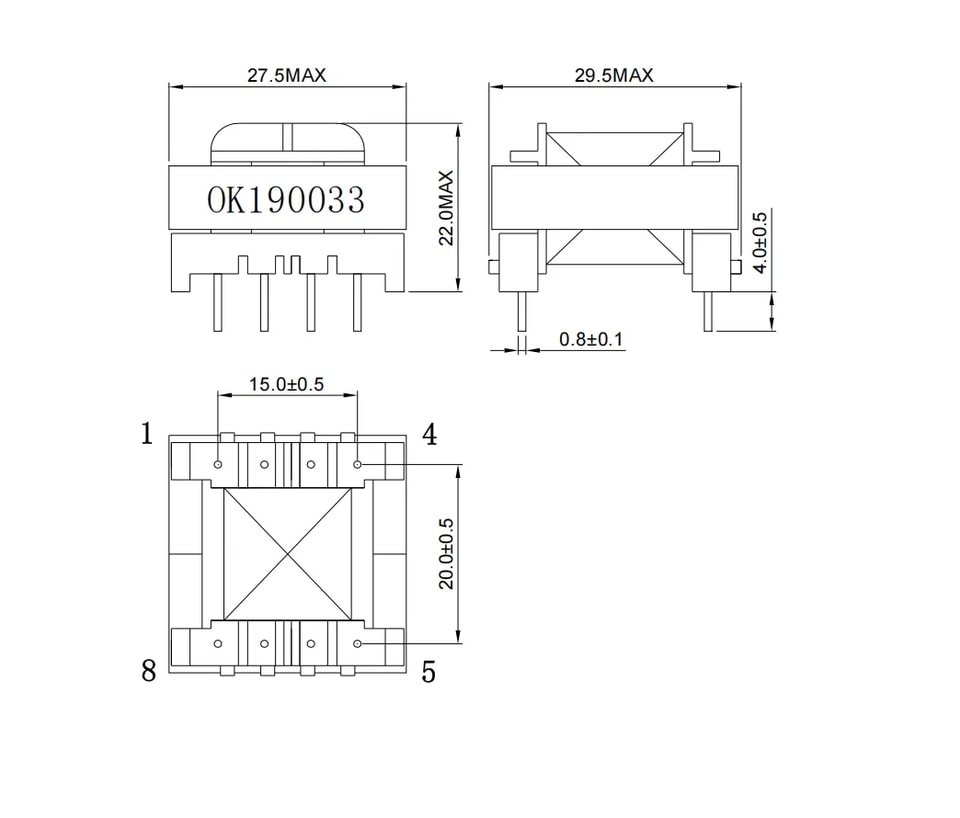

الأبعاد الخارجية:(الوحدة: مم)

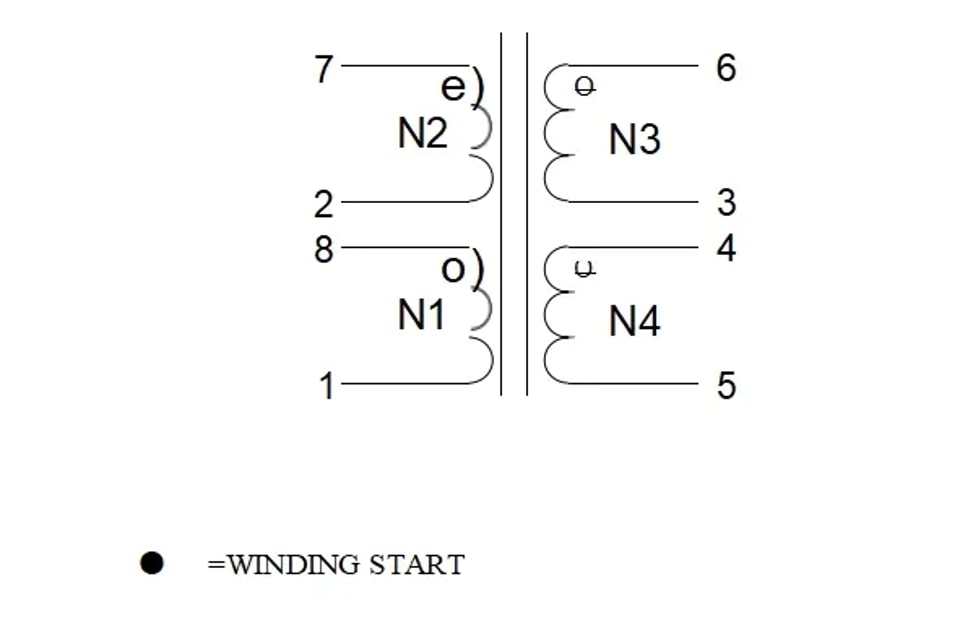

المخطط:
اللفّ:
اللف | الطرف | مقاس السلك | عدد اللفات | الشريط | ملاحظة |
N1 | 1-8 | QA-1-0.20/155℃ | 550 | 1 |
|
N2 | 7-2 | QA-1-0.45/155℃ | 6 |
1 |
|
N3 | 6-3 | QA-1-0.45/155℃ | 6 |
| |
N4 | 4-5 | QA-1-0.45/155℃ | 4 | 2 |
|
ملاحظة: الدبابيس 1-4 من ملف N1 باتجاه الآلة؛ والملفات N2/N3/N4 مع الدبابيس 5-8 باتجاه الآلة | |||||
المواصفات الفنية
الرقم | البند | المقاس نقطة | البيانات الفنية | ظروف الاختبار |
1 | المحاثة | 8-1 | 70.0mH±10% | 10KHZ 0.3V LCZ1062 |
|
|
|
|
|
|
|
|
|

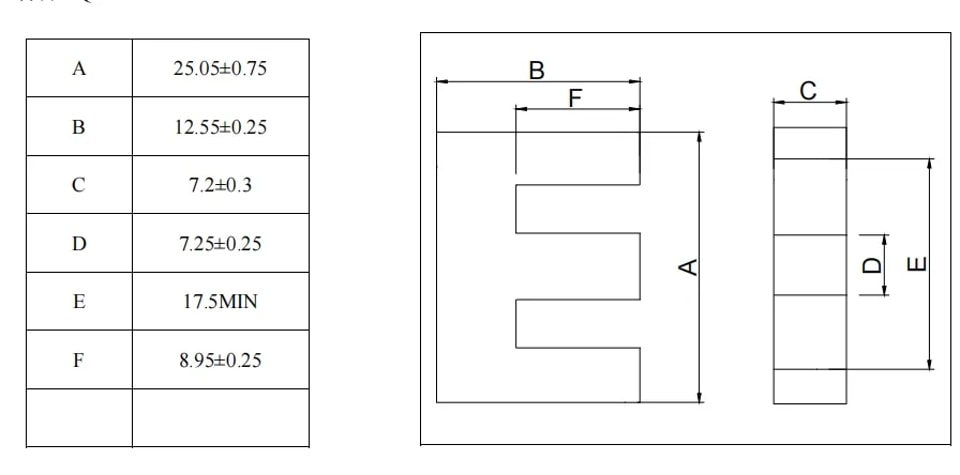

أبعاد اللب: (الوحدة: مم) QP4A
لا يتوفر أي محتوى إضافي للمنتج.
