YZPST-2SA1930
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

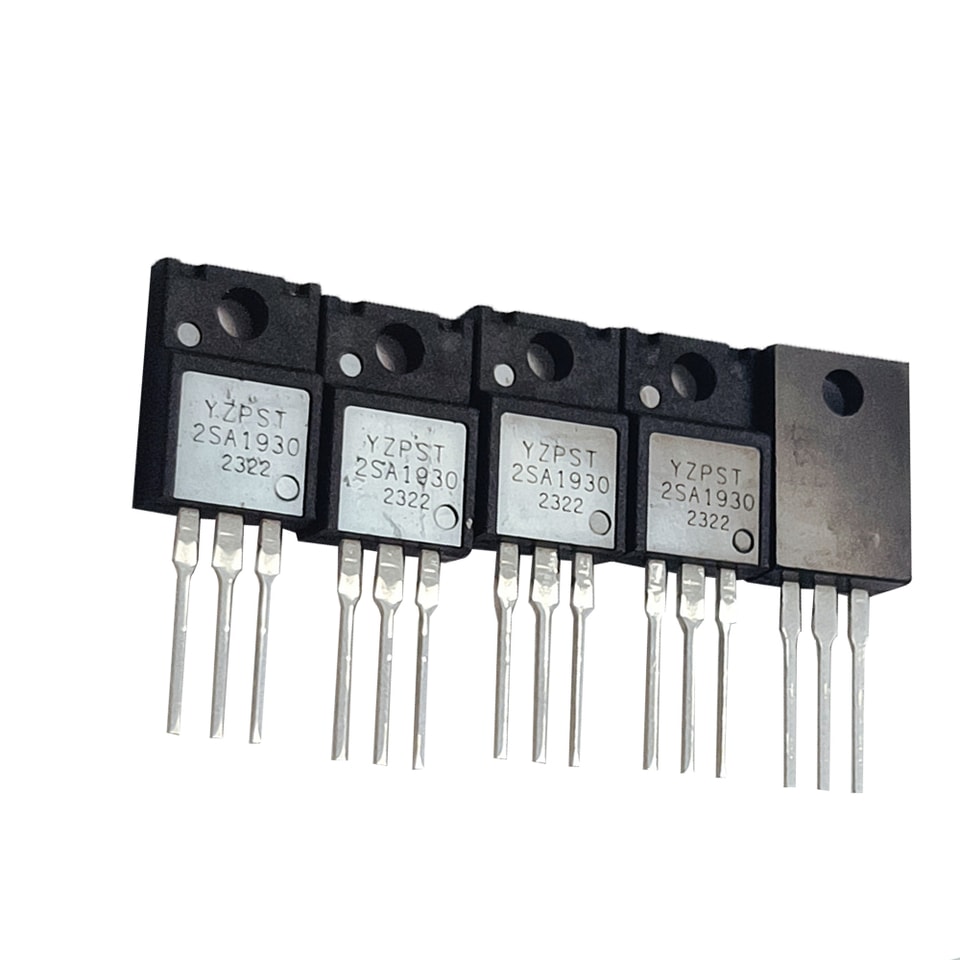

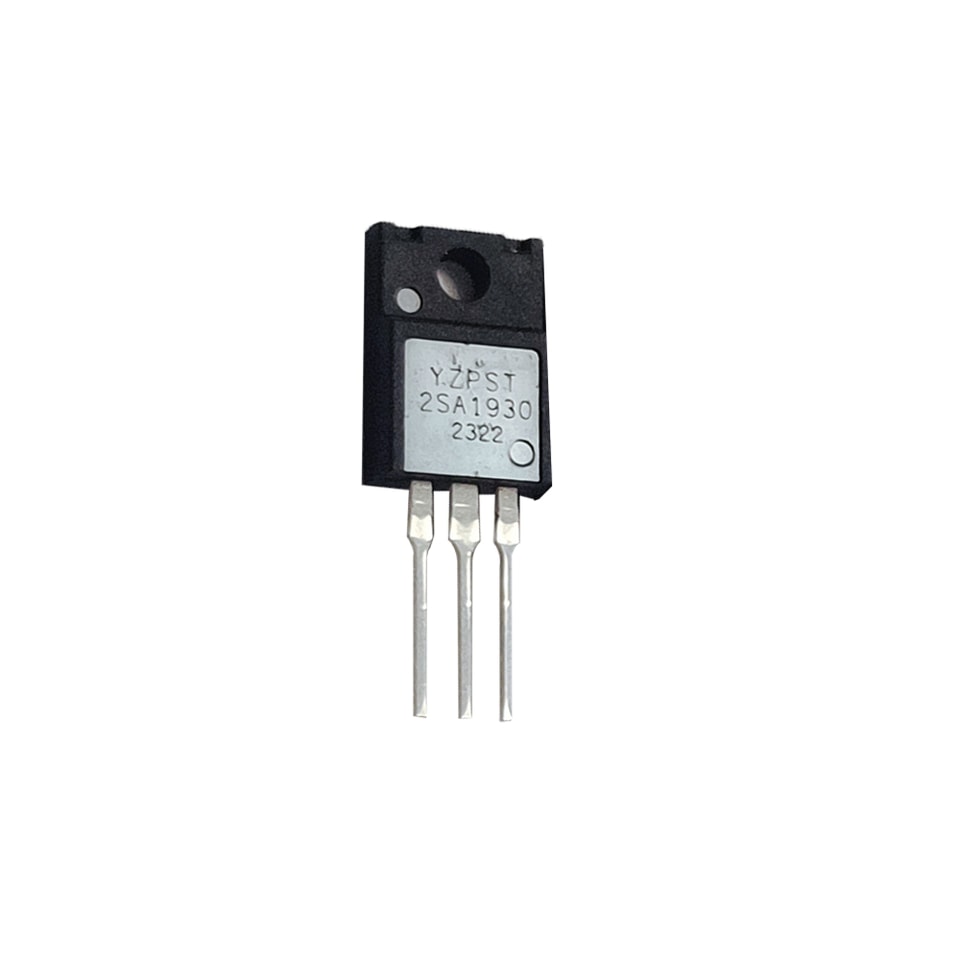

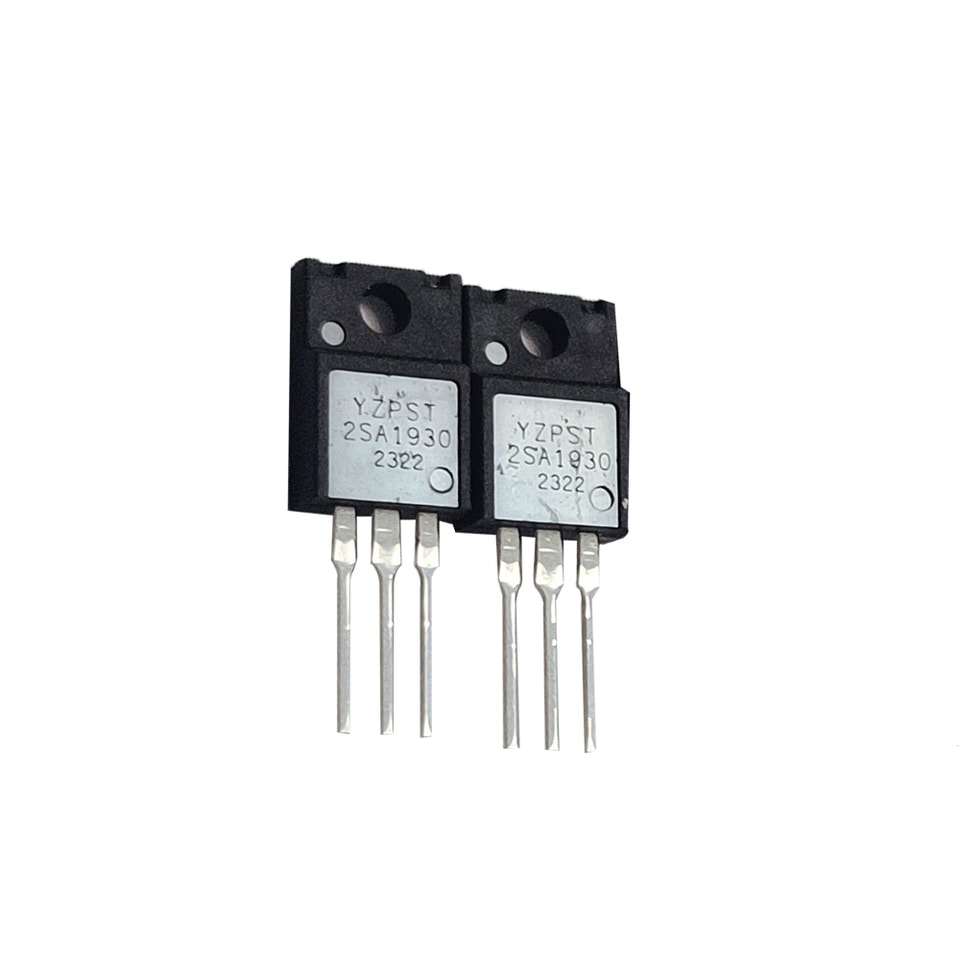

ترانزستور سيليكون PNP في حزمة بلاستيكية TO-220F. رقم القطعة: YZPST-2SA1930
ترانزستور سيليكون PNP في حزمة بلاستيكية TO-220F.
الميزات
تردد انتقال عالٍ، زوج مكمّل مع 2SC5171.
TO-220F 2SA1930 ترانزستور سيليكون PNP، تردد انتقال عالٍ، زوج مكمّل مع 2SC5171
مطلق الحد الأقصى التصنيفات (Ta=25غن℃)
المعلمة | الرمز | التصنيف | الوحدة |
جهد المجمع إلى القاعدة | VCBO | -180 | V |
جهد المجمع إلى الباعث | VCEO | -180 | V |
جهد الباعث إلى القاعدة | VEBO | -5.0 | V |
تيار المجمع - مستمر | IC | -2.0 | A |
تيار القاعدة | IB | -1.0 | A |
قدرة تبديد المجمع | PC | 2.0 | واط |
قدرة تبديد المجمع | PC(Tc=25℃) | 20 | واط |
درجة حرارة الوصلة | Tj | 150 | ℃ |
نطاق درجة حرارة التخزين | Tstg | -55～150 | ℃ |
الخصائص الكهربائية (Ta=25℃)
المعلمة | الرمز | ظروف الاختبار | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
انهيار المجمع-الباعث الجهد | VCEO | IC=-10mA IB=0 | -180 |
|
| V |
تيار قطع المجمع | ICBO | VCB=-180V IE=0 |
|
| -5.0 | ميكروأمبير |
تيار قطع الباعث | IEBO | VEB=-5.0V IC=0 |
|
| -5.0 | ميكروأمبير |
كسب التيار المستمر | hFE(1) | VCE=-5.0V IC=-100mA | 100 |
| 320 |
|
hFE(2) | VCE=-5.0V IC=-1.0A | 50 |
|
|
| |
جهد التشبع بين المجمع والباعث | VCE(sat) | IC=-1.0A IB=-100mA |
| -0.24 | -1.0 | V |
جهد القاعدة إلى الباعث | VBE | VCE=-5.0V IC=-1.0A |
| -0.68 | -1.5 | V |
تردد الانتقال | fT | VCE=-5.0V IC=-300mA |
| 200 |
| MHz |
سعة خرج المجمع | Cob | VCB=-10V IE=0 f=1.0MHz |
| 26 |
| بيكوفاراد |

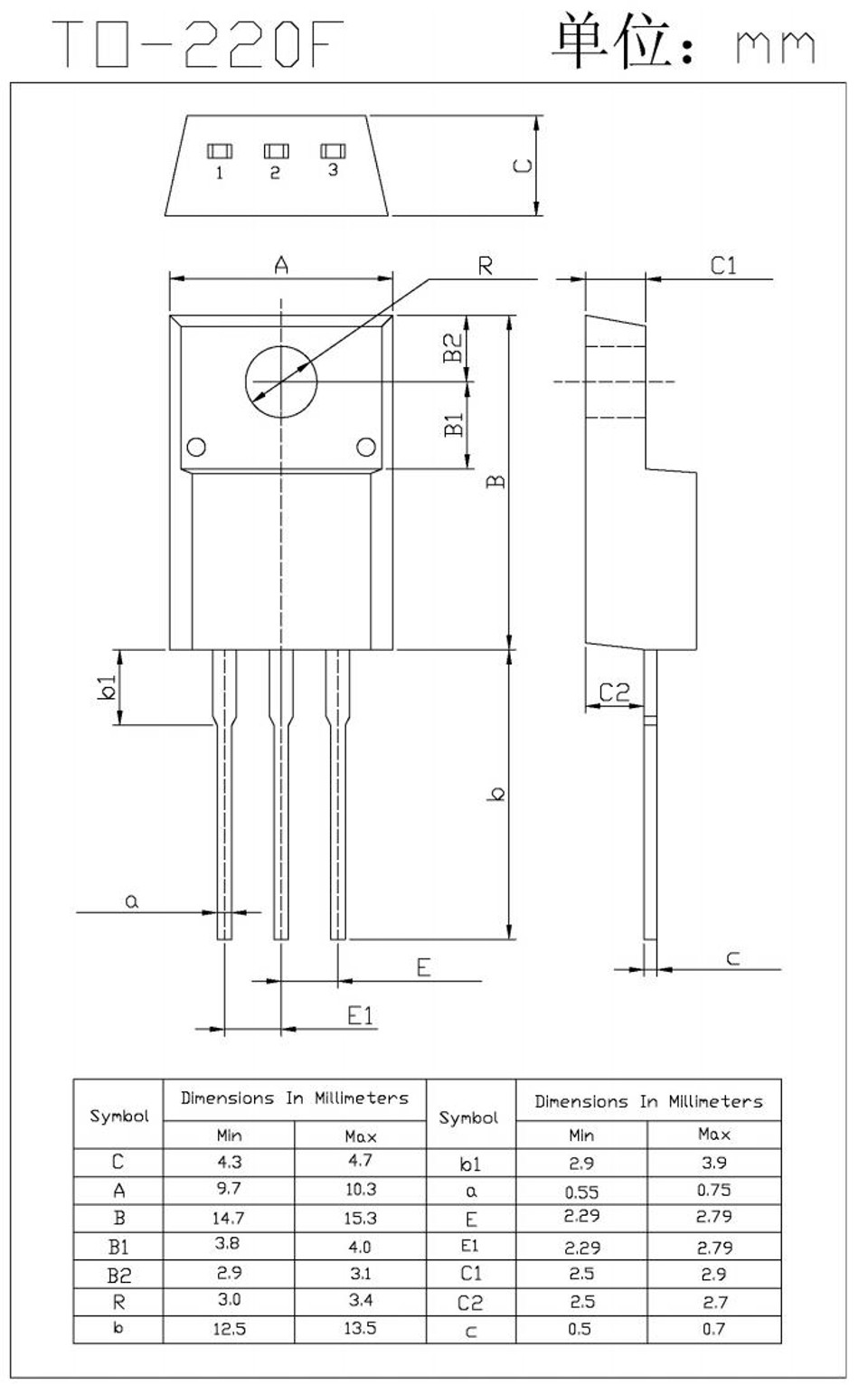

العبوة الأبعاد
