ملاحظات:
جميع القيم الاسمية محددة عند Tj=25 درجة مئوية ما لم
يُذكر خلاف ذلك.
(1) جميع تصنيفات الجهد محددة عند تطبيق
موجة جيبية 50Hz/60zHz ضمن
نطاق درجة الحرارة -40 إلى +150 درجة مئوية.
(2) عرض النبضة الأقصى 10 مللي ثانية
(3) القيمة القصوى عند Tj = 150 درجة مئوية.
(4) انظر تعريف المعلمة أدناه:

حالة التوصيل - on

المعلمة	الرمز	الحد الأدنى	الحد الأقصى	النوع	الوحدات	الظروف
القيمة المتوسطة القصوى لتيار حالة التوصيل	IF(AV)		5940		A	موجة جيبية، توصيل 180°، Tc=100°م
القيمة الفعالة RMS لتيار حالة التوصيل	IF(RMS)		9330		A	القيمة الاسمية
تيار اندفاعي ذروي لدورة واحدة (غير متكرر)	IFSM		93.6		kA	Tj=150°C، VR=0V، tp=10ms
I²t	I2t		43.8×10³		kA²s	10 مللي ثانية
جهد الذروة في حالة التوصيل	VFM		1.26		V	IFM =6000 A؛ Tj = Tj Max
جهد العتبة	VF0		0.8		V	Tj = Tj Max
مقاومة الميل	rf		0.076		mΩ	Tj = Tj Max
شحنة الاسترداد العكسي (4)	Qrr		9000	-	mC
زمن الاسترداد العكسي (4)	tRR		-		ms

* للقيم القصوى المضمونة، يُرجى الاتصال بالمصنع

للمزيد من المعلومات حول الصمام الثنائي القياسي، يُرجى تنزيل ملف PDF أعلاه باسم" YANGZHOU POSITIONING TECH CO أجزاء الثايريستور والصمام الثنائي القدرة "

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

الخصائص الحرارية والميكانيكية

المعلمة		الحد الأدنى	الحد الأقصى	النموذجي	الوحدات	الظروف
درجة حرارة التشغيل	Tj	0	+150		°م
درجة حرارة التخزين	Tstg	-40	+160		°م
المقاومة الحرارية - من الوصلة إلى العلبة	RQ (j-c)		0.004		°م/واط	تبريد من الجانبين تبريد من جانب واحد
المقاومة الحرارية - من العلبة إلى المبدد الحراري	RQ (c-s)		1		°م/واط	تبريد من الجانبين تبريد من جانب واحد
المقاومة الحرارية - من الوصلة إلى المبدد الحراري	RQ (j-s)		- -		°م/ك.و	تبريد من الجانبين تبريد من جانب واحد
قوة التركيب	P	110	130		kN
الوزن	W			-	كغ	حوالي

* أسطح التثبيت ملساء ومسطحة ومشحّمة

مخطط الهيكل والأبعاد

الرمز	A	B	C	D	H
مم	172	110	159	3.5×3	35±1

يمكن لـ YZPST توفير قائمة مكافئات للديودات القياسية ذات وصلة عالية(الأنواع الكبسولية)

النوع	IF(AV)	IFSM @TVJM&10ms	VRRM	IRRM (الحد الأقصى) Tj=125 °C	VFM(الحد الأقصى)			Tvj	Rthjc	F±10%
النوع	A	KA	V	mA	IFM (A)	IFM (A)	Tj(°C)	°C	K/W	KN
A640	1500	16	1200-2200	35	1.09	1000	25	185	0.04	15
A641	1500	15	1800-2600	70	1.09	1000	25	185	0.04	15
A643	1000	10	3600-4600	50	1.40	1000	160	170	0.04	15
A740	2400	30	1400-2000	50	0.86	1000	160	185	0.02	25
A750	1800	22	2400-3200	50	0.96	1000	160	175	0.02	25
A780	1500	18	3500-4600	50	1.15	1000	160	170	0.02	25
A800	4400	63	1800-2600	100	0.865	2000	160	185	0.01	36
A801	3900	57	2800-3200	100	1.05	2000	150	175	0.01	36
A880	2900	36	3600-4500	100	1.15	2000	160	170	0.01	36

لمزيد من المعلومات حول الصمام الثنائي القياسي، يُرجى تنزيل ملف PDF أعلاه المسمّى" YANGZHOU POSITIONING TECH CO أجزاء الثايريستور والصمام الثنائي القدرة "

لا يتوفر أي محتوى إضافي للمنتج.

المحفظة ذات الصلة

المنتجات ذات الصلة

العودة إلى الكتالوج ↗

YZPST-SK70KQ08

مكوّن طاقة

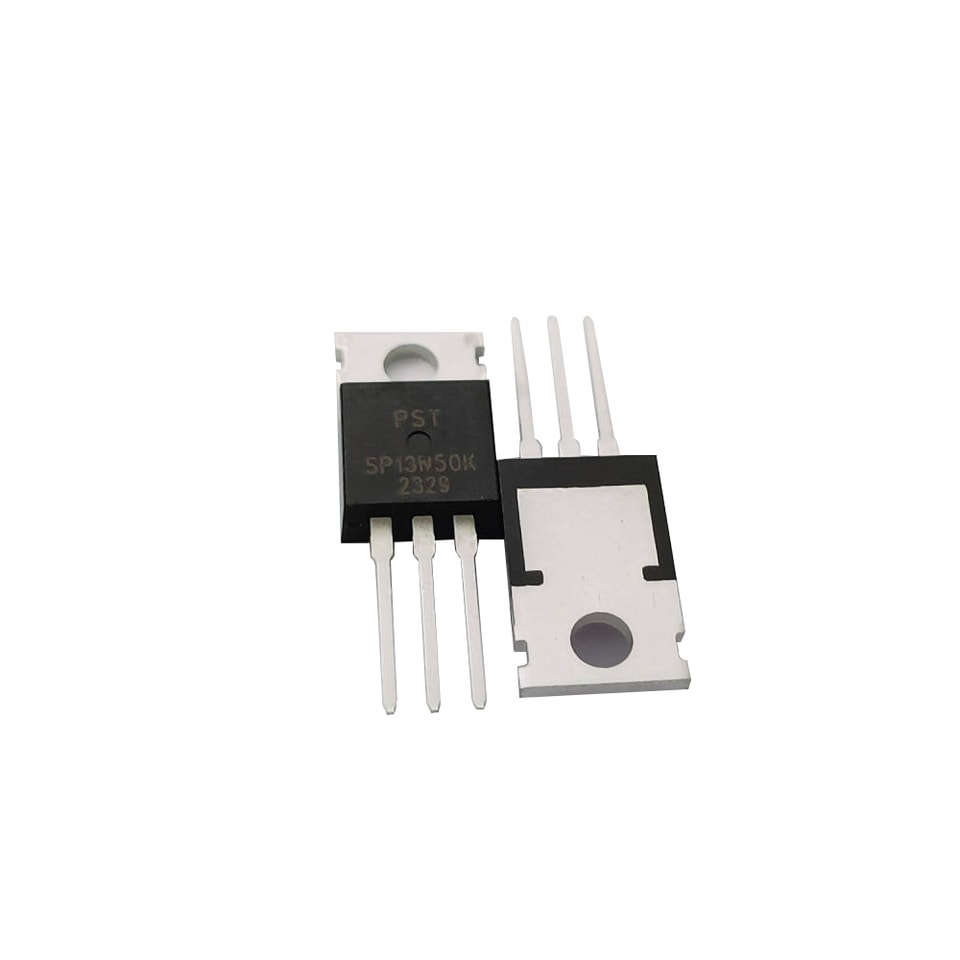

YZPST-SP13N50K

مكوّن طاقة

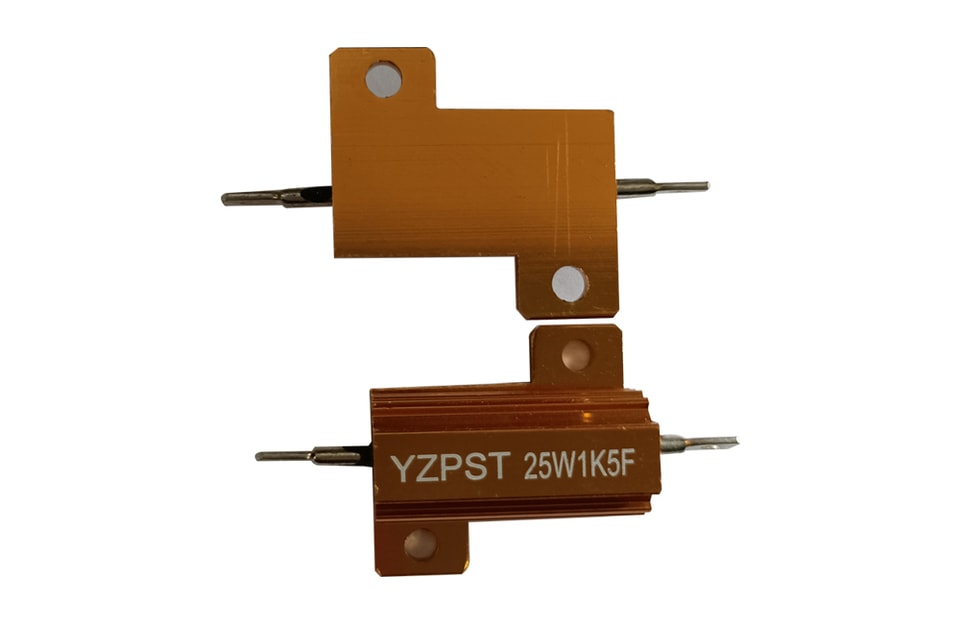

YZPST-25W1K5F

مكوّن طاقة

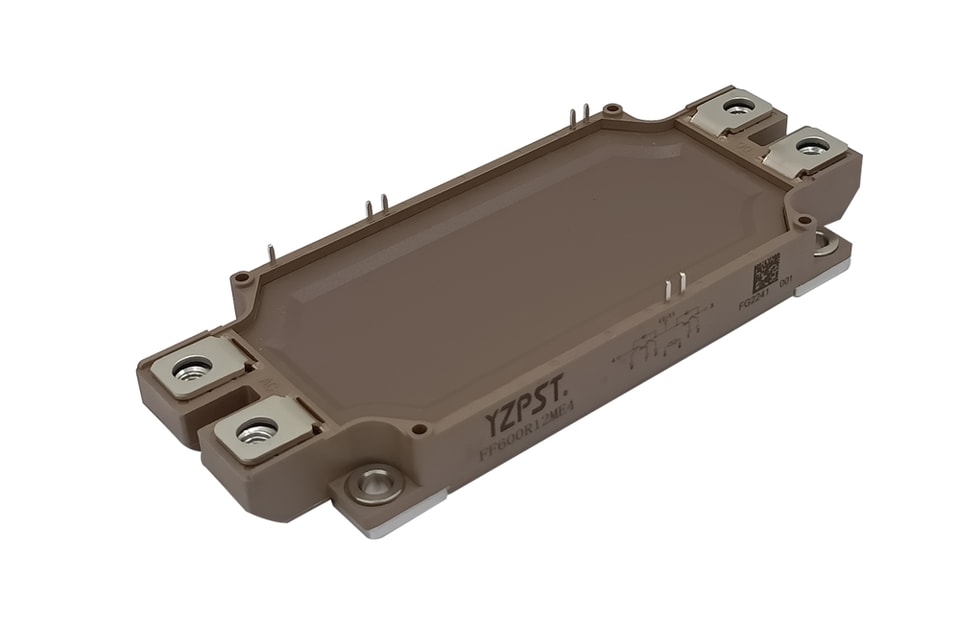

YZPST-600B120E53 FF600R12ME4 2MBI600VN-120-50
