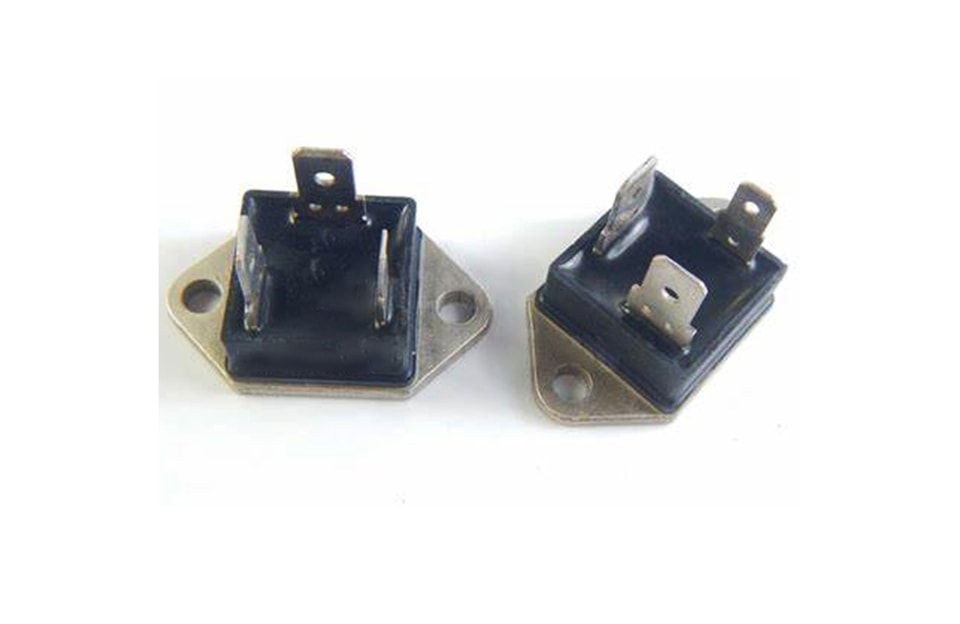

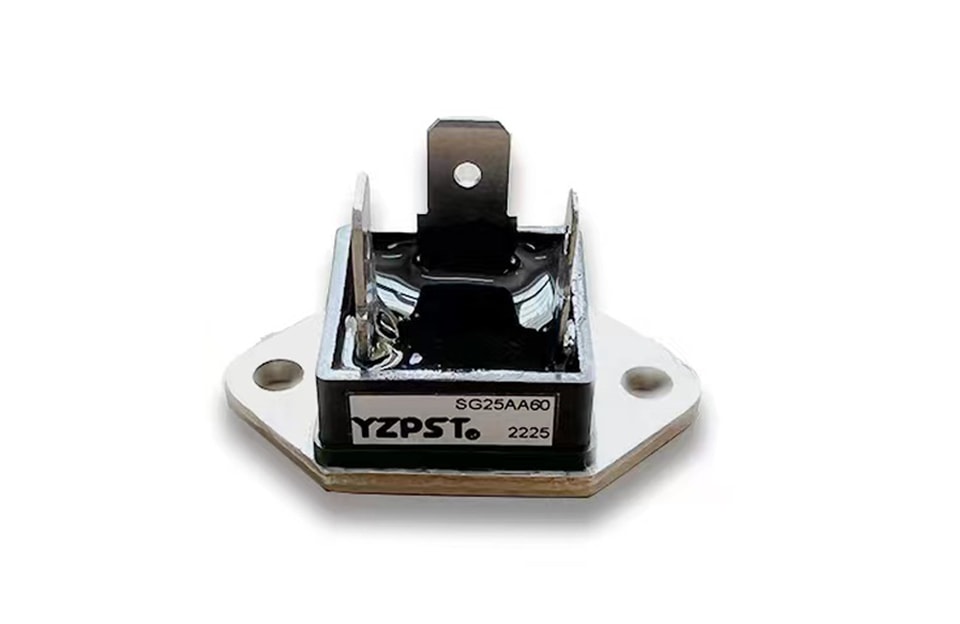

YZPST- SG25AA60

الميزات
انتقال الحرارة عبر قاعدة معدنية معزولة من سيراميك نيتريد الألومنيوم
ملامسات ضغط من معدن نفيس لدرجة اعتمادية عالية
ثايرستور ببوابة مضخِّمة

نموذجي التطبيقs

· التحكم في محركات التيار المستمر

· التحكم في درجة الحرارة

· تعتيم إضاءة احترافي

الحد الأقصى المطلقة

Sالرمز	كوnوط	التصنيفs	Uالوحدة
IT(AV)	أحادي الطور ，نصف موجة ，sin 180° التوصيل ;TC=70°C	25	A
Iالقيمة الفعالة	أحادي الطور ，نصف موجة ，sin 180° التوصيل	39	A
ITSM	Tj= Tj MAX	0.45	kA
I2t	Tj= Tj MAX	1.04	kA2S
VDRM/VRRM	Tj= Tj MAX	600	V
di/dt	غير-متكرر	100	A/us
Vمخصص للاستخدامo	A.C. 1دقيقة/1S	2000	V
Tj		-40 إلى +125	°C
Tstg		-40 إلى +125	°C
واط	About	23	g

الكهربائية الخصائص

Sالرمز	كوnوط	التصنيفs	Uالوحدة
IDRM /IRRM	عند VDRM ，أحادي الطور ，نصف موجة ，Tj= Tj MAX	5	mA
VTM	في-الحالة التيار 78A ，Tj=25°C	1.40	V
VT(TO)	Tj= Tj MAX	-	V
T	Tj= Tj MAX	-	mأوم
Rك1G1		-	أوم
Rك2G2		-	أوم
tgd	Tj=25°C;VD=0.4VDRM ; ITM=ITAV	-	us
tq	dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV	-	us
IGT/VGT	Tj=25°C ，IT=1A ，VD=6V	40 / 3.0	mA/V
VGD	VD=67%VDRM	0.2	V
DV/DT	VD=67%VDRM	100	V/us
Iع	Tj=25°C	30	mA
IL	Tj=25°C	-	mA
Rth(j-c)	الحرارية المقاومة الوصلة إلى الحالة; لكل وحدة	1.6	°C /واط
Rth(c-h)	الحرارية المقاومة الحالة إلى المبدد الحراري; لكل وحدة	-	K/W
