الخصائص
المكثف المقنن QR	18كفار
السعة الاسمية CR	3 ×40 ميكروفاراد
التسامح	–5% ~ +5%
التوصيل	D (دلتا)
جهد RMS فولتR	690 فولتتيار متناوب
الجهد المقنن فولتR	975 فولتتيار متناوب
التردد المقنن fR	50 و 60 Hz
التيار المقنن IR	15.0A
تيار الاندفاع IS	6.27kA

الحدود القصوى
Uالحد الأقصى	1. 15UR
Iالحد الأقصى	1.8IR
IS	حتى 200 • IR (A)

اختبار البيانات
UTT	2. 15UN , أثناء 10 s
UTC	2UN+2000V تيار متناوب أو 3000V تيار متناوب , أثناء 10 s
*تان δ ( 100 Hz)	≤ 2.0 x 10-3

البيانات التصميمية
الأبعاد ( φD × ع）	وفقًا لجدول المواصفات
التشريب	غير لوحة الدائرة المطبوعة، حشو الراتنج: بولي يوريثان لين راتنج بولي يوريثان راتنج نوع جاف
التثبيت	ملولب مسمار M16×25
الحد الأقصى. عزم الدوران (ألمنيوم علبة قضيب ملولب)	M16：12 نيوتن·متر
أسطح التركيب وضعية	فقط في عمودي وضعية
أسطح التركيب وضعية	انظر « الصيانة و طريقة الدليل» لمزيد من التفاصيل. أفقي التركيب معدعم إضافي للرأس ممكن

نيوتن·متر

الأطراف
درجة الحماية	IP20
أقصى عزم شد	6نيوتن·متر
مقطع طرف التوصيل	50مم2
أقصى تيار للطرف	100 A
مسافة الزحف (الحد الأدنى)	≥24 مم
مسافة الخلوص (الحد الأدنى)	≥23 مم

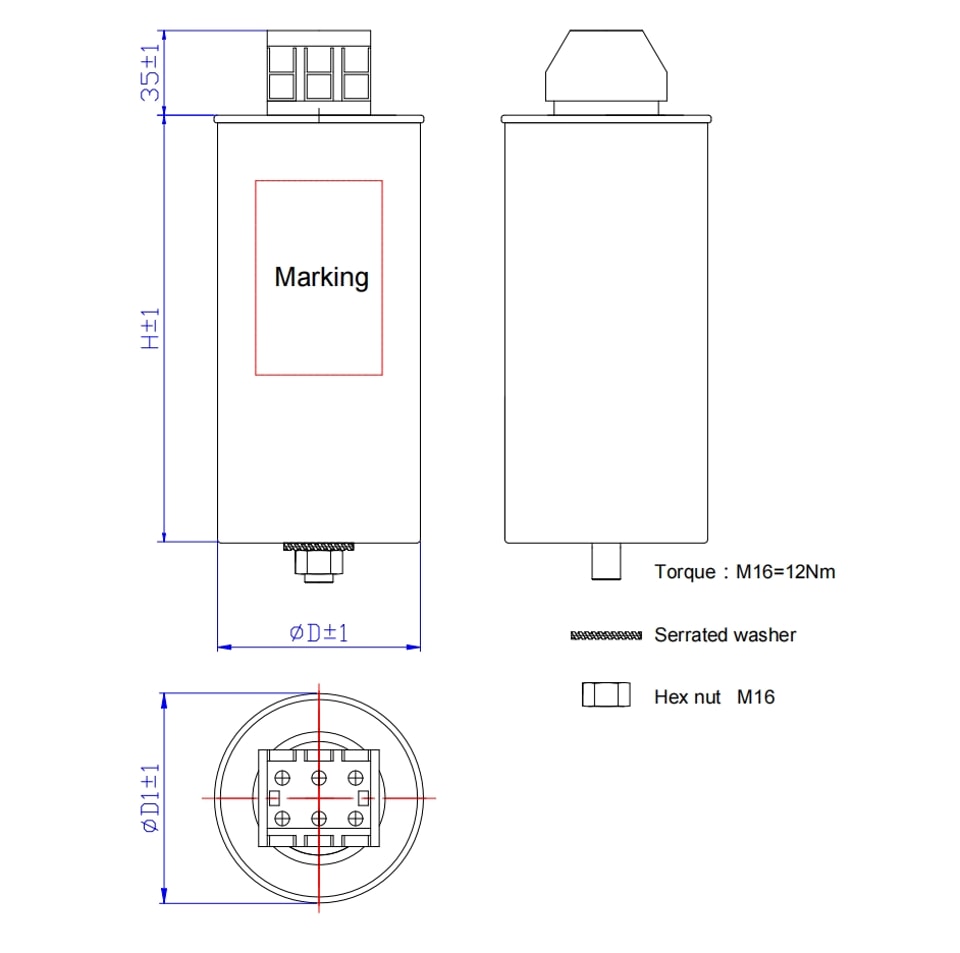

رسم الأبعاد
