وحدة ثايرستور متعاكس التوازي
P/N:YZPST-SK45UT
الميزات
•تصميم مدمج
•تثبيت بمسمار واحد
•نقل الحرارة والعزل عبر سيراميك أكسيد الألومنيوم الملتصق بالنحاس مباشرةً (DBC)
•شرائح ثايرستور ذات تخميل زجاجي
•حتى 1600 فولت جهد عكسي
التطبيقات النموذجية
•مبدئات تشغيل ناعمة
•التحكم في الإضاءة (الاستوديوهات، المسارح...)
•التحكم في درجة الحرارة
تصميم مدمج وحدة ثايرستور متعاكس التوازي SK45UT
| Vrsm | Vrrw Vdrm | lالقيمة الفعالة = 47A (توصيل كامل) |
| V | V | (Ts = 85 °C) |
| 900 | 800 | SK 45 UT 08 |
| 1300 | 1200 | SK45 UT12 |
| 1700 | 1600 | SK45 UT16 |
| الرمز | الظروف | القيم | الوحدات |
| Irms | W1C : sin. 180°: Ts=100oC | 33 | A |
| W1C;sin.180o;Ts = 85oC | 47 | A | |
| Itsm | Tvj = 25 oC;10ms | 450 | A |
| i2t | Tvj = 125oC;10ms | 380 | A |
| T/25 oC;8,3...10ms | 1000 | A2s | |
| Tvj = 125oC;8,3...10ms | 720 | A2s | |
| Vt | T/25 °C, lT = 75A | الحد الأقصى 1,9 | V |
| Vt(to) | Tvj = 125oC | الحد الأقصى 1 | V mQ mA |
| rT | Tvj = 125oC | الحد الأقصى 10 | |
| IRD | T/125°C, VRD=VRRM | الحد الأقصى 10 | |
| IrD | |||
| tgd | Tvj = 25 OC, lG = 1A; diG/dt= 1 A/ps | 1 | MS |
| Vd = 0,67*Vdrm | 2 | MS | |
| (dv/dt)cr | Tvj = 125oC | 1000 | V/ps |
| (di/dt)cr tq lع | Tvj = 125oC; f= 50...60 Hz | 50 | A/ps |
| II | Tvj = 125 °C; نموذجي | 80 | MS mA mA |
| TVj = 25 °C; نموذجي / الحد الأقصى | 80/150 | ||
| TVj = 25 °C;Rg 33Q; نموذجي / أقصى | 150/300 | ||
| Vgt | 歸二25 °م؛ تيار مستمر歸二25 °م؛ تيار مستمر | حد أدنى 3؛ حد أدنى 100؛ حد أقصى 0,25 | V mA |
| IGT | Tvj = 125oC؛ تيار مستمر | حد أقصى 3 | V mA |
| Vgd | Tvj = 125oC؛ تيار مستمر | ||
| Igd | |||
| Khfj-s) | مستمر لكل ثايرستور، نصف موجة 180° لكل ثايرستور، مستمر لكل WIC، نصف موجة 180° لكل WIC | 1,2 | K/W |
| Khfj-s) | الأطراف، 10 ث | 1,24 | K/W |
| L | 0,6 | K/W | |
| Tstg | 0,62 | K/W | |
| ^اللحام | -40...+125 | °C | |
| -40...+125 | °C | ||
| 260 | °C | ||
| Vis。］ | تيار متردد 50 هرتز؛ قيمة فعالة؛ 1 ث/1 دقيقة. عزم التثبيت على المبدد الحراري | 3000/2500 | V~ |
| Ms | 2,5 | نيوتن·متر | |
| Mt | 30 | نيوتن متر م/ث2 | |
| a | g | ||
| m | |||
| الغلاف | T13 |

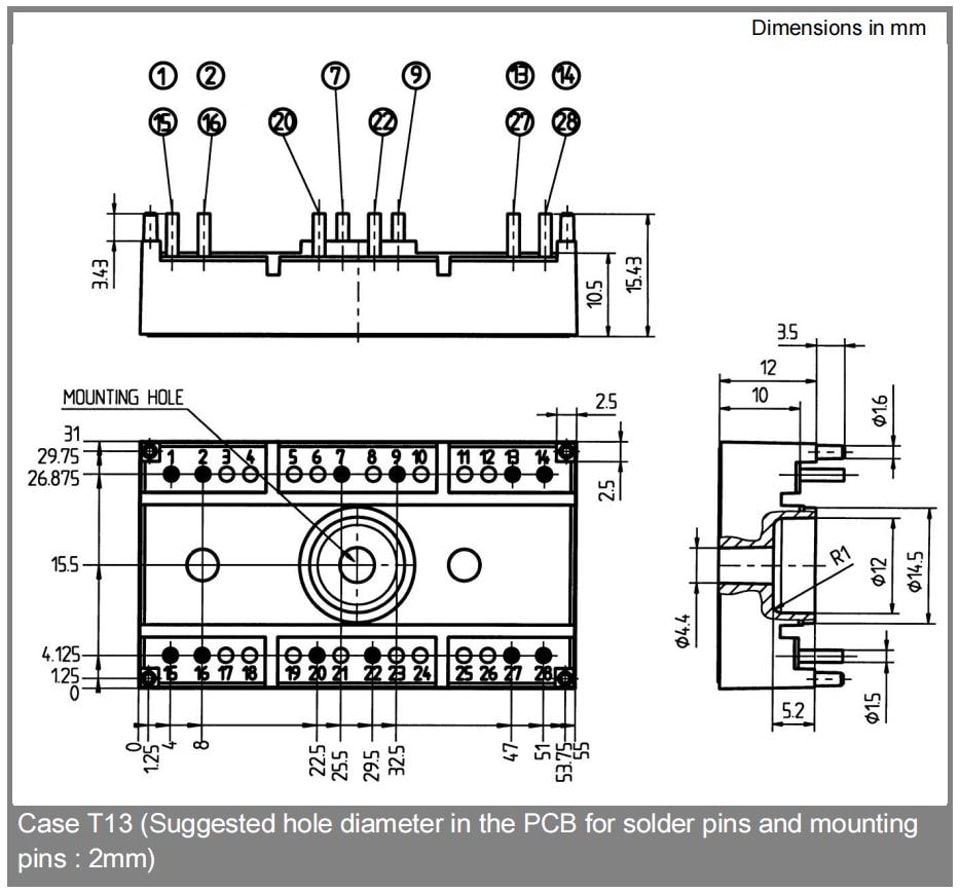

الأبعاد
لا يتوفر أي محتوى إضافي للمنتج.
