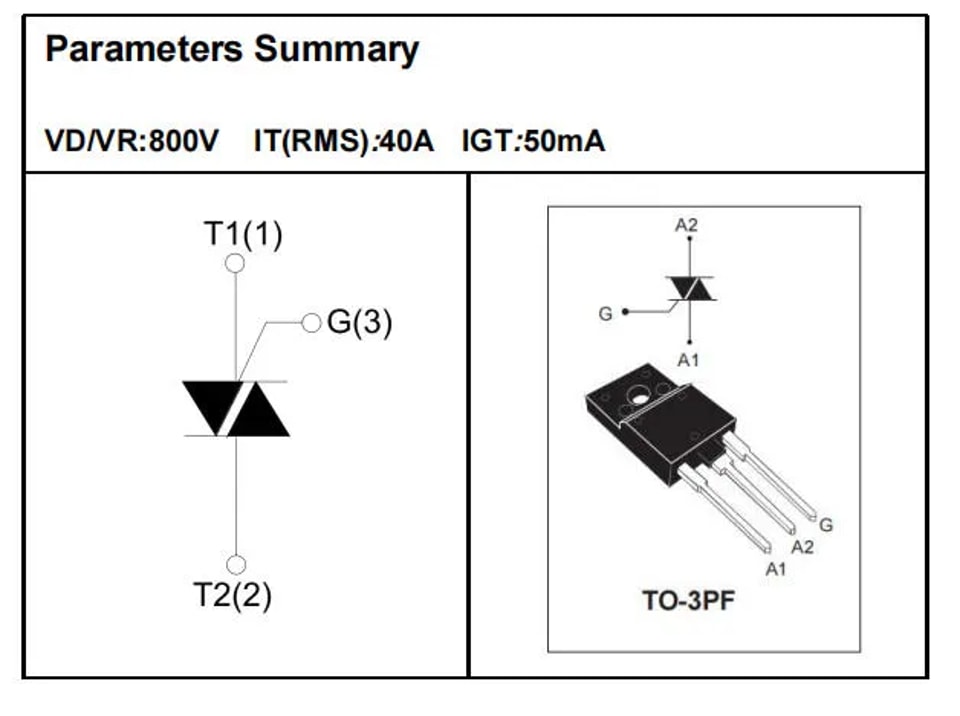

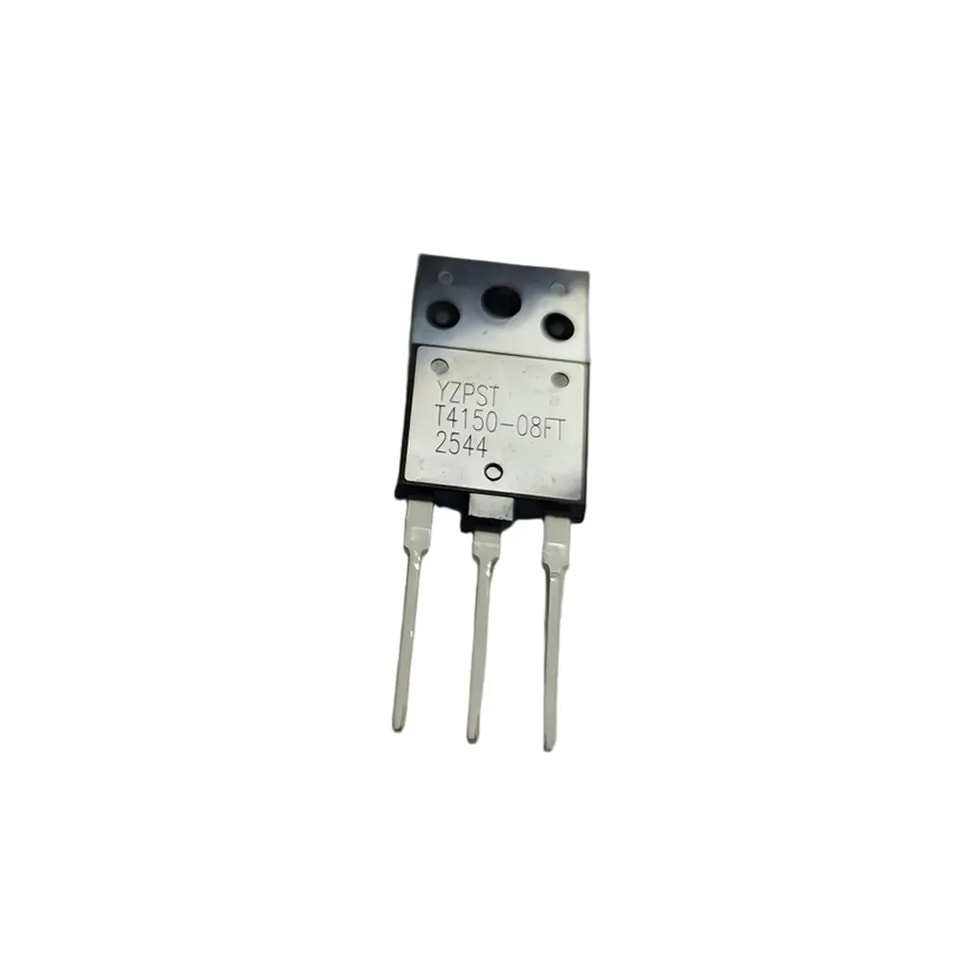

YZPST-T4150-08FT
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الحد الأقصى المطلق الحد الأقصى القيَم | |||
المعلمة | الرمز | القيمة | الوحدة |
التخزين درجة حرارة الوصلة النطاق | Tstg | -40~ 150 | ℃ |
التشغيل الوصلة الحرارة النطاق | Tj | -40~ 125 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف(T =25℃) | VDRM | 800/1600 | V |
الجهد العكسي الأقصى المتكرر (T =25℃) | VRRM | 800/1600 | V |
تيار الحالة الموصلة RMS (TC=80℃) | IT(القيمة الفعالة) | 40 | A |
تيار الذروة العابر غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) | ITSM | 400 | A |
I2قيمة t للانصهار (tp= 10ms) | I2t | 800 | A2 S |
معدل الارتفاع من الحرج من on-التوصيل التيار(I =2×IGT) | di/dt | 50 | A/ميكروثانية |
ذروة البوابة التيار | IGM | 8 | A |
تبديد قدرة ذروة البوابةالقدرة | PGM | 40 | واط |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 1 | واط |
المقاومات الحرارية | |||
الرمز | المعلمة | القيمة | الوحدة |
Rth(j-c) | من الوصلة إلى العلبة | 0.8 |
℃/W |
Rth(j-a) | من الوصلة إلى الوسط المحيط | 50 | |
الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك) | |||||
الرمز | ظروف الاختبار | الربع |
| القيمة | الوحدة |
IGT | VD= 12V,IT=0.1A،Tj=25 ℃ | Ⅰ Ⅱ Ⅲ | MAX. | 50 | mA |
VGT | Ⅰ Ⅱ Ⅲ | MAX. | 1.3 | V | |
VGD | VD=VDRMTj=125℃ | Ⅰ Ⅱ Ⅲ | الحد الأدنى. | 0.2 | V |
IL | IG= 1.2IGT | Ⅰ-Ⅲ |
MAX. | 100 |
mA |
Ⅱ | 160 | ||||
Iع | IT=500mA | MAX. | 80 | mA | |
dV/dt | VD=2/3VDRM Gate مفتوحة Tj=125℃ | الحد الأدنى. | 1000 | V/μs | |
الخصائص الساكنة | ||||
الرمز | المعلمة | القيمة(MAX.) | الوحدة | |
VTM | ITM=60A tp=380μs | Tj=25℃ | 1.5 | V |
VTO | جهد العتبة | Tj = 125℃ | 0.80 | V |
RD | المقاومة الديناميكية | Tj = 125℃ | 15 | ملي أوم |
IDRM | VD=VDRMVR=VRRM | Tj=25℃ | 10 | ميكروأمبير |
IRRM | Tj = 125℃ | 6 | mA | |

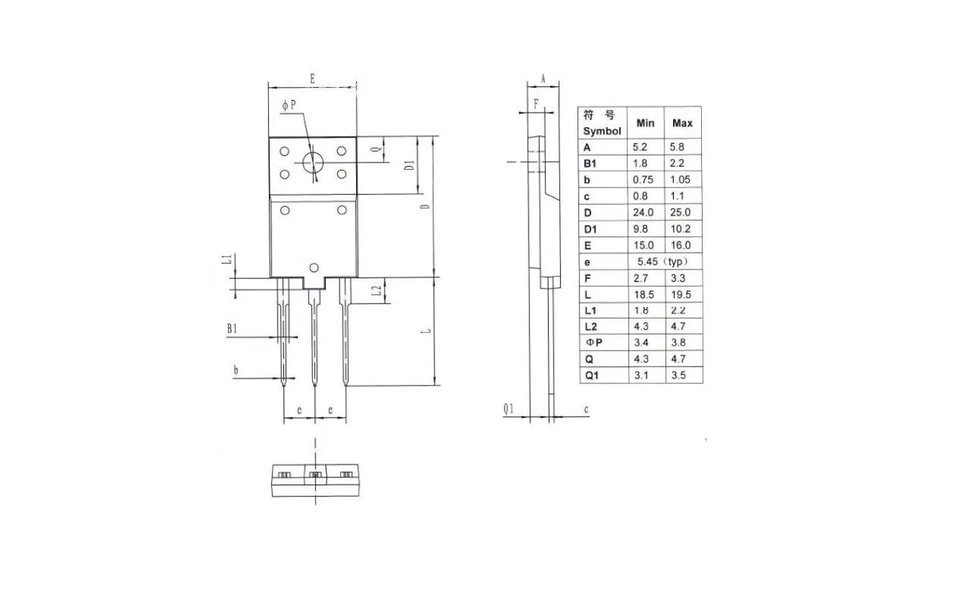

TO-3PF العبوة ميكانيكية البيانات
