YZPST-600HFX170C6S وحدة IGBT
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

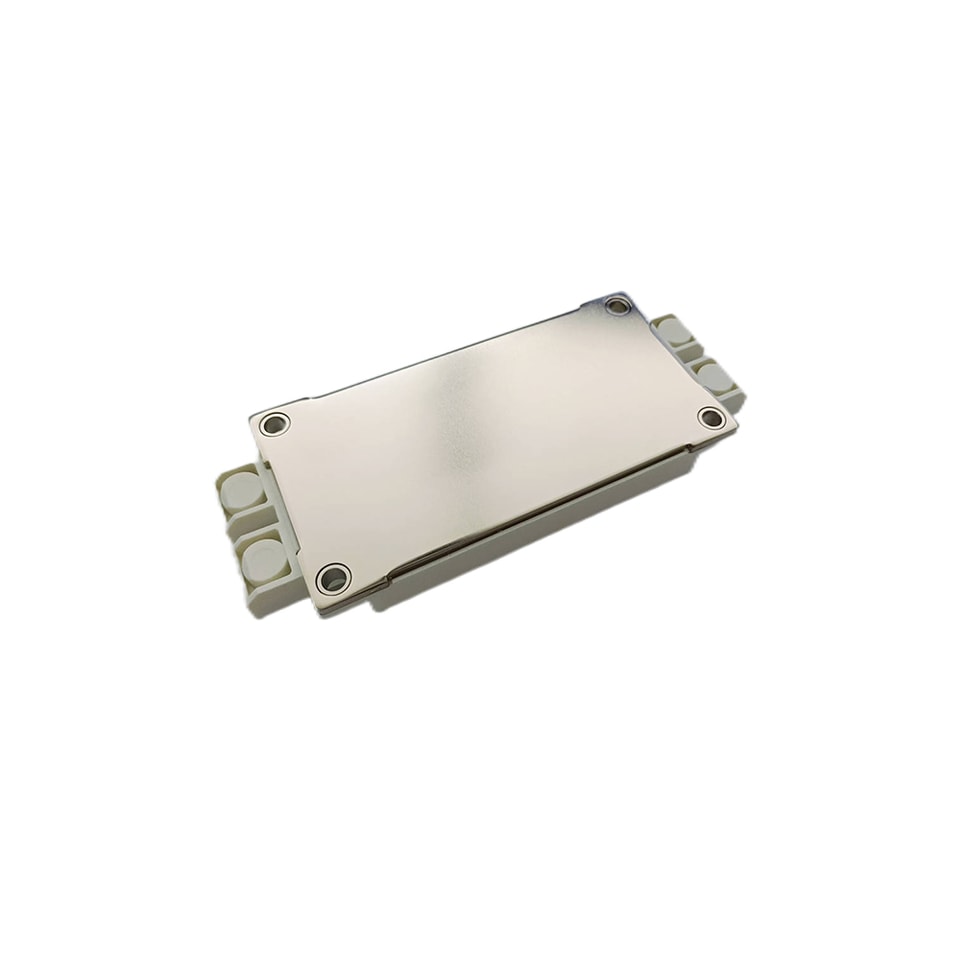

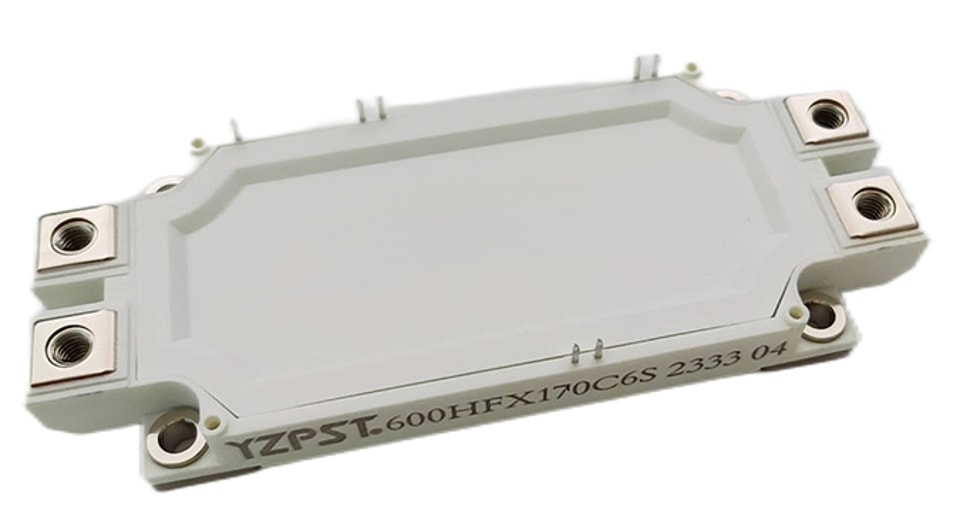

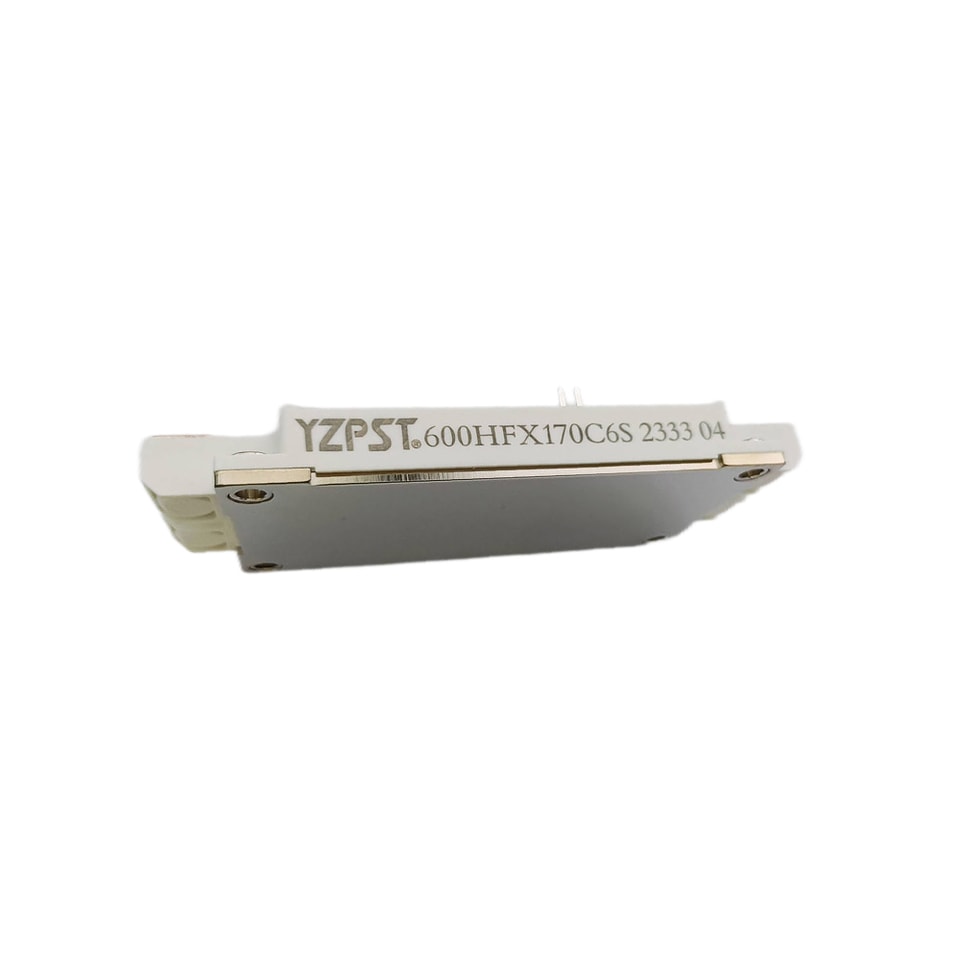

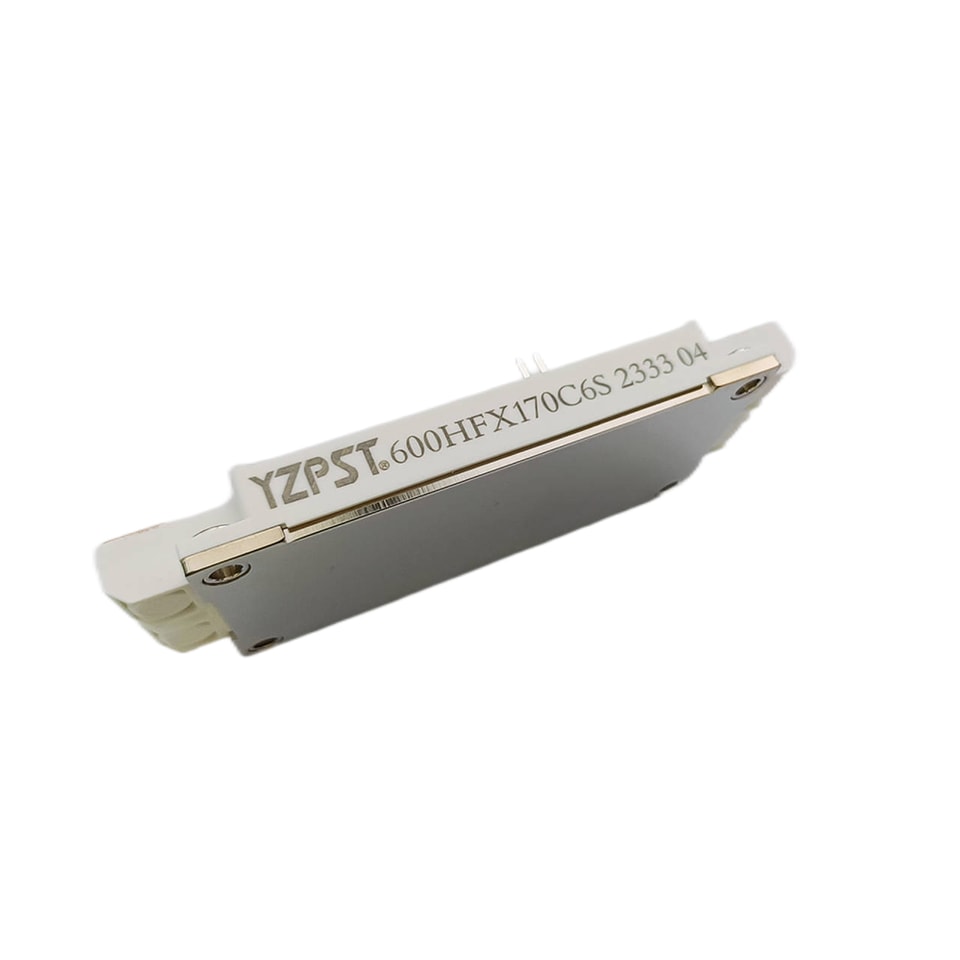

وحدة IGBT YZPST-600HFX170C6S
1700V/600A ثنائي في حزمة واحدة
الوصف العام
توفر وحدة القدرة IGBT انخفاضًا فائقًا
في خسائر التوصيل، إلى جانب تحمّل عالٍ لقصر الدائرة.
وقد صُممت لتطبيقات مثل
العاكسات العامة ووحدات UPS.
الميزات
• تقنية IGBT ترانش ذات VCE(sat) منخفض
• قدرة تحمل لقصر الدائرة لمدة 10 ميكروثانية
• VCE(sat) بمعامل حراري موجب
• أقصى درجة حرارة للوصلة 175°م
• غلاف منخفض الحث
• ثنائي FWD مضاد للتوازي مع استعادة عكسية سريعة وناعمة
• قاعدة نحاسية معزولة باستخدام تقنية DBC
التطبيقات النموذجية
• عاكس لتحريك المحركات
• مضخم قيادة مؤازر للتيار المتردد والمستمر
• مزود طاقة غير منقطع
IGBT
الرمز | الوصف | القيمة | الوحدة |
VCES | جهد المجمع-الباعث | 1700 | V |
VGES | جهد البوابة-الباعث | ±20 | V |
IC | تيار المجمع TC=25°م TC= 100°م | 1069 600 | A |
ICM | تيار المجمع النبضي tp=1ms | 1200 | A |
PD | أقصى تبديد قدرة T=175°م | 4166 | واط |
ديود
الرمز | الوصف | القيمة | الوحدة |
VRRM | الجهد العكسي الأقصى المتكرر | 1700 | V |
IF | تيار التوصيل الأمامي المستمر للديود | 600 | A |
IFM | أقصى تيار أمامي للديود tp=1ms | 1200 | A |
وحدة
الرمز | الوصف | القيمة | الوحدة |
Tjmax | أقصى درجة حرارة للوصلة | 175 | oC |
Tjop | درجة حرارة الوصلة أثناء التشغيل | -40 إلى +150 | oC |
TSTG | نطاق درجة حرارة التخزين | -40 إلى +125 | oC |
VISO | جهد العزل RMS، f=50Hz، t=1min | 4000 | V |
IGBT الخصائص TC=25°م ما لم يُذكر خلاف ذلك
| الرمز | المعلمة | ظروف الاختبار | الحد الأدنى | النوعي | الحد الأقصى | الوحدة |
| IC=600A,VGE=15V, Tj=25oC | 1.85 | 2.2 | ||||
| VCE(sat) | المجمّع إلى الباعث | IC=600A,VGE=15V, Tj=125oC | 2.25 | V | ||
| جهد التشبع | IC=600A,VGE=15V, Tj=150oC | 2.35 | ||||
| VGE(th) | عتبة البوابة-الباعث الجهد | IC= 12.0mA,VCE=VGE، Tj=25oC | 5.6 | 6.2 | 6.8 | V |
| ICES | المجمع القطع-حالة الإيقاف | VCE=VCES,VGE=0V، | 5 | mA | ||
| التيار | Tj=25oC | |||||
| IGES | تسرّب البوابة-الباعث التيار | VGE=VGES,VCE=0V، Tj=25oC | 400 | nA | ||
| RGint | مقاومة البوابة الداخليةance | 1.3 | أوم | |||
| Cies | سعة الإدخال | VCE=25V,f=1MHz, | 72.3 | nF | ||
| Cres | انتقال عكسي | VGE=0V | 1.75 | nF | ||
| السعة | ||||||
| QG | شحنة البوابة | VGE=- 15…+15V | 5.66 | μC | ||
| td(on) | زمن تأخير التشغيل | 170 | ns | |||
| tr | زمن الارتفاع | 67 | ns | |||
| td(إيقاف) | إيقاف التشغيل زمن التأخير | VCC=900V,IC=600A, RG= 1.0Ω,VGE=±15V, Tj=25oC | 527 | ns | ||
| tf | زمن الانخفاض | 138 | ns | |||
| Eon | عند التشغيل التبديل | 154 | mJ | |||
| التيار القصير | ||||||
| Eإيقاف | التحويل عند الإيقاف | 132 | mJ | |||
| التيار القصير | ||||||
| td(on) | زمن تأخير التشغيل | 168 | ns | |||
| tr | زمن الارتفاع | 80 | ns | |||
| td(إيقاف) | إيقاف التشغيل زمن التأخير | VCC=900V,IC=600A, RG= 1.0Ω,VGE=±15V, Tj= 125oC | 619 | ns | ||
| tf | زمن الانخفاض | 196 | ns | |||
| Eon | عند التشغيل التبديل | 236 | mJ | |||
| التيار القصير | ||||||
| Eإيقاف | التحويل عند الإيقاف | 198 | mJ | |||
| التيار القصير | ||||||
| td(on) | زمن تأخير التشغيل | 192 | ns | |||
| tr | زمن الارتفاع | 80 | ns | |||
| td(إيقاف) | إيقاف التشغيل زمن التأخير | VCC=900V,IC=600A, RG= 1.0Ω,VGE=±15V, Tj= 150oC | 640 | ns | ||
| tf | زمن الانخفاض | 216 | ns | |||
| Eon | عند التشغيل التبديل | 259 | mJ | |||
| التيار القصير | ||||||
| Eإيقاف | التحويل عند الإيقاف | 215 | mJ | |||
| التيار القصير | ||||||
| tP≤10μs,VGE=15V, | ||||||
| ISC | بيانات SC | Tj=150oC,VCC= 1000V, VCEM≤1700V | 2400 | A |

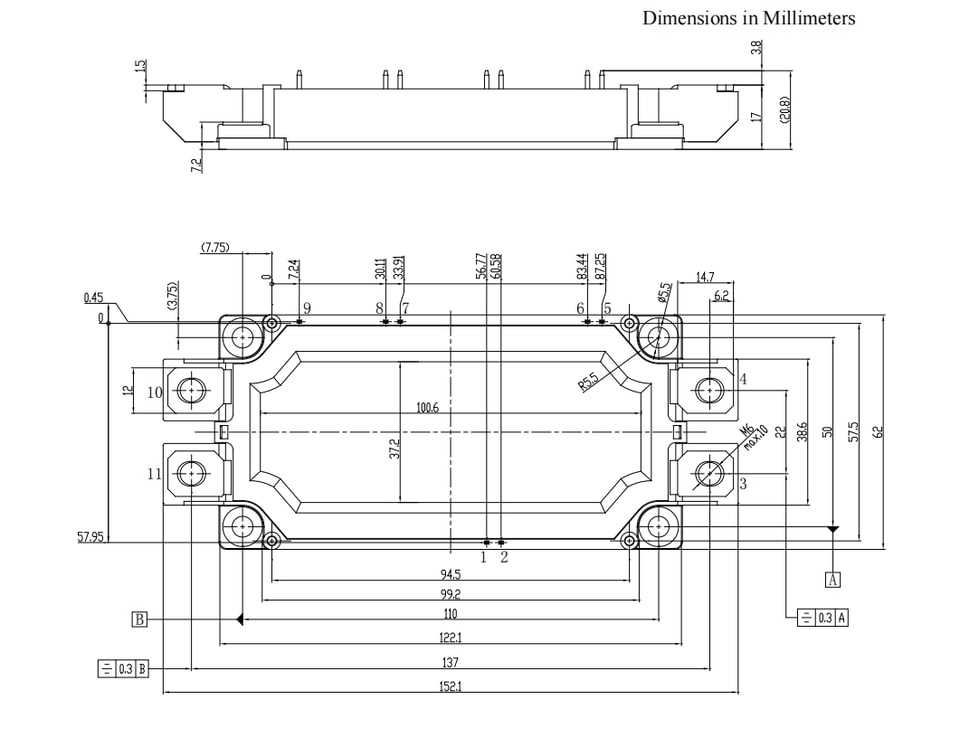

أبعاد العبوة
.jpg)
.jpg)
