مكوّن قدرة

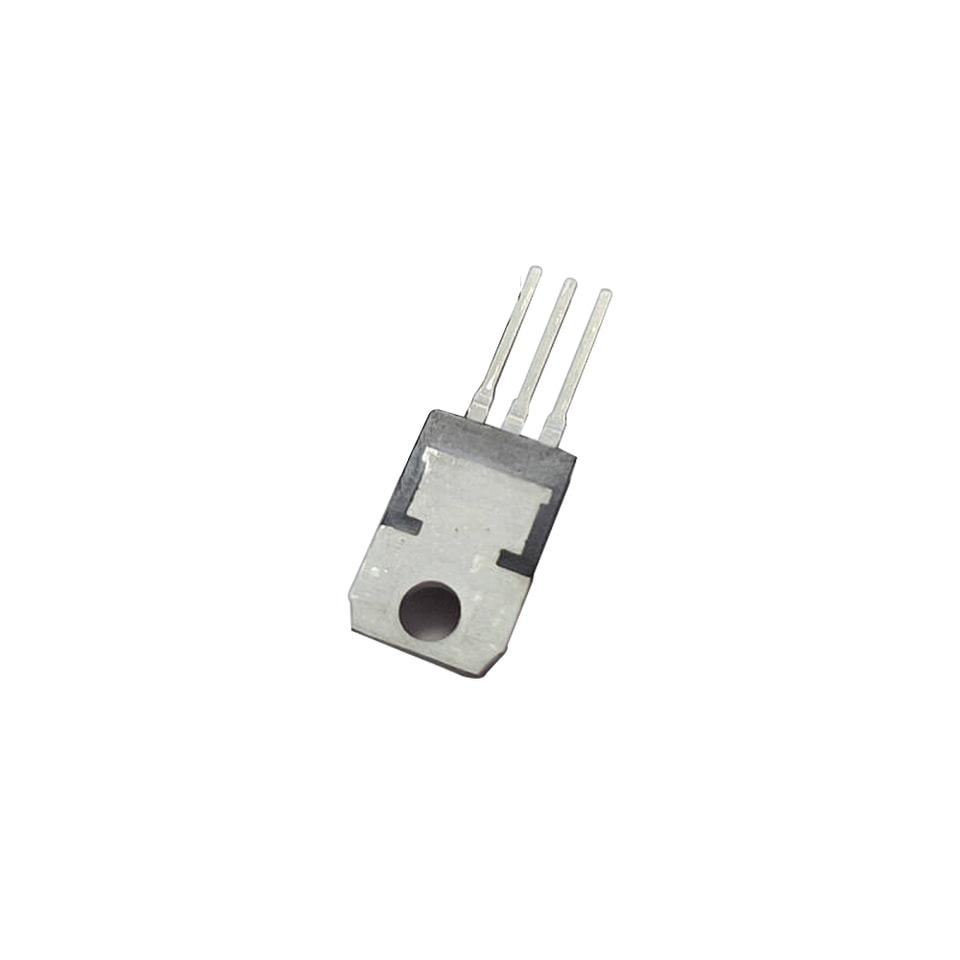

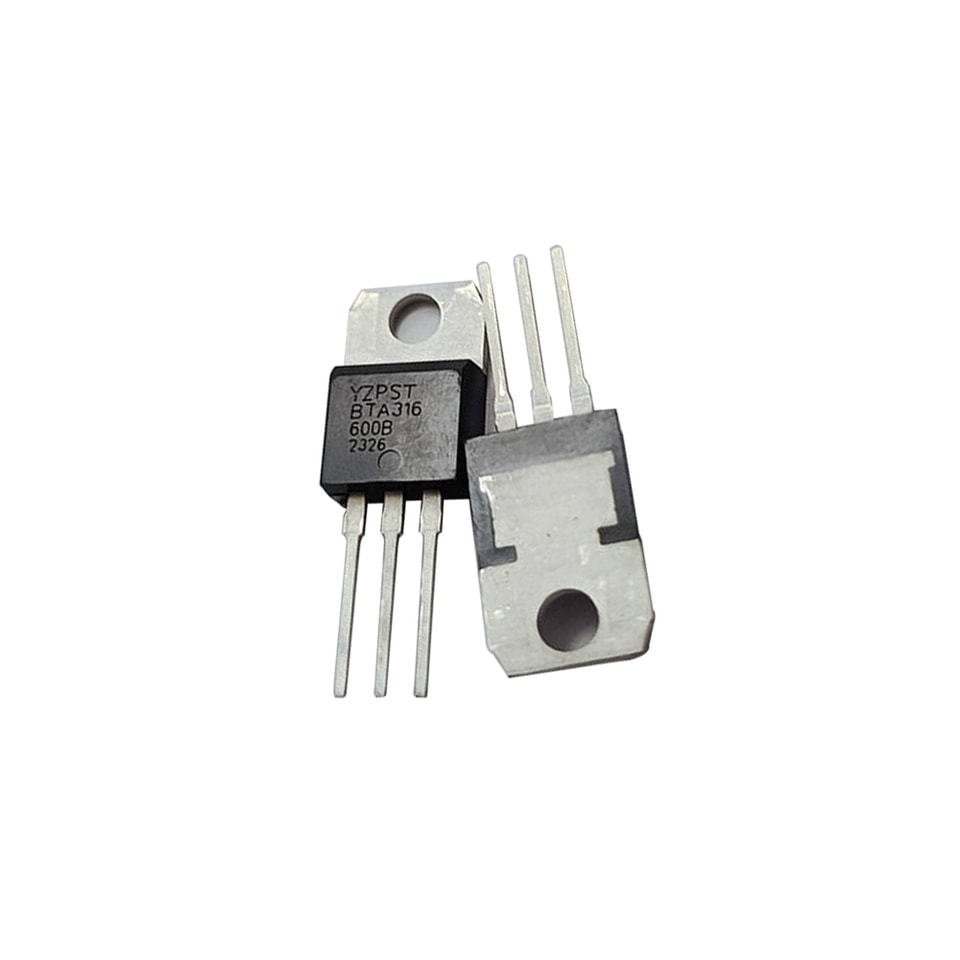

YZPST-BTA316-600B ثايرستور ثنائي الاتجاه TO-220F BTA316-600B الأكثر مبيعًا
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
YZPST-BTA316-600B
ثايرستور ثنائي الاتجاه TO-220F BTA316-600B الأكثر مبيعًا
العبوة
TO-220F
الميزة الرئيسية (Tj=25℃)
| الرمز | القيمة | الوحدة |
| IT(RMS) | 16 | A |
| VDRM / VRRM | ≥800 | V |
| ITSM | 160 | A |
مطلق القيَم الاسمية (التيار المحدِّد القيم)
| الرمز | المعلمة | القيمة | الوحدة | |
| IT (RMS) | تيار الحالة المستمرة الفعال (موجة جيبية كاملةe كاملة) | 16 | A | |
| ذروة غير متكررة لتيار الحالة الموصلة | ||||
| ITSM | التيار (Tj=25℃,tp=20ms) | 160 | A | |
| I2t | I2t لصهر (tp=10ms) | 140 | A2S | |
| IGM | ذروة البوابة التيار | 4 | A | |
| VGM | جهد البوابة الأقصى | 16 | V | |
| PGM | قدرة البوابة القصوى | 40 | واط | |
| PG(AV) | قدرة البوابة المتوسطة | 1 | واط | |
| dIT/dt | معدل الارتفاع التكراري لتيار الحالة الموصلة بعد الإشعال | Ⅰ- Ⅱ-Ⅲ | 50 | |
| (IT=6A,IG =0.2A,dlG/dt=0.2A/µs) | Ⅳ | 50 | A/μs | |
| Tstg | درجة حرارة التخزين | 110 | ℃ | |
| Tj | التشغيل الوصلة الحرارة | 85 | ||
المقاومات الحرارية
| الرمز | المعلمة | الشرط | النوع | الوحدة | |
| Rth j-c | المقاومة الحرارية، من الوصلة إلىالحالة | واحد واحدة | 220F | 1.2 | ℃/W |
| Rth j-a | المقاومة الحرارية، من الوصلة إلى الوسط المحيطالمحيط | —— | —— | 60 | ℃/W |
الكهربائية التوصيل العكسي (Tj=25℃ ما لم يُذكر مذكور)
| الرمز | ظروف الاختبار | النوع | الحد الأقصى | الوحدة | |
| BTA316-800 | C | B | |||
| VD=12V IT=0.1A | |||||
| T2+ G+ | 11 | 16 | 25 | mA | |
| IGT | T2+ G- | 12 | 20 | 30 | mA |
| T2- G- | 18 | 25 | 50 | mA | |
| T2- G+ | mA | ||||
| Iع | VD=12VIGT=0.1A | 25 | 50 | mA | |
| VTM | IT=20A | — 1.3— | 1.7 | V | |
| IDRM | VDRM=520V | 10 | ميكروأمبير | ||
| IRRM | VRRM=520V | 15 | ميكروأمبير | ||
| VD=12V IT=0.1A | |||||
| VGT | Tj=125℃ | —— | 1.65 | V | |
| VD=VDRM（MAX） | |||||
| ID | Tj=125℃ | —— | 0.5 | mA | |
قياس الحزمةTO-263：
لا يتوفر أي محتوى إضافي للمنتج.
