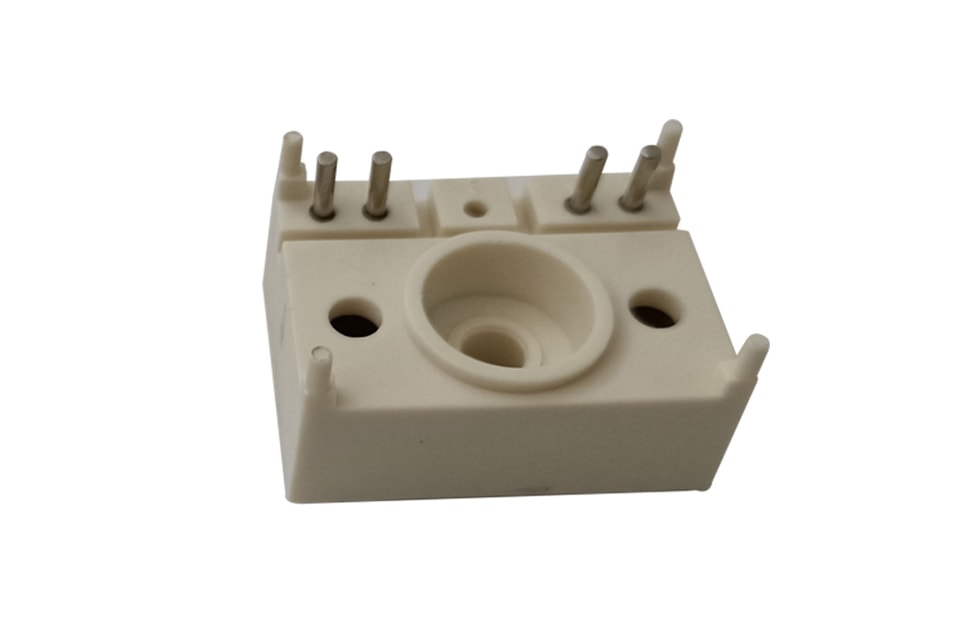

YZPST-SK70KQ08

وحدة ثايرستور 70A ‏800V

متوافق مع RoHS

المنتج الميزاتS

تصميم مدمج

تثبيت بمسمار واحد

انتقال الحرارة والعزل عبر DBC

رقائق ثايرستور ذات تخميل زجاجي

تيار تسرب منخفض

التطبيقاتالإضاءةالفئةIفي حالة التشغيلS

بادئات تشغيل ناعمة

التحكم في درجة الحرارة

التحكم في الإضاءة

ABSOLUTE MAXIMUM RATINGS(T_C = 25°C ما لم يُذكر خلاف ذلك)

الرمز	Pالمعامل	Tالاختبار الظروف	Vaالقيم	Unit
VRRM	الحد الأقصىأقصى متكرر الاستعادة الجهد	Tvj=125℃	800	V
VDRM	الحدالأقصى متكرر الذروة حالة الإيقاف الجهد	Tvj=125℃	800	V
VRSM	غير-متكرر الاستعادة الجهد	Tvj=125℃		V
VDSM	لامتكرر الذروة حالة الإيقاف الجهد	Tvj=125℃	900	V
IRRM	الحدالأقصى متكرر الاستعادة التيار	Tvj=125℃	5	mA
IDRM	الحد الأقصىميكرومتر متكرر الذروة حالة الإيقاف التيار	Tvj=125℃	5	mA
IT(AV)	المتوسط Oحالة التوصيل التيار	TC=85℃	55
IT(RMS)	RMS النحاسالموصلة	TC=85℃, sin180°	80	A
ITSM	غير Rمتكرر نبضة اندفاعية الذروة تيار الحالة التيار	10 ms، Tj=25℃	1100
I2t	لـ Fاستخدام	10 ms، Tj=25℃	6050	A2S
VTM	الذروة في حالة التوصيل الجهد	ITM=150 أمبير	1.7	V
dv/dt	حرجة الارتفاع من الحرج من حالة الإيقاف الجهد	VD =2/3VDRM Gate Open Tj=125℃	1000	V/µs
IGT	تيار تشغيل البوابةt كحد أقصى		80	mA
VGT	جهد تشغيل البوابة كحد أقصى		1.5	V
Iع	البوابة إشارة التيار		200	mA
IL	التثبيتالـ التيار		500	mA
Viso	AC 50عz RMS 1mفي		2500	V
TJ	درجة حرارة الوصلة		-40 إلى +125	℃
TSTG	التخزينالتخزين الحرارة مدى		-40 إلى +125	℃
RthJC	الوصلة إلى الغلاف الحرارية المقاومة (لكل شريحة ثايرستور)		0.7	℃ /W
عزميمة	التثبيت القوة، وحدة إلى المشتت		2.5	Nm
Tsحامل	الأطراف، 10 ثوانٍnals,10s		260	℃
