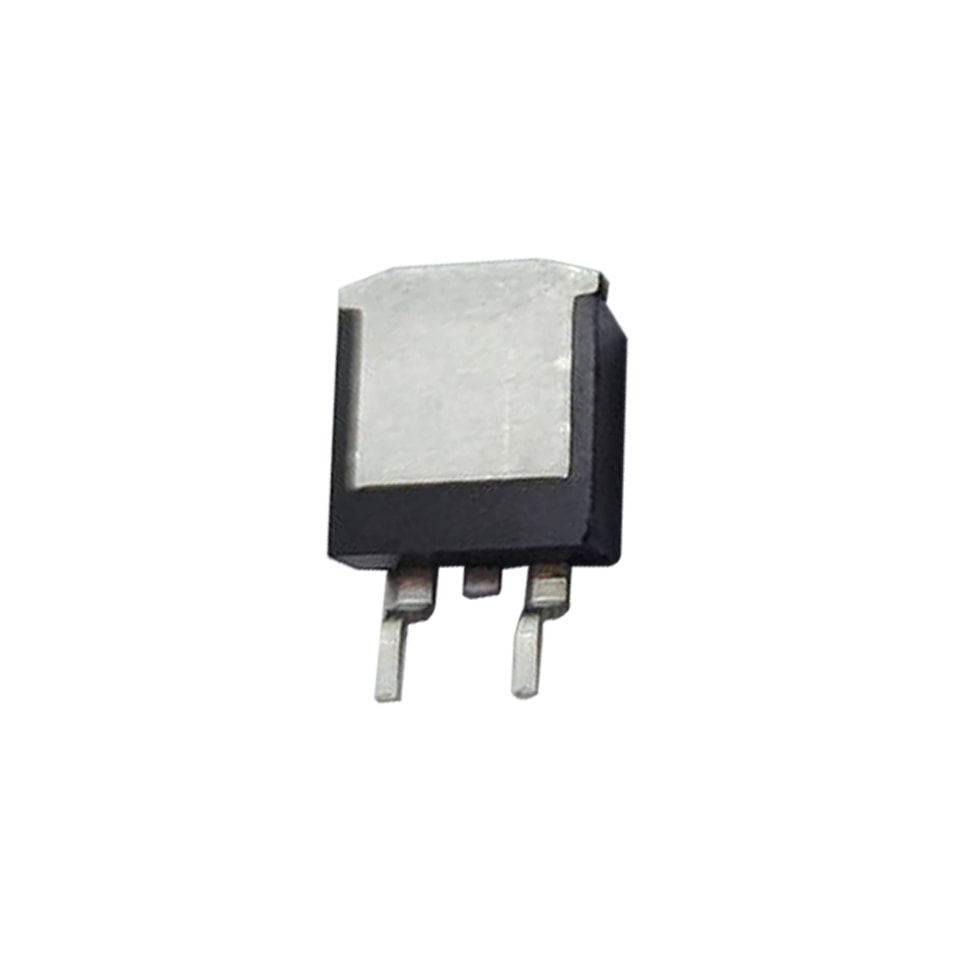

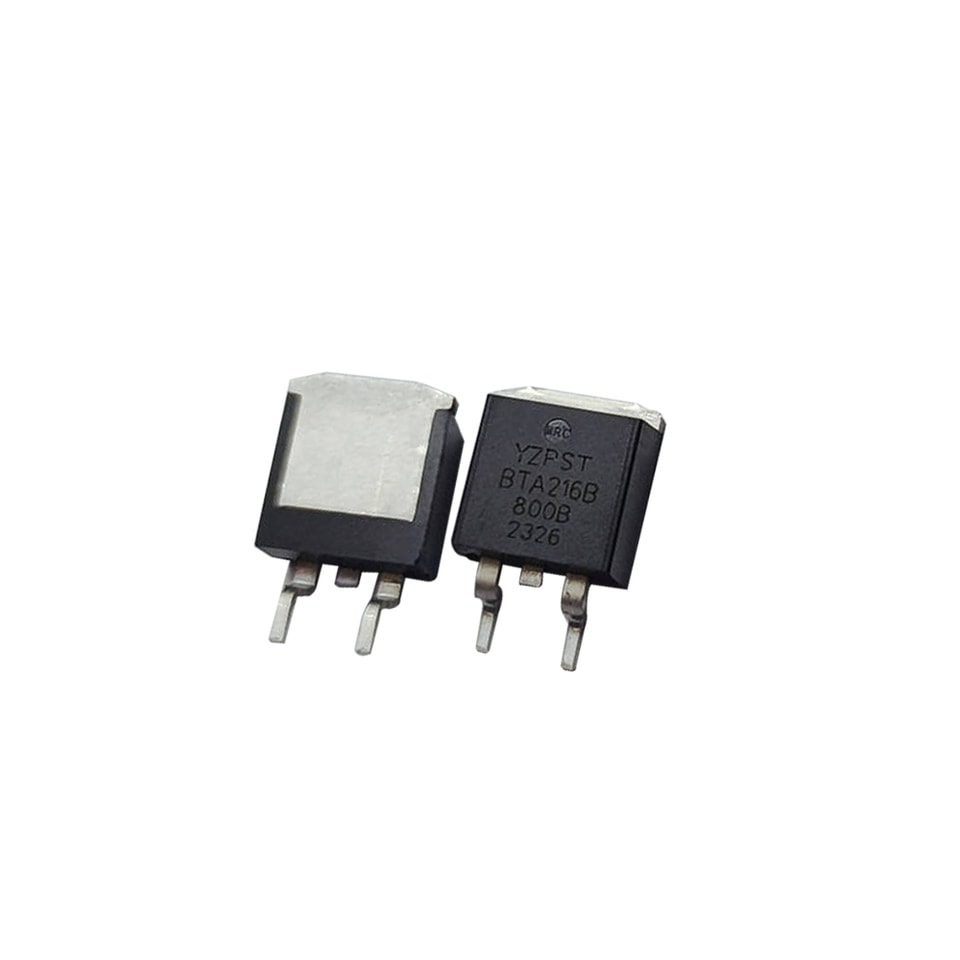

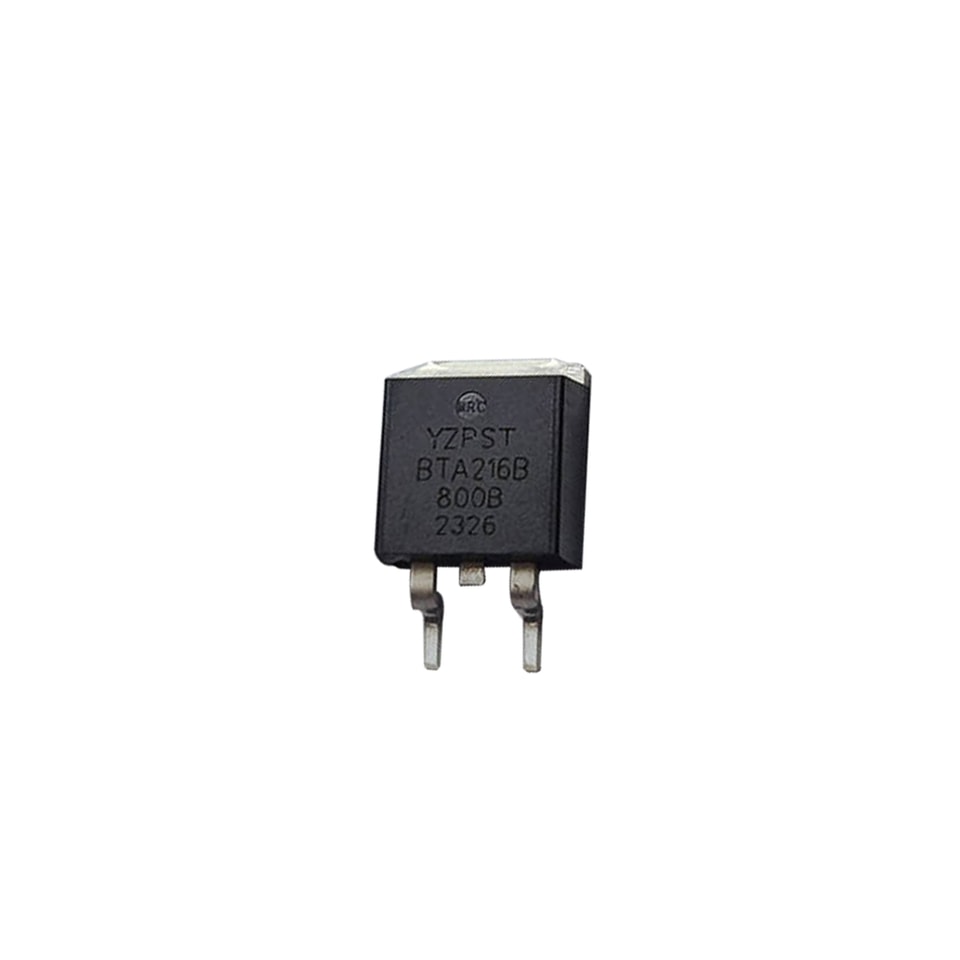

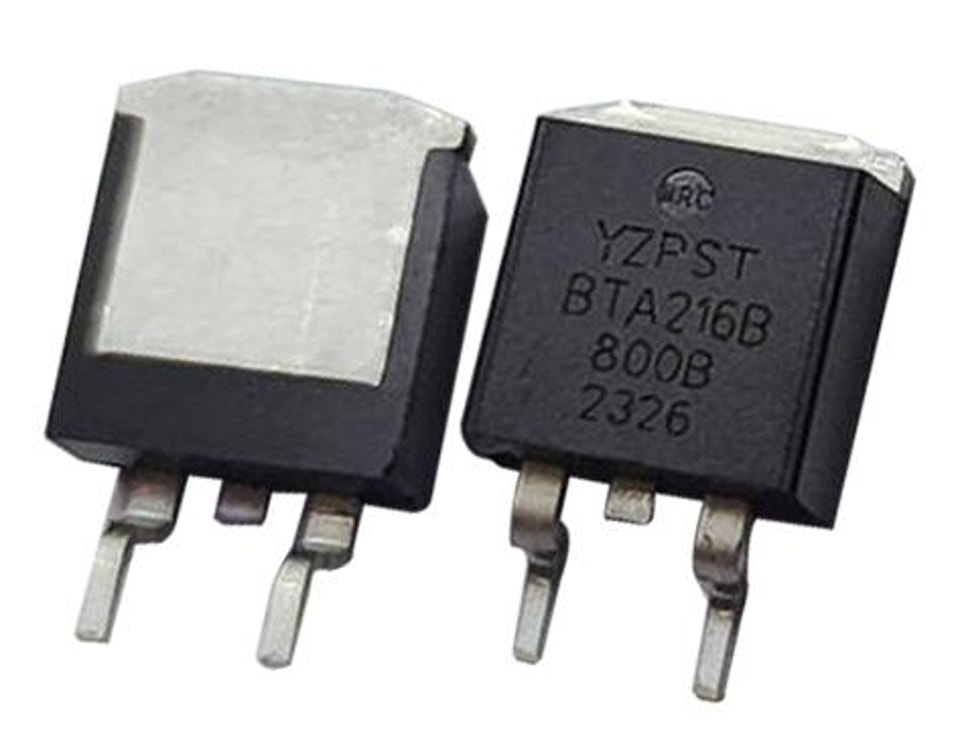

YZPST-BTA216B-800B 800V BTA216B-800B الثايرستور مناسب لتبديل التيار المتردد العام
الوصف:
نظرًا لتبلور الزجاج المنفصل، تتمتع هذه الأجهزة بأداء جيد في dv/dt والموثوقية. تُعتبر سلسلة Triac مناسبة لتبديل التيار المتردد للاستخدامات العامة. يمكن استخدامها كوظيفة تشغيل/إيقاف في التطبيقات مثل الريليهات الثابتة، وتنظيم الحرارة، أو لعمليات التحكم في المراحل في معظم تطبيقات تحكم الضوء، ومتحكمات سرعة المحركات.
.jpg)
ثايراك BTA216B-600B/800B
الوصف:
نظرًا لتمرير الزجاج الفصلي، تتمتع هذه الأجهزة بأداء جيد في dv/dt والموثوقية. تعتبر سلسلة Triac مناسبة لتبديل التيار المتردد للاستخدام العام. يمكن استخدامها كوظيفة تشغيل/إيقاف في التطبيقات مثل الريليهات الثابتة، وتنظيم الحرارة، أو لعمليات التحكم في المراحل في معظم المنظمات الخفيفة، ومتحكمي سرعة المحرك.
الميزات الرئيسية
| رمز | القيمة | وحدة |
| أنا تي (RMS) | 16 | أ |
| V DRM /V RRM | 600/800 | V |
| أنا جي تي | \ 10 | mA |
الحد الأقصى للتصنيفات
| رمز | معلمة | القيمة | وحدة | |
| أنا تي (RMS) | تيار RMS في حالة التشغيل الكامل (كامل نعم موجة) | إلى -263. لا - التأمين T ج \ 99℃ | 16 | أ |
| تيار ذروة على حالة التشغيل غير المتكرر | t=20ms | 140 | ||
| أنا TSM | (موجة جيبية كاملة، Tj=25℃) | t= 16.7 مللي ثانية | 150 | أ |
| أنا 2 ت | أنا 2 قيمة ل الدمج | t= 10 مللي ثانية | 98 | أ 2 S |
| تغير الحالة بالنسبة للزمن | متكرر معدل من ارتفاع من على - الحالة الحالي بعد التنشيط | أنا TM = 20 A; أنا ج = 0.2 أ dI ج / تي = 0.2 A/ نحن | 100 | أ/μs |
| أنا جنرال موتورز | بوابة الذروة الحالي, | "—" | 2 | أ |
| V جنرال موتورز | الجهد القمة على البوابة | "—" | 5 | W |
| P جنرال موتورز | الطاقة القصوى للبوابة | "—" | 5 | W |
| P جي (AV) | الطاقة المتوسطة للبوابة | على مدى أي فترة زمنية تبلغ 20 مللي ثانية | 0.5 | W |
| T stg | التخزين درجة حرارة التقاطع ra nge | -40 إلى +150 | "٪ | |
| T ج | التشغيل تقاطع درجة الحرارة نطاق | 125 | "٪ | |
الخصائص الكهربائية (Tj = 25 درجة مئوية، ما لم يُحدد خلاف ذلك)
الخصائص الثابتة
| رمز | المعلمة | شرط الاختبار | الربع | القيمة | وحدة | ||
| الحد الأدنى | نوع | MAX | |||||
| أنا جي تي | تيار تشغيل البوابة | V D = 12V، أنا T =0. 1A | ١-٢-٣ | - | - | 10 | mA |
| V D = 12V، أنا T =0. 1A | - | 0.7 | 1.5 | ||||
| V جي تي | الجهد المشغل للبوابة | V D =400V، I T =0. 1A، T ج = 125°C | 0.25 | 0.4 | - | V | |
| V T | الجهد في الحالة التشغيلية | أنا T =20A | - | 1.2 | 1.5 | V | |
| أنا H | الحفاظ على التيار | V D = 12V، أنا ج T =0. 1A | ١-٢-٣ | - | - | mA | |
| ١-٣ | - | - | 60 | mA | |||
| أنا L | التيار اللازم للإغلاق | V D = 12V، أنا ج T =0. 1A | ١ | - | - | 90 | mA |
| أنا D | تسرب التيار في حالة الإيقاف | V D = V DRM(max); T ج = 125 \u02daC | - | 0.1 | 0.5 | mA | |

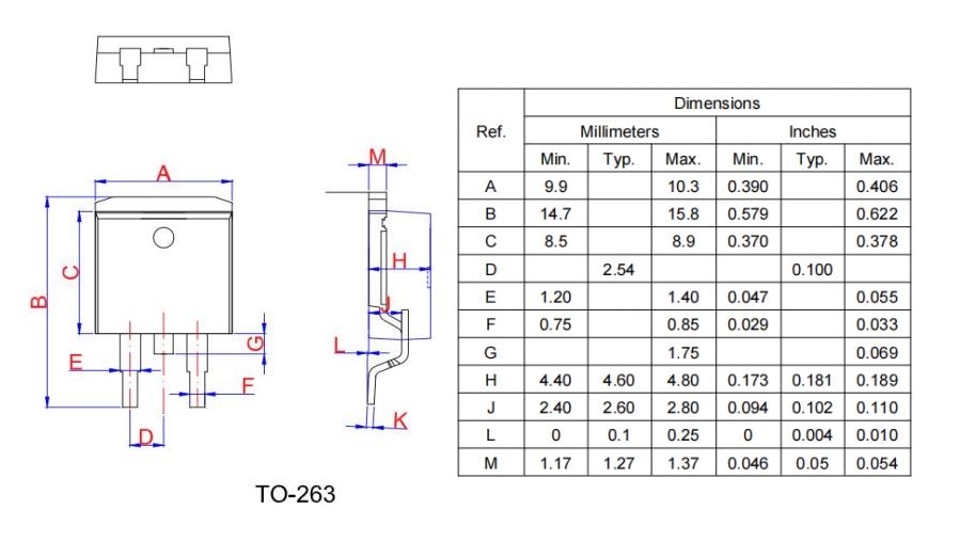

حزمة
الميكانيكية
البيانات
TO-263
