مكوّن قدرة
YZPST-SKD82-18
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
YZPST-SKD82-18 مقوّم جسر
| المعلمة | الرمز | الظروف | القيم | الوحدات |
| متكرر جهد الذروة في حالة الإيقاف | VDRM | - | V | |
| غير متكرر جهد الذروة في حالة الإيقافالجهد | VDSM | - | ||
| متكرر الذروة الجهد العكسي | VRRM | 1800 | V | |
| غير متكرر الذروة الجهد العكسي | VRSM | 1900 | V | |
| الخرج المقوَّم المتوسطالمخرج التيار | IO(AV) | TC=85°C | 80 | A |
| تيار الاندفاع الأمامي التيار | IFSM | 50 هرتز؛ موجة جيبية نصفية، نبضة واحدة، غير متكرر | 750 | A |
| I t² | I2t | من 2 مللي ثانية إلى 10 مللي ثانية | 2.8 | KA2s |
| تيار الحالة المستقرة للاندفاع التيار | ITSM | 50 هرتز؛ موجة جيبية نصفية، نبضة واحدة، غير متكرر | A | |
| - | ||||
| I t² | I2t | من 2 مللي ثانية إلى 10 مللي ثانية | - | KA2s |
| الذروة جهد أمامي | VFM | Tj=25°م؛ IF=150 أمبير | 1.6 | V |
| أقصى جهد في حالة التوصيل | VTM | - | ||
| الذروة التيار العكسي | IRM | VRM= VRRM, Tj= 150°C | 6 | mA |
| معدل معدل تيار التشغيل | di/dt | VD=2/3VDRM, ITM=2•IO, Tj=125°م IG=200mA, diG/dt=0.2 أمبير/ميكروثانية | A/μs | |
| - | ||||
| معدل معدل ارتفاع جهد حالة الإيقاف | dv/dt | VD=2/3VDRM Tj=125°م | - | V/μs |
| تيار البوابة اللازم للتشغيل | IGT | VD=6 فولت،IT=1 أمبير،Tj=25°C | - | mA |
| جهد البوابة اللازم للتشغيل | VGT | - | V | |
| تيار التثبيت | Iع | - | mA | |
| الحرارية المقاومة | Rth(j-c) | من الوصلة إلى الغلاف | 1.1 | كلفن/واط |
| Rth(c-f) | من الغلاف إلى زعانف | 0.07 | كلفن/واط | |
| Tvj | -40~+150 | °C | ||
| Tstg | -40~+125 | °C | ||
| Vعزل | تيار متناوب 50 هرتز؛ قيمة فعالة؛ 1 دقيقة. | 3600 | V | |
| عزم التثبيت | M | تثبيت الهيكل | 5 | نيوتن·متر |
| الأطراف |

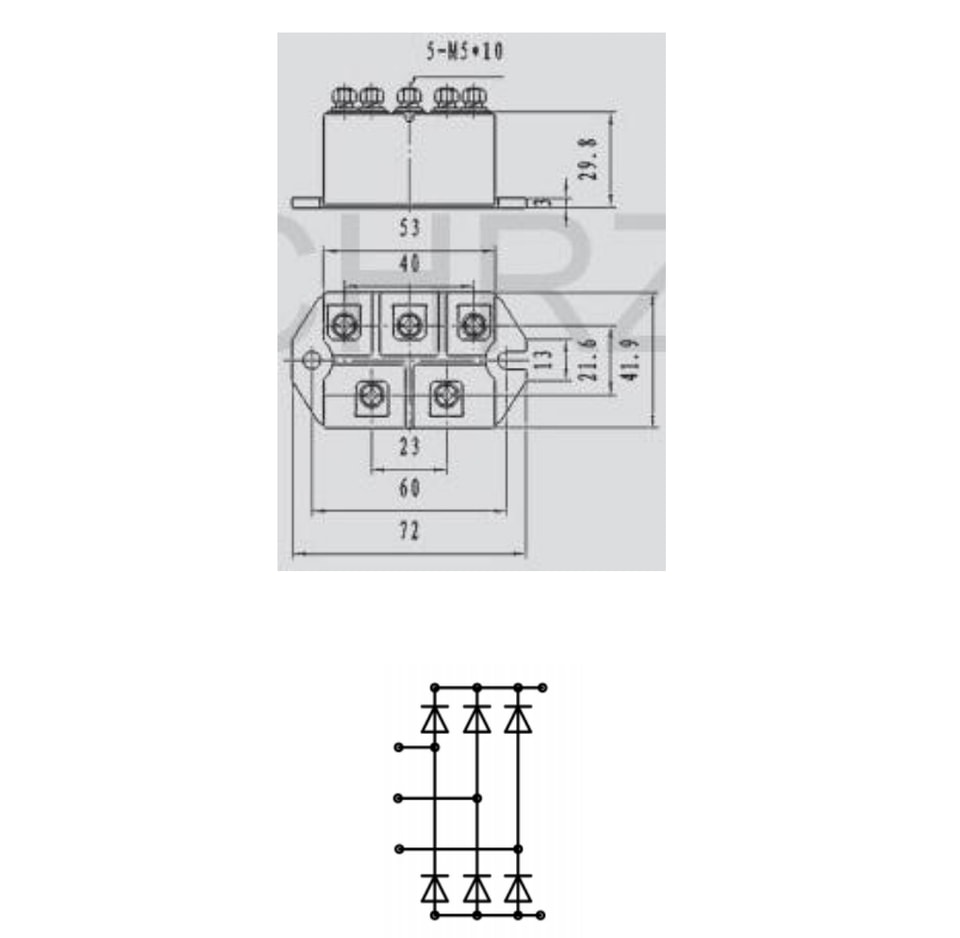

الرسم التخطيطي العام (الأبعاد بالملليمتر)
لا يتوفر أي محتوى إضافي للمنتج.
