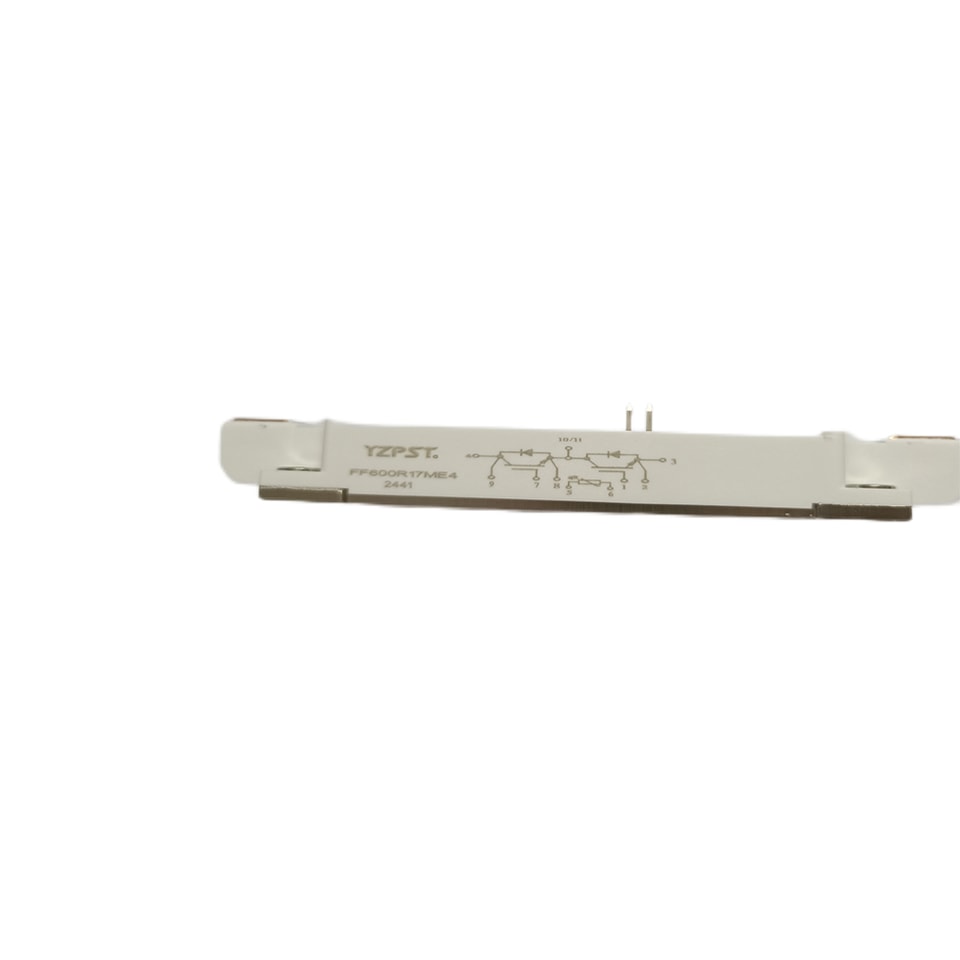

YZPST-FF600R17ME4 (600B170E53)
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
P/N:YZPST-600B170E53 (YZPST-FF600R17ME4)
التطبيقات
عاكس لمحرك القيادة
مضخم قيادة مؤازر للتيار المتردد والتيار المستمر
مزودات الطاقة غير المنقطعة (UPS)
الميزات
جهد Vce(sat) منخفض مع تقنية IGBT من نوع SPT+
Vce(sat) بمعامل درجة حرارة موجب
يتضمن ديود FWD مضاد التوازي سريع الاستعادة وناعم الاستعادة
قدرة عالية على تحمل القصر (10us)
بنية وحدة منخفضة الحث
أقصى درجة حرارة للوصلة 175℃
التصنيفات المطلقة القصوى
المعلمة |
الرمز |
الظروف |
القيمة |
الوحدة |
جهد المجمع-الباعث | VCES | VGE=0V، IC =1mA, Tvj=25℃ | 1700 | V |
تيار المجمع المستمر | IC | Tc=100℃ | 600 | A |
ذروة تيار المجمع التيار | ICRM | ICRM =2IC | 1200 | A |
جهد البوابة-الباعث | VGES | Tvj=25℃ | ±20 | V |
إجمالي قدرة التبديد (عاكس IGBT) | Pالإجمالي | Tc=25℃ Tvjmax=175℃ | 4286 | واط |
خصائص IGBT
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| جهد عتبة البوابة-الباعث | VGE(th) | VGE=VCE, IC =24mA,Tvj=25℃ | 5.4 | 6.2 | 7.4 | V |
| تيار القطع بين المجمع والباعث-off Current | ICES | VCE=1700V,VGE=0V, Tvj=25℃ | 1 | mA | ||
| Ic=600A,VGE=15V, Tvj=25℃ | 2.4 | 2.75 | V | |||
| Ic=600A,VGE=15V, Tvj=125℃ | 2.8 | V | ||||
| المجمّع-الباعث جهد التشبع | VCE(sat) | Ic=600A,VGE=15V, Tvj=150℃ | 2.9 | V | ||
| سعة الإدخال | Cies | 40 | nF | |||
| سعة الخرج | Coes | 2.09 | nF | |||
| سعة النقل العكسي | Cres | VCE=25V,VGE =0V، f=1MHz, Tvj=25℃ | 1.44 | nF | ||
| زمن تأخير التشغيل | td(on) | 180 | ns | |||
| زمن الارتفاع | tr | 100 | ns | |||
| زمن تأخير الإيقاف | td(off) | 300 | ns | |||
| زمن الانخفاض | tf | IC =600 A | 100 | ns | ||
| الطاقة التبديد أثناء التشغيل الزمن | Eon | VCE = 900 V VGE = ±15V RG = 1.0Ω Tvj=25℃ | 150 | mJ | ||
| الطاقة التبديد أثناء الإيقافالتشغيل/الإيقاف الزمن | Eإيقاف | 100 | mJ | |||
| زمن تأخير التشغيل | td(on) | 190 | ns | |||
| زمن الارتفاع | tr | 110 | ns | |||
| زمن تأخير الإيقاف | td(off) | 350 | ns | |||
| زمن الانخفاض | tf | IC =600 A | 150 | ns | ||
| الطاقة التبديد أثناء التشغيل الزمن | Eon | VCE = 900 V VGE = ±15V RG = 1.0Ω Tvj=125℃ | 225 | mJ | ||
| الطاقة التبديد أثناء الإيقافالتشغيل/الإيقاف الزمن | Eإيقاف | 160 | mJ | |||

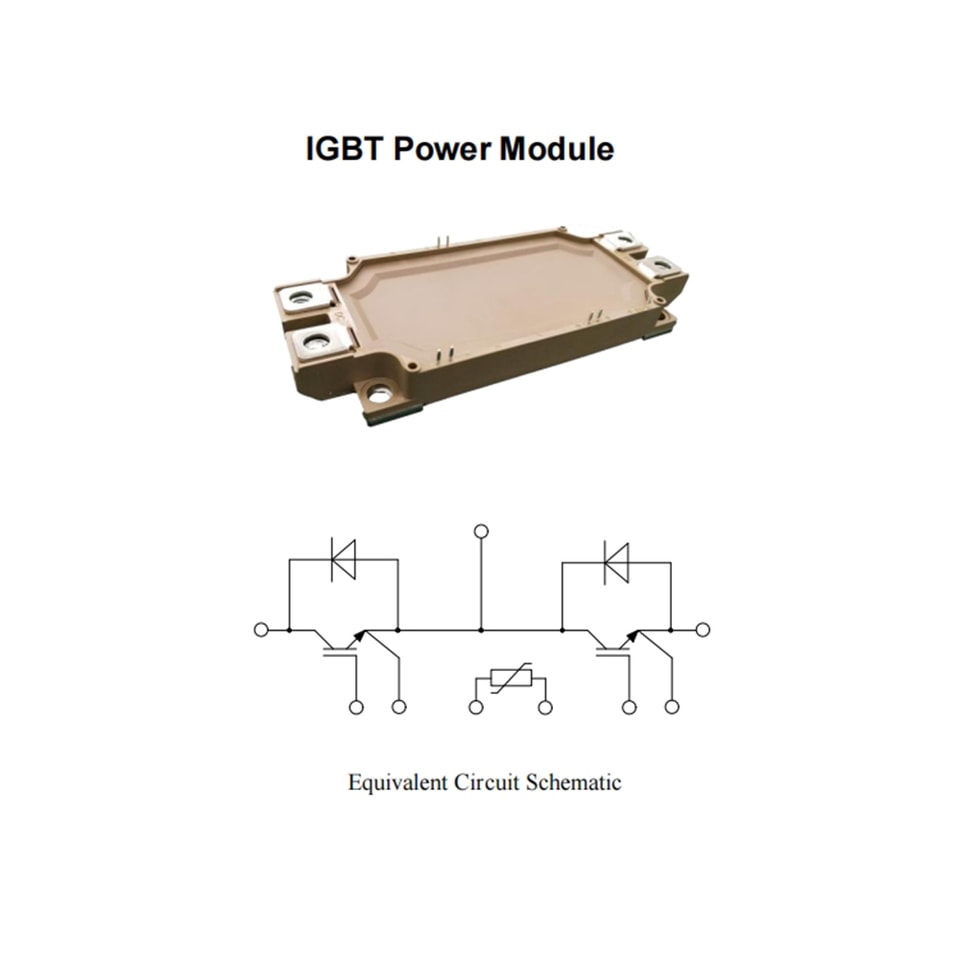

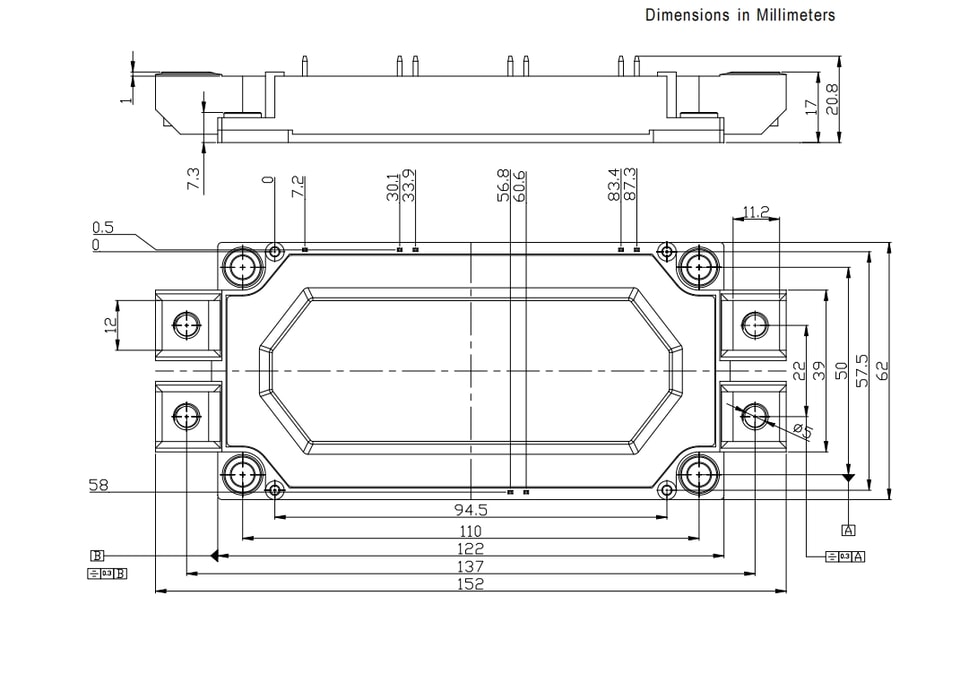

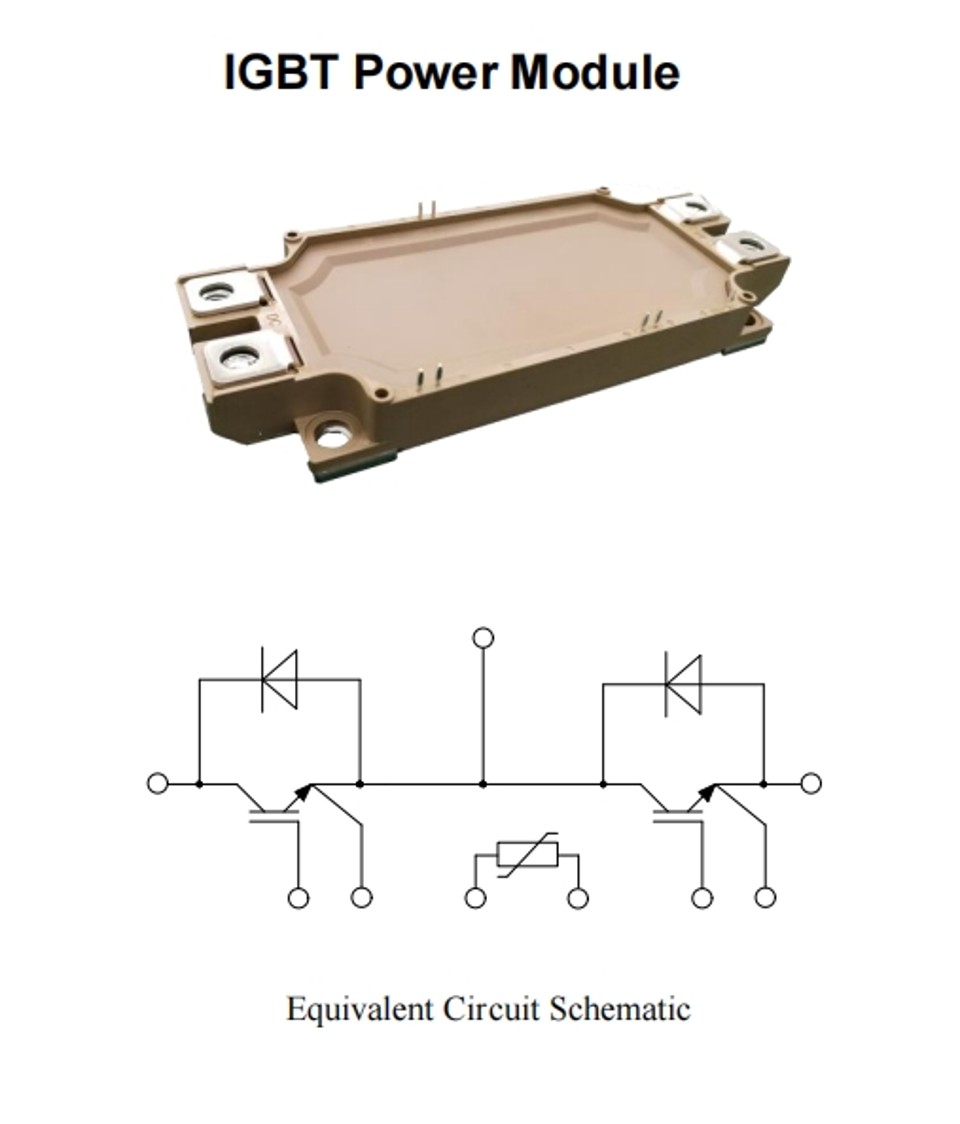

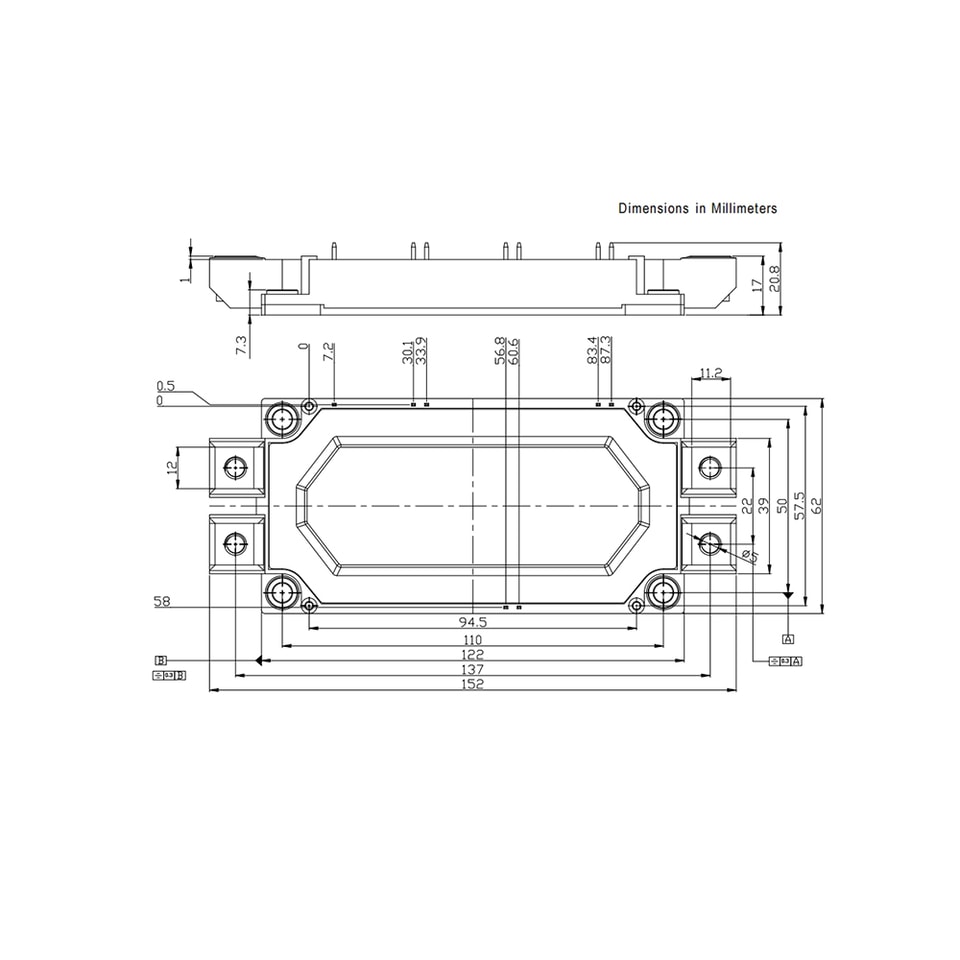

العبوة الأبعاد
.jpg)
.jpg)
