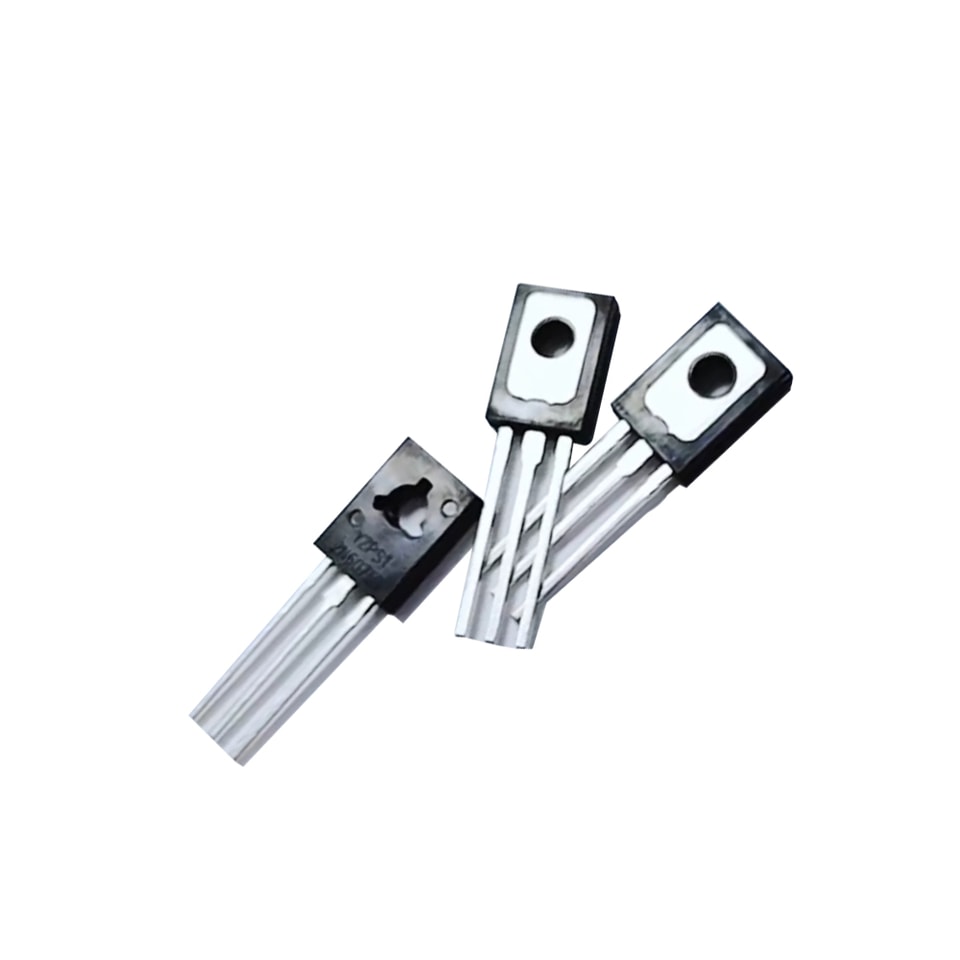

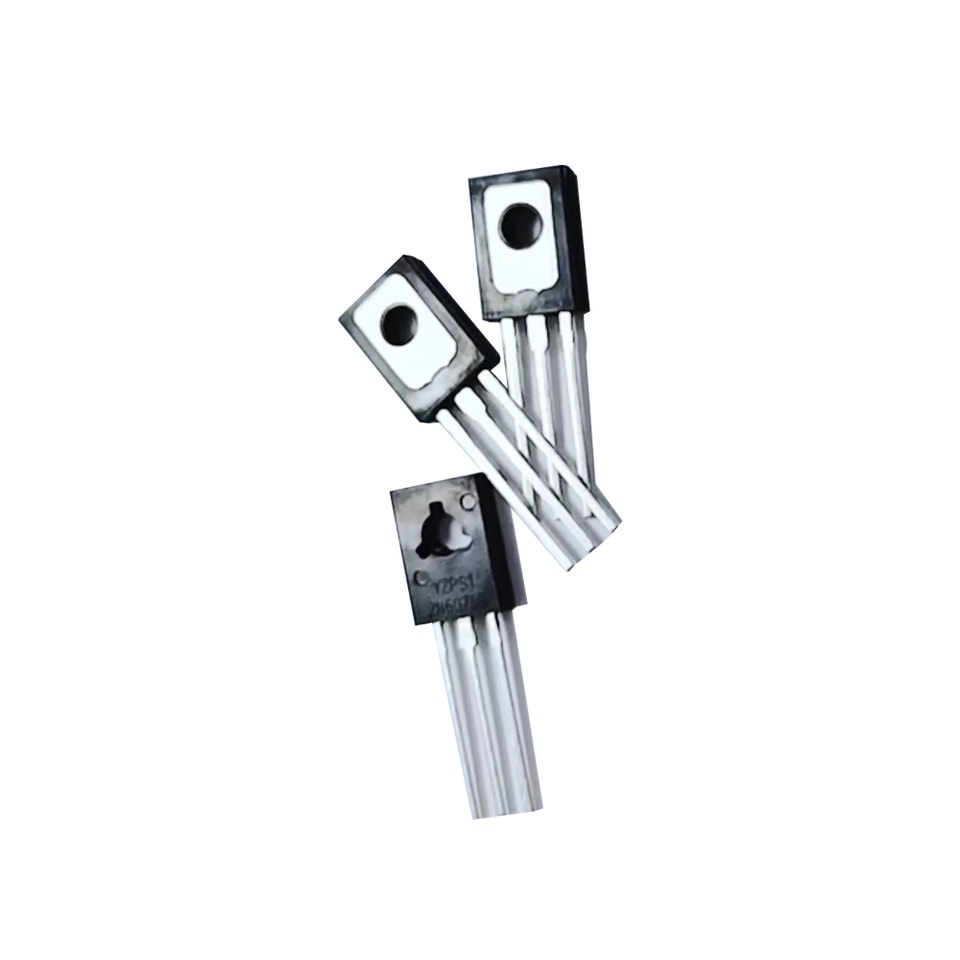

YZPST-2N6075B

الوصف

الرمز

القيمة

الوحدة

متكرر  الذروة  حالة الإيقاف الجهد

(Tj =  -40   ~ 125℃ )

نصف جيبية موجة  50 هرتز،  البوابة  مفتوح

-6075B

V DRM

VRRM

600

600

V

اسمي  القيمة الفعالة  في حالة التوصيل  التيارال

كامل  جيبية موجة  5 0  Hz

IT(القيمة الفعالة)

4

A

غير متكرر  الذروة  اندفاع  التيار

(الوصلة الحرارة  Tj  = 2 5℃ )

واحد  واحدة  5 0  Hz

ITSM

30

A

فيوز  التيار

(t  =  8.3  مللي ثانية)

2

I t

3.7

A2s

البوابة  المتوسط  القدرة

(TC  =  8 0℃ , t  =  8.3  مللي ثانية)

PG(AV)

0.5

واط

البوابة  الذروة  التيار

(t ≤ 2.0 μ  s)

IGM

1

A

تعليمات الوصلة الحرارة

TJ

‏-40~ 110

℃

التخزين الحرارة

Tstg

-40~150

℃

الوصف

الرمز

الحد الأقصى

الوحدة

المقاومة الحرارية   (الوصلة إلى الغلاف)

Rj C

3.5

℃/W

المقاومة الحرارية   (الوصلة إلى الوسط المحيط)

Rj A

75

℃//W

الوصف

الرمز

الحد الأدنى

النوع

الحد الأقصى

الوحدة

متكرر  الذروة  حالة الإيقاف  التيار

(VD  =  المقنن VDRM ,VR RM البوابة  مفتوح  )

Tj  = 2 5 ℃

Tj  =  1 1 0 ℃

IDRM, IRRM

-

-

10

2

uA mA

الذروة  في حالة التوصيل الجهد

(IT  = 6 A)

VT

-

2

V

البوابة إشارة التيار

(VD= 1 2 فولت،RL  = 3 0 Ω )

MT 2 ( +) , G( +)

MT2 (+),  G(- )

MT2 (- ),  G(- )

MT2 (- ),  G( + )                                                  - - - B

IGT

-

-

-

-

-

-

-

3

3

3

5

mA

البوابة إشارة الجهد

(VD= 1 2 فولت،RL  = 3 0 Ω )

جميع  se الارتفاعات

VGT

-

1.4

2.5

V

البوابة  غير مُفعَّل الجهد

(VD= 1 2 فولت،RL  = 3 0 Ω ، Tj  =  1 1 0 校 )

جميع  se الارتفاعات

VGD

0.2

-

-

V

الاحتفاظ  التيار

(Candution  التيار    IT= 100mA)

Tj  = 2 5 ℃

Tj  =  1 1 0  ℃

Iع

-

-

-

-

15

30

mA

معدل معدل ارتفاع جهد حالة الإيقاف

VDM=1/2VDRM, Tj=110 °C RGK=1KΩ

dv/dt

5

-

V/uS
