YZPST-CL08-12T
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

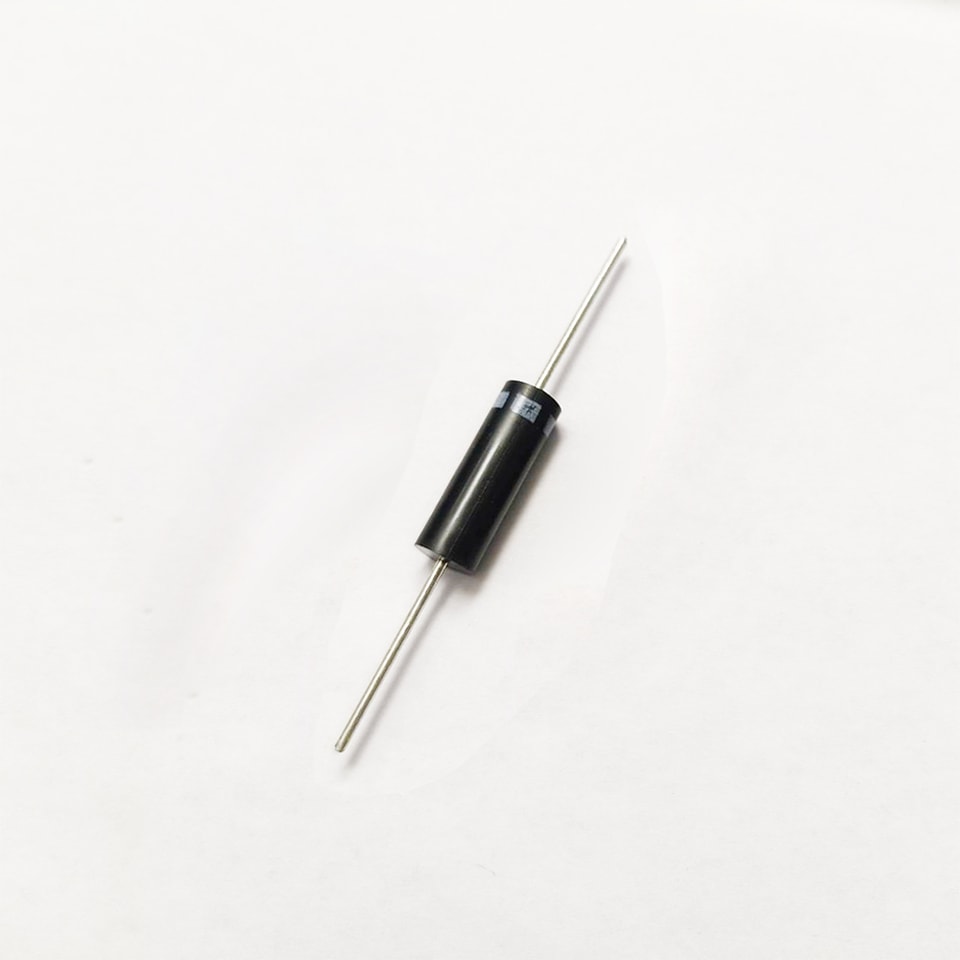

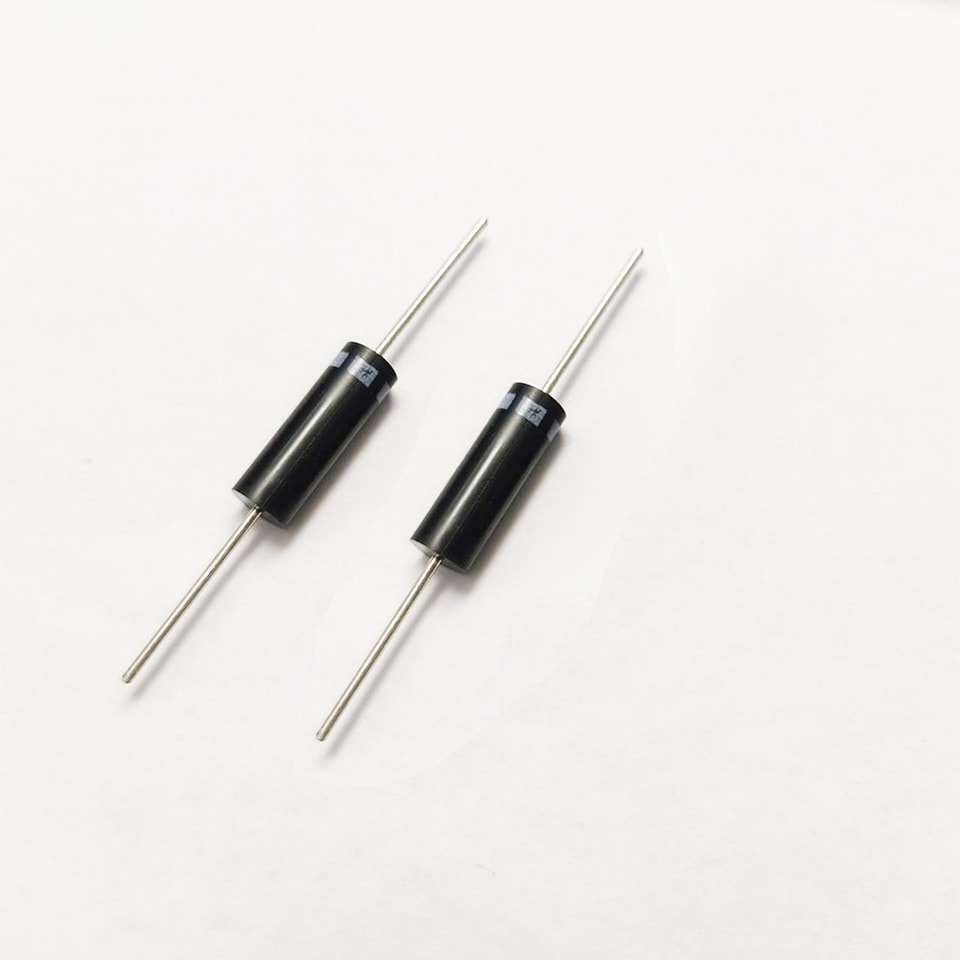

ديود جهد عالٍ من CL08-12
- 1. المواصفات الرئيسية
No. | هوem | Symbol | Unit | Rating | Conditions |
1 | أقصى جهد عكسي متكرر | VRRM | كيلوفولت | 12 |
|
2 | متوسط تيار التوصيل الأمامي | IF (AV) | mA | 350 | Tamb=60 ℃ موجة جيبية نصفية بتردد 50 هرتز القيمة المتوسطة للتقويم |
3 | تيار الاندفاع الأمامي | IFSM | A | 15 | Tamb=25 ℃ موجة جيبية نصفية بتردد 50 هرتز، نبضة واحدة |
4 | تيار الاندفاع العكسي | IRSM | A | 0.2 | عرض نبضة 1 مللي ثانية، نبضة مفردة بموجة مثلثية |
5 | أقصى درجة حرارة للوصلة= | Tjmax | ℃ | 130 |
|
6 | درجة حرارة التخزين | Tstg | ℃ | -40~+130 |
2. المواصفات الكهربائية
No. | هوem | Symbol | Unit | Rating | Test conditions |
1 | هبوط الجهد الأمامي | VFM | V | 18.5 كحد أقصى | IF(AV)=350mA |
2 | تيار التسرب العكسي عند درجة الحرارة العادية | IRM1 | A | 5 كحد أقصى | VRM=12KV |
3 | تيار التسرب العكسي عند درجة الحرارة المرتفعة | IRM2 | A | 50 كحد أقصى | Tamb=100℃ VRM=12KV |
4 | جهد الانهيار العكسي | VZ | كيلوفولت | 12~18 | IR=100uA |
5 | زمن الاستعادة العكسية | trr | nS | 80 كحد أقصى | IF=IR=100mA، 90% |
(Tamb=25 درجة مئوية، ما لم يُذكر خلاف ذلك)
- التطبيق
للتقويم عالي الجهد في أفران الميكروويف؛
مجالات التقويم الإلكتروني الأخرى

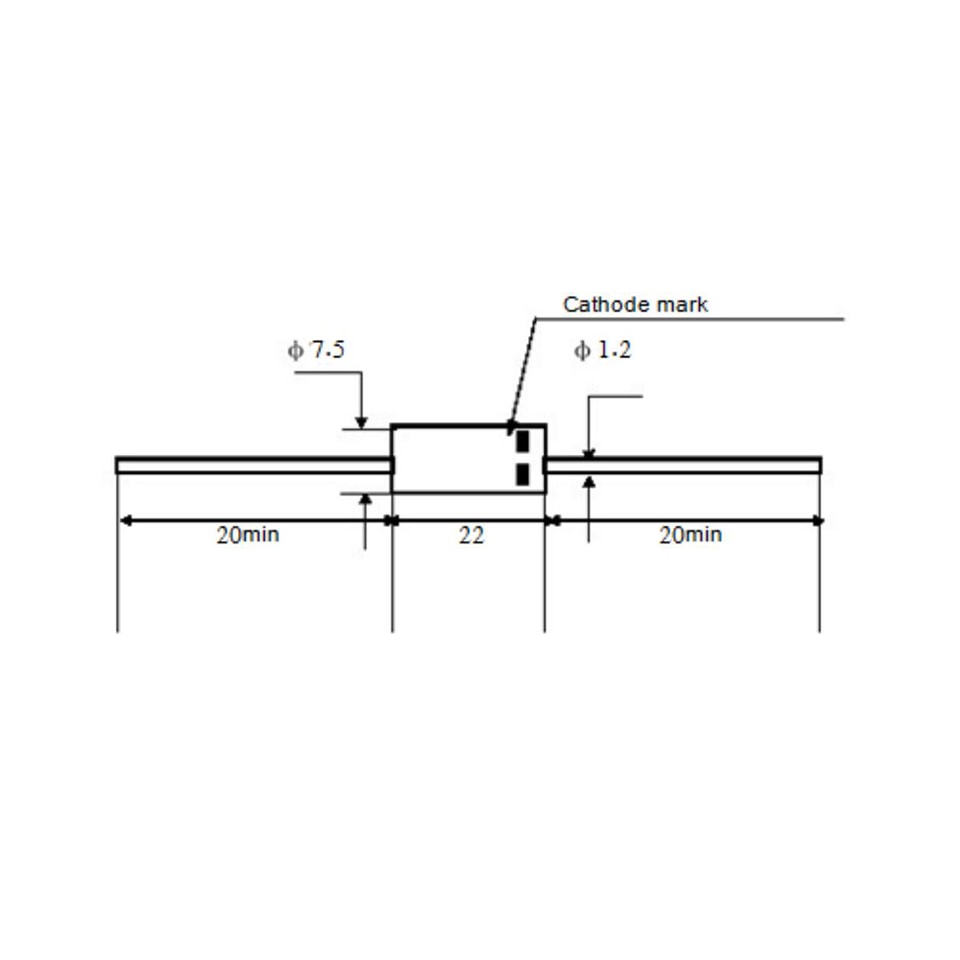

4. الأبعاد (بالملم)
.jpg)
.jpg)
.jpg)
