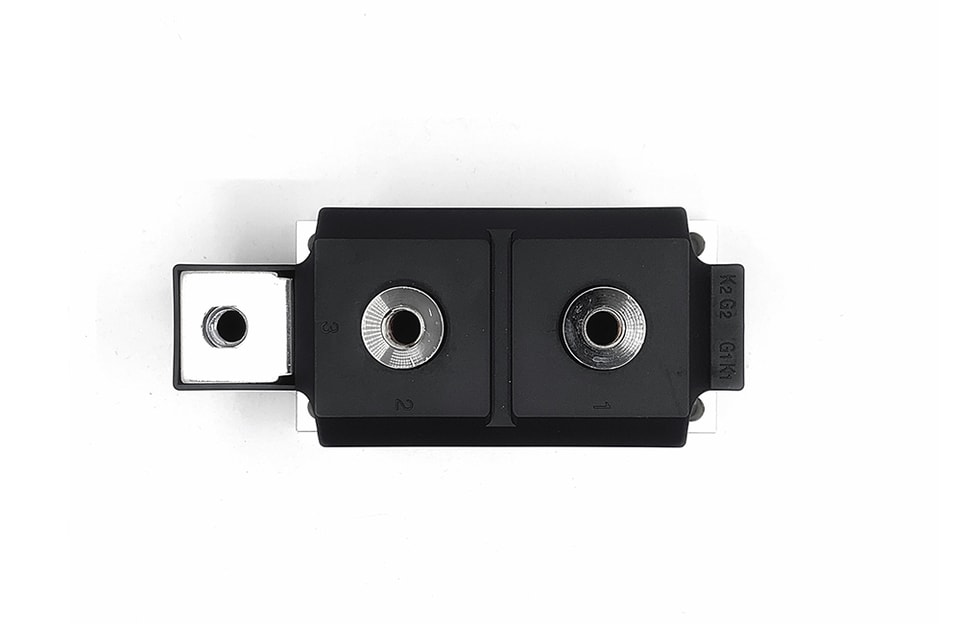

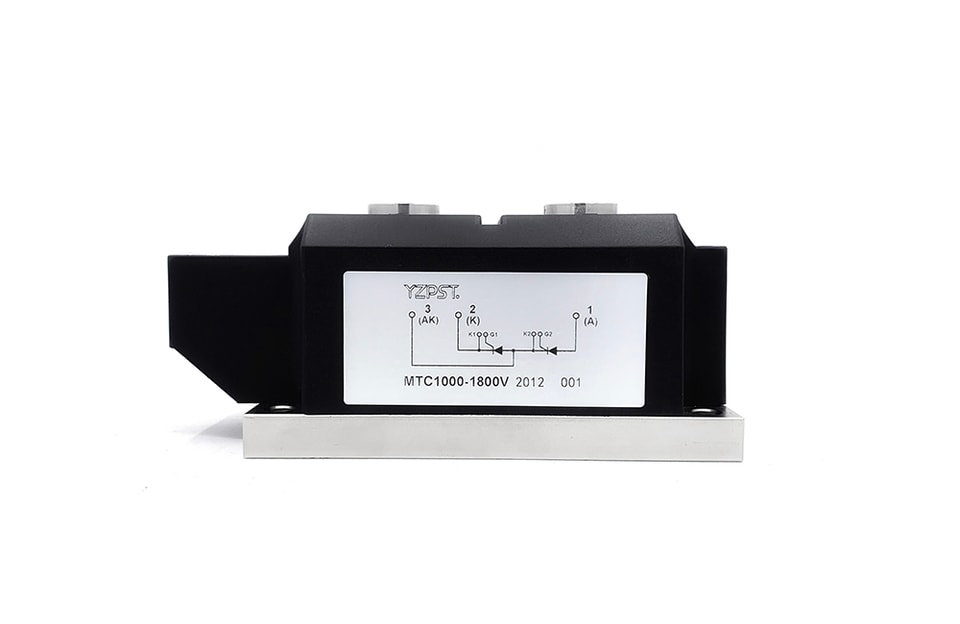

YZPST-MTC1000A 1800V (تبريد مائي)
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الميزات

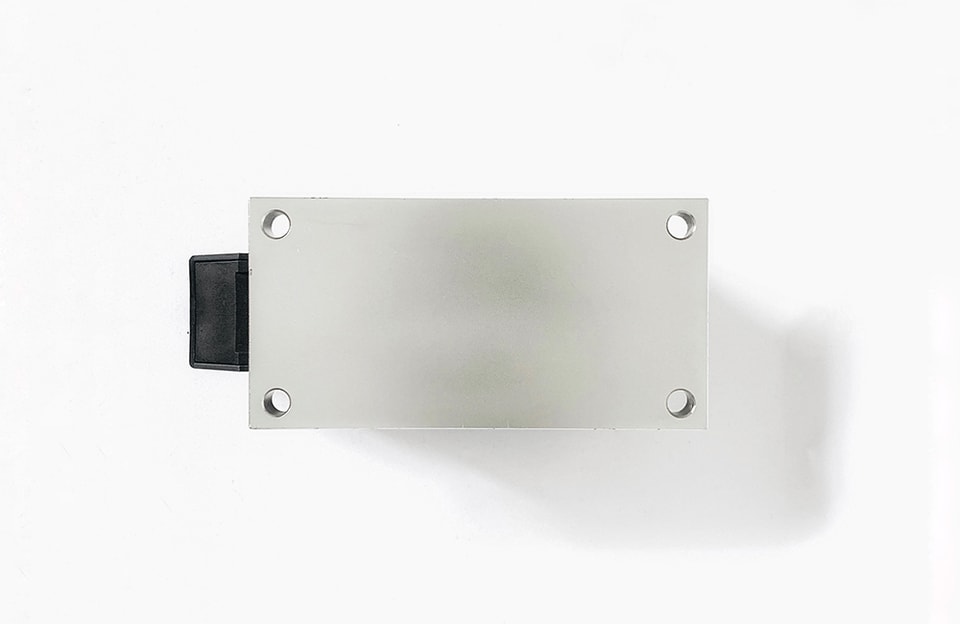

انتقال الحرارة عبر قاعدة معدنية معزولة من سيراميك نيتريد الألومنيوم
تلامسات ضغط من المعادن الثمينة
ثايرستور ببوابة مضخِّمة
التطبيقات النموذجية
التحكم في محرك التيار المستمر
(مثلًا للأدوات الآلية)
بادئات التشغيل الناعم لمحركات التيار المتناوب
التحكم في درجة الحرارة
(مثلًا للأفران والعمليات الكيميائية)
تعتيم الإضاءة الاحترافية (الاستوديوهات والمسارح)
الرمز | الشرط | القيم المقننة | الوحدة |
IT(AV) | طور واحد، موجة نصفية، توصيل 180°، Tc=78℃/85℃ | 1000/850 | A |
ITRMS | طور واحد، موجة نصفية، توصيل 180°، Tc=78℃ | 1256 | A |
ITSM | Tj=125℃ | 28 | KA |
I2t | Tj=125℃ | 5120 | KA2S |
VDRM/VRRM | 1800/1800 | V | |
(di/dt)cr | Tj=125℃ | 400 | A/ميكروثانية |
Viso | تيار متناوب، دقيقة واحدة | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +130 | ℃ | |
W | - | g |
الرمز | الشرط | القيم المقننة | الوحدة |
IDRM | عند VDRM، طور واحد، موجة نصفية، Tj=125℃ | 100 | mA |
IRRM | عند VRRM، طور أحادي، موجة نصفية، Tj=125℃ | 100 | mA |
VTM | تيار حالة التوصيل 2500A، Tj=25℃ | 1.55 | V |
VT(TO) | Tj=125℃ | 0.85 | V |
RK1G1 | - | Ω | |
RK2G2 | - | Ω | |
tgd | Tj=25℃;VD=0.4VDRM;ITM=ITAV | 2.0 | us |
tq | dvD/dt=50V/us;Tj=125℃; ITM=ITAV | 250 | us |
IGT/VGT | Tj=25℃، IT=1A، VD=6V | 250 / 2.5 | mA/V |
VGD | Tj=130℃ VD=1/2VDRM | 0.25 | V |
DV/DT | Tj=130℃, VD=2/3VDRM, | 1000 | V/us |
IH | Tj=25℃ | 300 | mA |
IL | Tj=25℃ | 1500 | mA |
Rth(j-c) | لكل وحدة | 0.025 | ℃/W |
