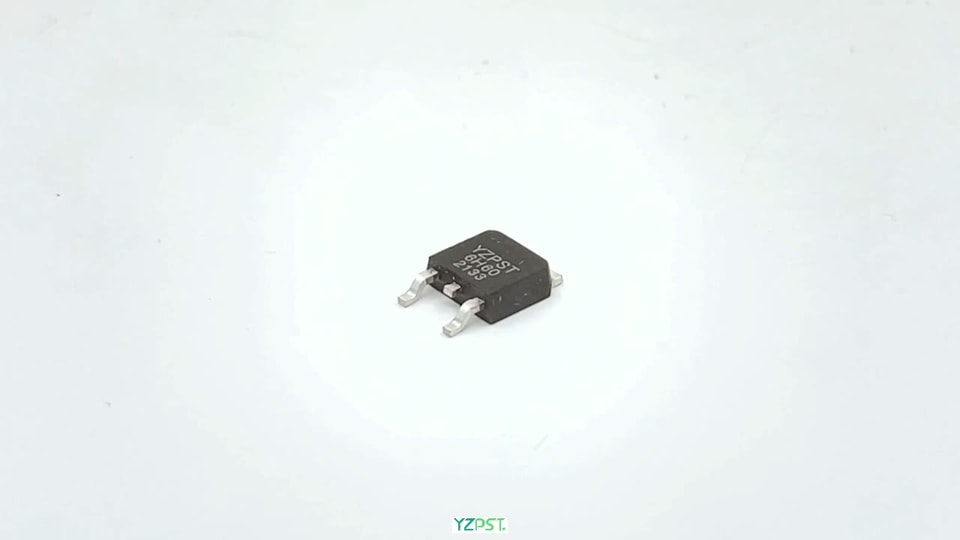

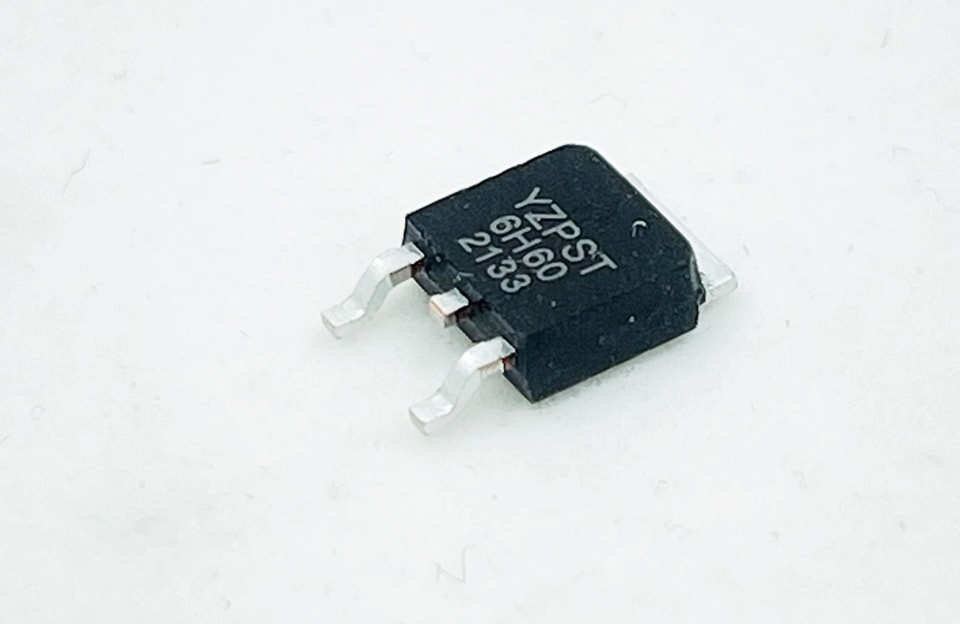

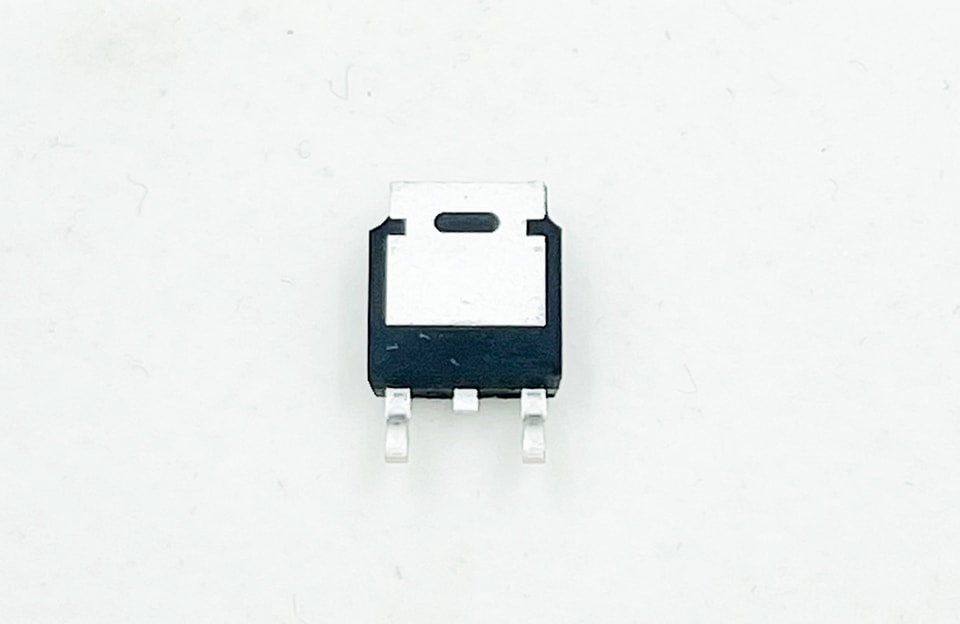

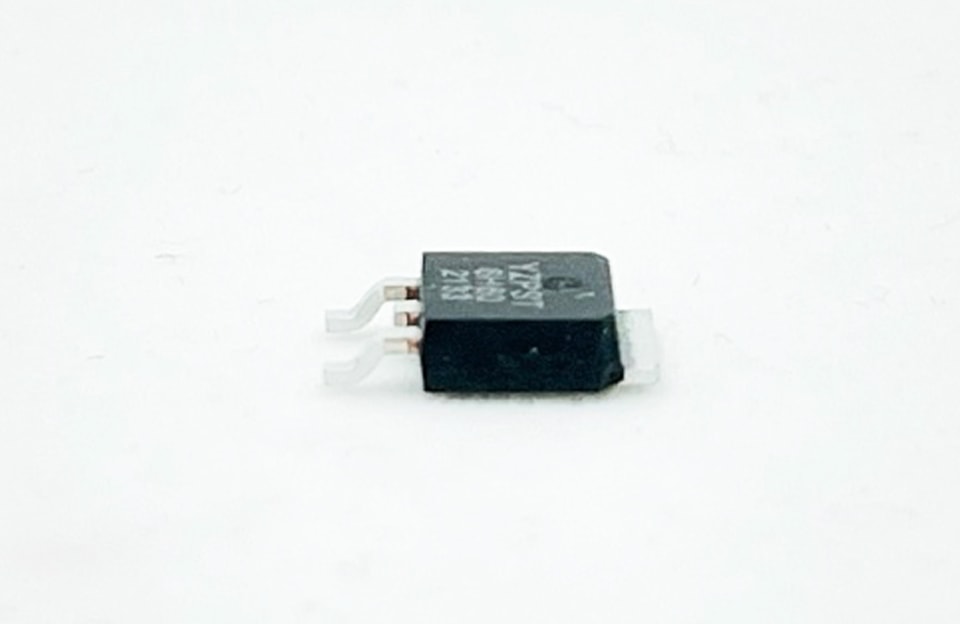

YZPST-6H60CX1G3
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
IGBT بتقنية الخندق مع إيقاف المجال
YZPST-6H60CX1G3
الميزات
600V، 6A
VCE(sat)(typ.) =1.75V@VGE=15V، IC=6A
Qg منخفض
أقصى درجة حرارة للوصلة 175℃
طلاء أطراف خالٍ من الرصاص؛ متوافق مع RoHS
التطبيقات
محولات الطاقة الشمسية
مزود طاقة غير منقطع
محولات اللحام
محولات التبديل متوسطة إلى عالية التردد
معلمات الأداء الرئيسية ومعلمات الحزمة
رموز الطلب | VCE | IC | VCEsat، Tvj=25℃ | Tvjmax | الوسم | العبوة |
60H060CX1R3 | 650V | 6A | 1.75V | 175℃ | 6H60CX1R3 | TO263-2L |
60H060CX1G3 | 650V | 6A | 1.75V | 175℃ | 6H60CX1G3 | TO252-2L |
التصنيفات المطلقة القصوى
الرمز | المعلمة | القيمة | الوحدة |
VCES | جهد المجمع-الباعث | 600 | V |
VGES | جهد البوابة-الباعث | ±20 | V |
IC | تيار المجمع المستمر (TC=25℃) | 12 | A |
تيار المجمع المستمر (TC=100℃) | 6 | A | |
ICM | تيار المجمع النبضي (ملاحظة 1) | 18 | A |
PD | أقصى تبديد للقدرة (TC=25℃) | 89 | واط |
أقصى تبديد للقدرة (TC=100℃) | 44 | واط | |
TJ | نطاق درجة حرارة الوصلة أثناء التشغيل | -40 إلى 175 | ℃ |
TSTG | نطاق درجة حرارة التخزين | -55 إلى 150 | ℃ |
.jpg)
.jpg)
.jpg)
.jpg)
أجهزة أشباه الموصلات الكهربائية، ومكوّنات الحماية، وحلول الطاقة الصناعية.
