مكوّن قدرة
YZPST-MFC200-16
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
YZPST-MFC200-16
وحدة ثايرستور / دايود
الميزات:
انتقال الحرارة عبر قاعدة معدنية معزولة بسيراميك من نيتريد الألومنيوم
- وصلات ملحومة بقوة عالية لضمان موثوقية عالية
ثايرستور ببوابة تضخيمية
التطبيقات النموذجية:
التحكم في محركات التيار المستمر - بادئات تشغيل ناعم لمحركات التيار المتردد
التحكم في درجة الحرارة
تعتيم احترافي للإضاءة
الحجب العكسي - حالة الإيقاف
| نوع الجهاز | VRRM (1) | VDRM (1) | VRSM (1) |
| YZPST MFC200 | 1600 فولت | 1600 فولت | 1700 فولت |
VRRM = جهد الذروة العكسي المتكرر
VDRM = جهد الذروة المتكرر في حالة الإيقاف
VRSM = جهد الذروة غير المتكرر في الاتجاه العكسي (2)
| تيار التسرب القِمّي المتكرر في الحالة العكسية وحالة الإيقاف | IRRM, IDRM | 70 mA (3) |
| معدل الارتفاع الحرج لجهد حالة الإيقاف | dv/dt | 1000 V/µs (4) |
الحالة
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | نموذجي | الوحدة | الظروف | |
| متوسط تيار الحالة الموصلة / التيار الأمامي | ITAV, IFAV | 216 | A | موجة جيبية 50 هرتز، توصيل 180°، | |||
| Tc = 85 °C | |||||||
| تيار الحالة الموصلة / التيار الأمامي بالقيمة الفعالة | ITRMS, IFRMS | 340 | A | موجة جيبية 50 هرتز، توصيل 180°، | |||
| Tc = 85 °C | |||||||
| تيار اندفاعي غير متكرر | ITSM, IFSM | 6.8 | kA | موجة جيبية 50 هرتز | |||
| نصف دورة | |||||||
| I تربيع t | I2 t | 231 | kA²s | VR = 0 | |||
| Tj = Tjmax | |||||||
| جهد الذروة في حالة التوصيل / الجهد الأمامي | VTM, VFM | 1.1 | V | تيار الحالة الموصلة 200 A، Tj = Tjmax | |||
| جهد العتبة | VT(TO) | 0.8 | V | Tj = Tjmax | |||
| مقاومة الميل في حالة التوصيل | rT | 1.4 | ملي أوم | Tj = Tjmax | |||
| تيار الإمساك | IH | 150 | mA | Tj = 25 °C | |||
| تيار التثبيت | IL | 200 | mA | Tj = 25 °C | |||
| المعدل الحرج لارتفاع تيار حالة التوصيل | di/dt | 500 | A/µs | IG = 5 IGT، tr = 1 µs، Tj = Tjmax، غير متكرر | |||
| جهد العزل الفعّال | VINS | 3000 | V | تيار متردد 50 هرتز، 60 ثانية | |||
إثارة البوابة
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | نموذجي | الوحدة | الظروف | |
| تيار البوابة | IGT | 150 | mA | VD = 6 فولت؛ RL = 6 أوم؛ Tj = 25 °م | |||
| جهد البوابة | VGT | 2 | V | VD = 6 فولت؛ RL = 6 أوم؛ Tj = 25 °م | |||

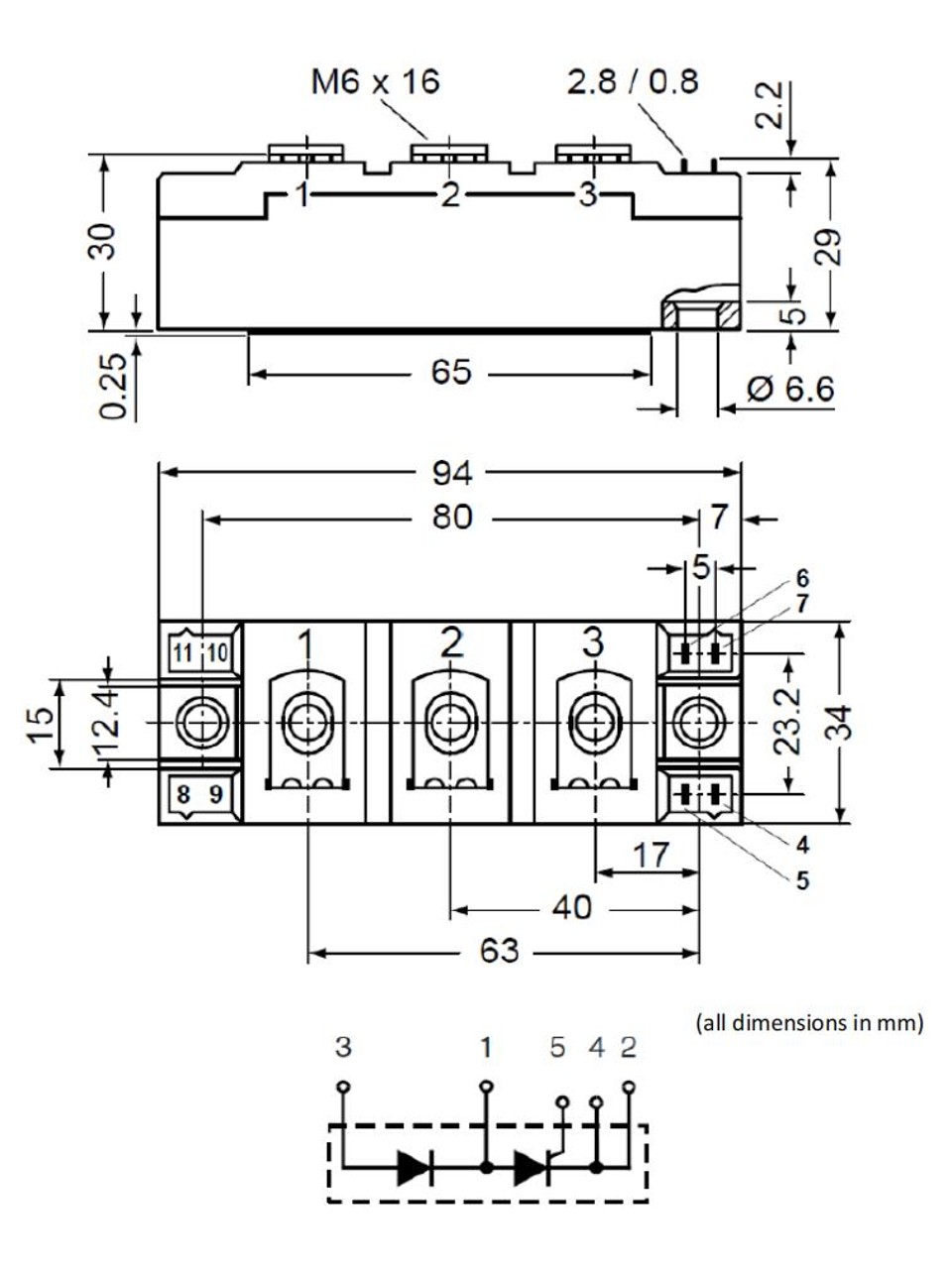

المخطط و الأبعاد
لا يتوفر أي محتوى إضافي للمنتج.
