YZPST-S4050
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

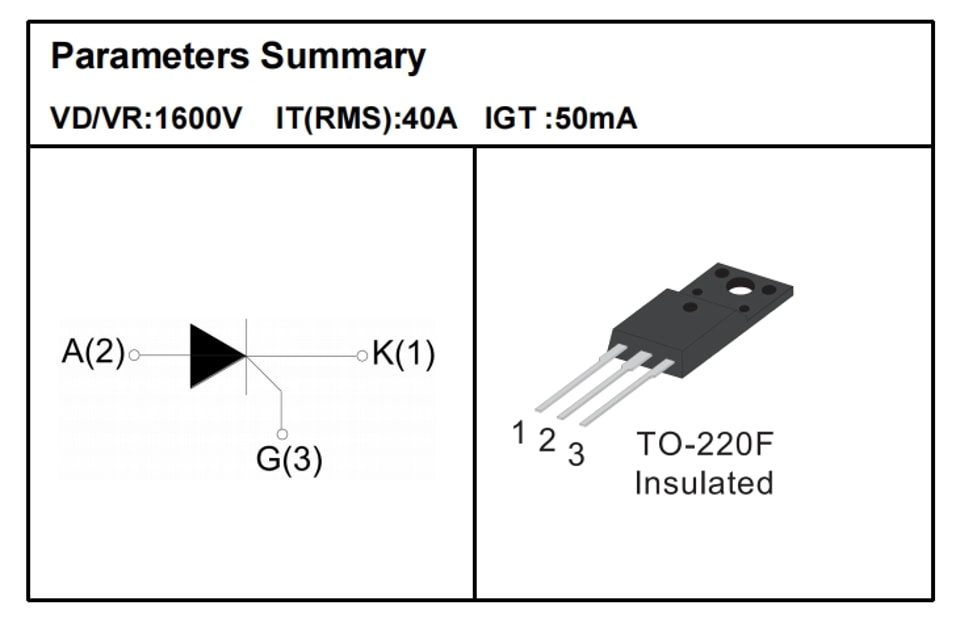

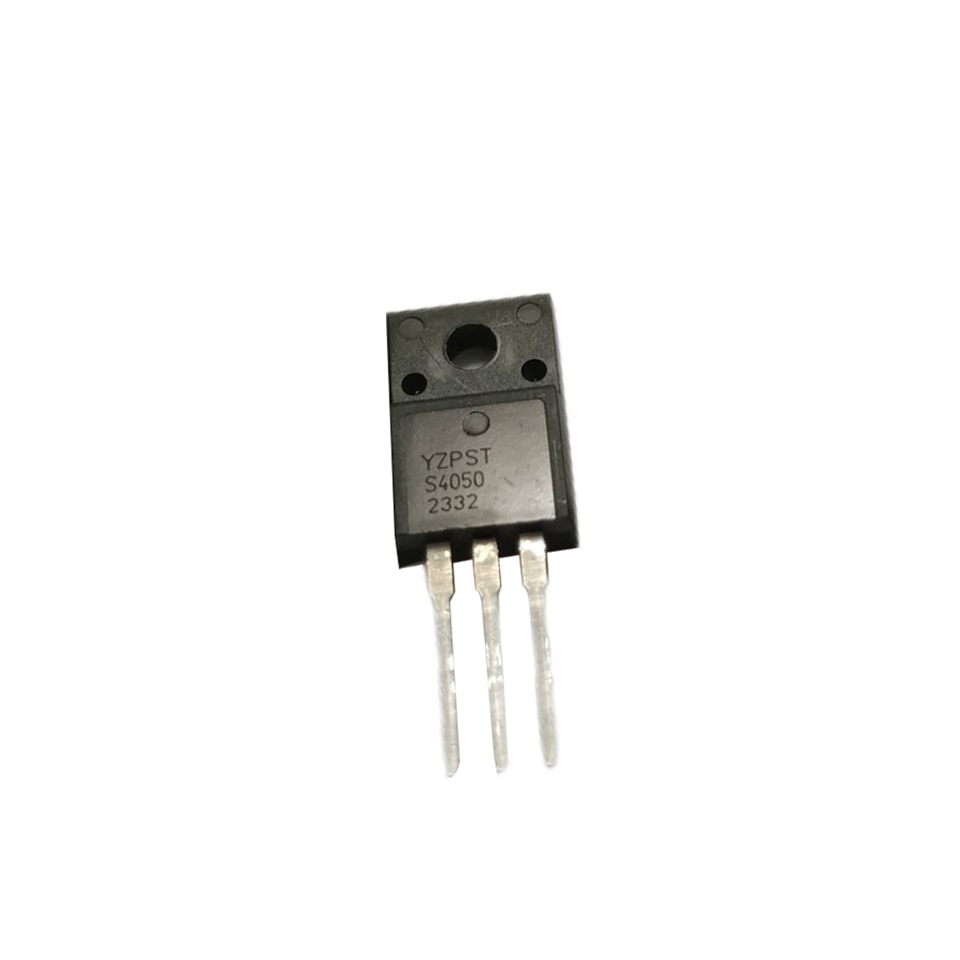

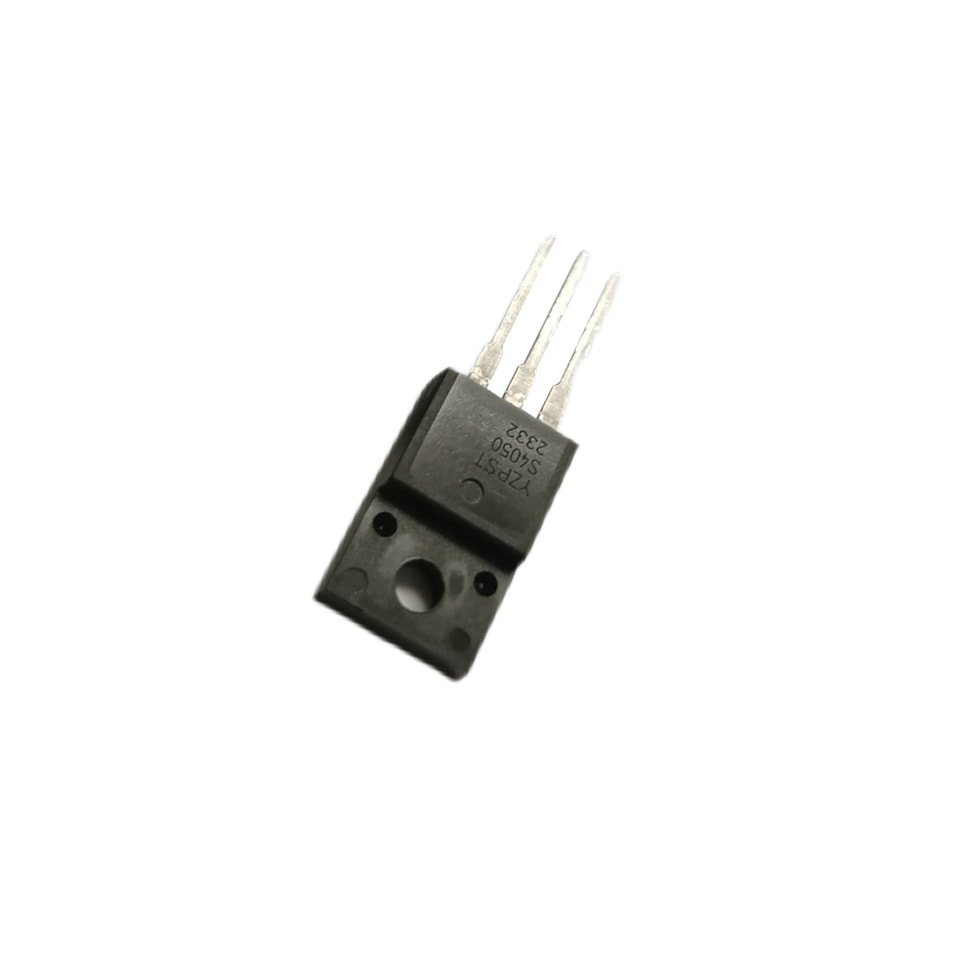

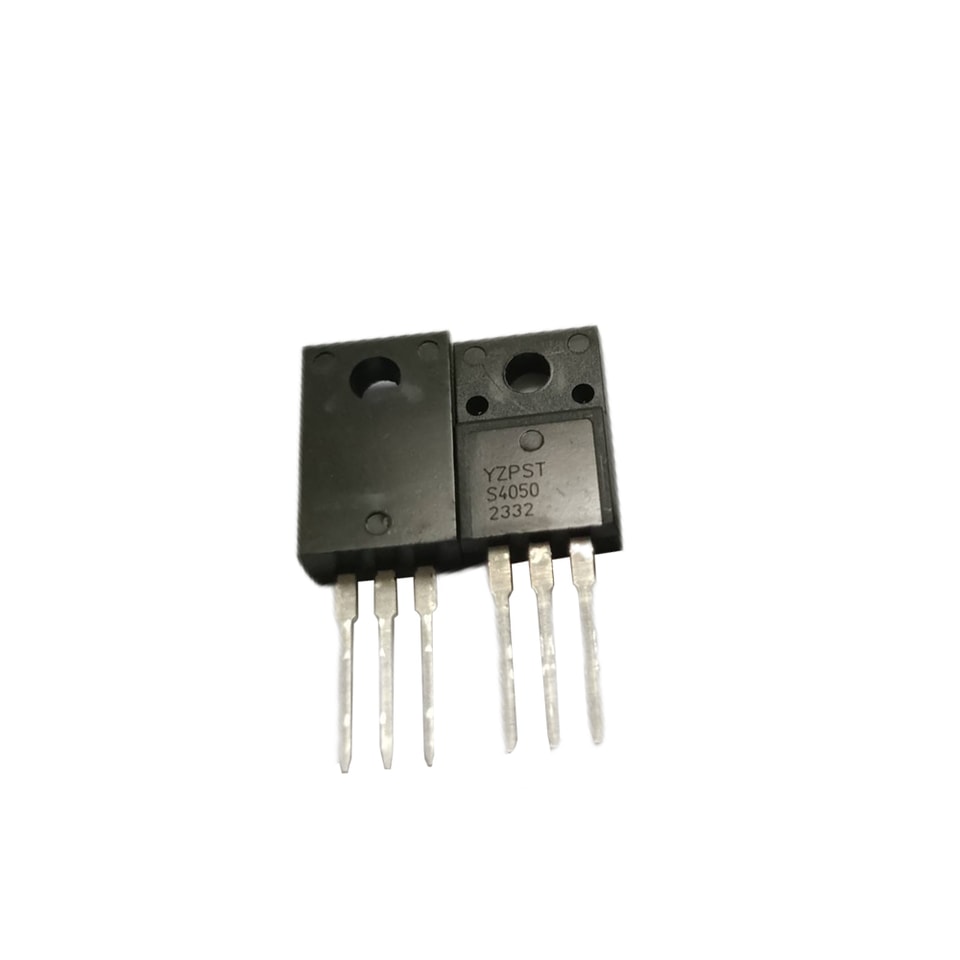

رقم القطعة: YZPST-S4050 40A SCRs
الميزات
أداء عالٍ في الدورات الحرارية
قدرة تحمل الجهد العالي
قدرة فائقة على تحمّل تيار الاندفاع
التطبيقات
تقويم الشبكة 50/60 Hz
التحكم اللين في محركات التيار المتردد
التحكم في محرك التيار المستمر
محوّل القدرة
التحكم في قدرة التيار المتردد
التحكم في الإضاءة ودرجة الحرارة
الحد الأقصى المطلق الحد الأقصى القيَم | |||
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة وصلة التخزين | Tstg | -40 ~ 150 | ℃ |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40~ 125 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف | VDRM | 1600 | V |
جهد الانعكاس الأقصى المتكرر | VRRM | 1600 | V |
جهد الإيقاف الأقصى غير المتكرر عند الاندفاع | VDSM | VDRM +100 | V |
جهد الانعكاس الأقصى غير المتكرر | VRSM | VRRM +100 | V |
تيار الذروة العابر غير المتكرر في حالة التوصيل | ITSM | 420 | A |
تيار RMS في حالة التوصيل (زاوية توصيل 180°زاوية التوصيل) | IT(RMS) | 40 | A |
متوسط تيار حالة التوصيل (زاوية توصيل 180°) | IT(AV) | 25 | A |
قيمة I2t للانصهار (tp= 10ms) | I2t | 880 | A2 S |
المعدل الحرج لارتفاع تيار حالة التوصيل (I =2×IGT، tr ≤ 100 ns) | di/dt | 150 | A/ميكروثانية |
تيار البوابة الأقصى | IGM | 4 | A |
قدرة البوابة القصوى | PGM | 5 | واط |
| المقاومات الحرارية | ||||
| الرمز | المعلمة | القيمة | الوحدة | |
| TO-220A | 1.2 | |||
| Rth(j-c) | من الوصلة إلى العلبة (DC) | TO-220C | 0.8 | ℃/W |
| TO-220F | 0.85 | |||
الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك) | ||||
الرمز | ظروف الاختبار |
| القيمة | الوحدة |
IGT | V = 12V R = 140أوم | الحد الأقصى | 50 | mA |
VGT | الحد الأقصى | 1.5 | V | |
VGD | VD=VDRM Tj= 125℃ | الحد الأدنى | 0.2 | V |
IL | IG= 1.2IGT | الحد الأقصى | 200 | mA |
IH | IT=50mA | الحد الأقصى | 100 | mA |
dV/dt | VD=2/3VDRM البوابة مفتوحة Tj=125℃ | الحد الأدنى | 1000 | V/μs |

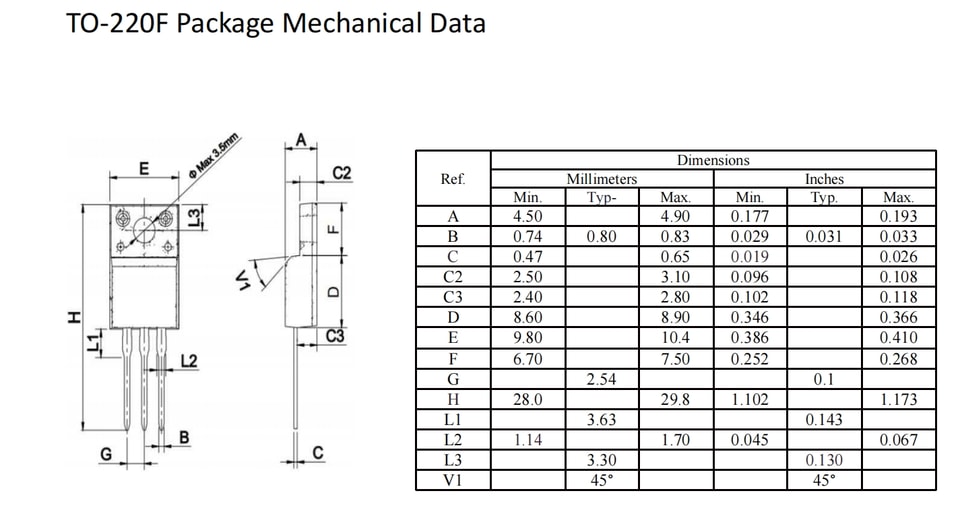

البيانات الميكانيكية لحزمة TO-220F
.jpg)
.webp)
